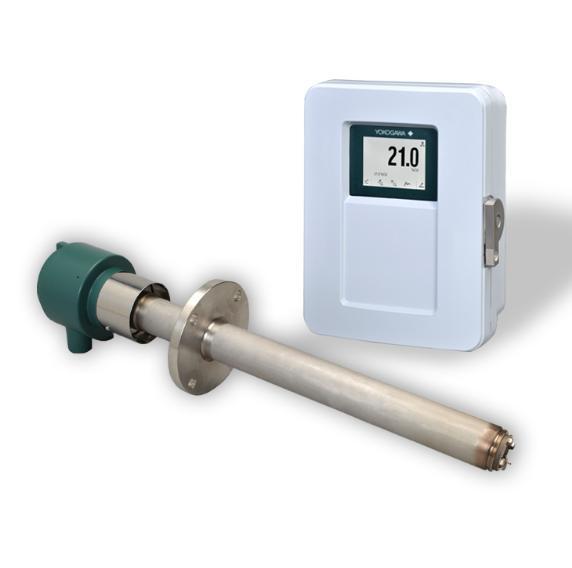

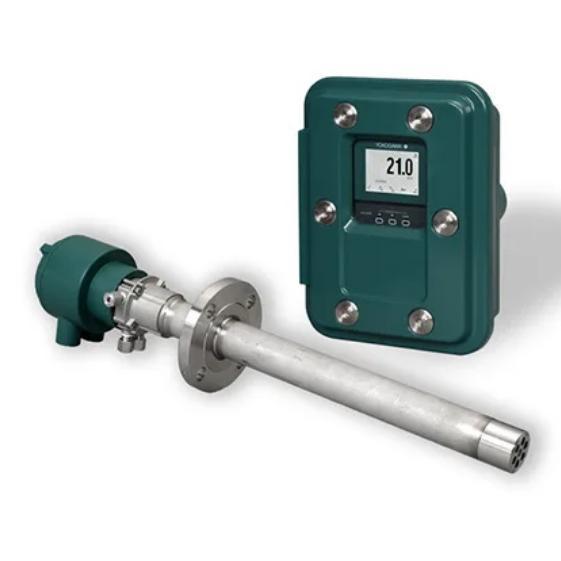

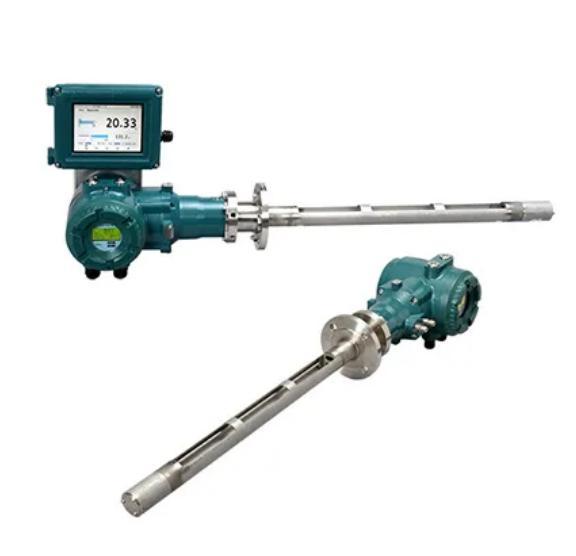

Αναλυτής οξυγόνου/υγρασίας από ζιρκόνιο Yokogawa ZR22G

• Δεν απαιτείται πολύπλοκο σύστημα δειγματοληψίας αερίου. εισάγετε τον αισθητήρα απευθείας στον αγωγό/κλίβανο για να μετράτε συνεχώς τα καυτά καυσαέρια.
• Η αρχή ανίχνευσης κυψελών στερεάς ζιρκονίας, υποστηρίζει διπλούς τρόπους μέτρησης: συγκέντρωση οξυγόνου και υγρασία ατμών σε υψηλή θερμοκρασία.
• Εξαιρετικά γρήγορη απόκριση: Η τιμή 90% επιτεύχθηκε μέσα σε 5 δευτερόλεπτα, ιδανική για έλεγχο κλειστού βρόχου καύσης σε πραγματικό χρόνοYokogawa E....
• Ευρύ φάσμα μέτρησης:
  • O₂: 0,01 ~ 100 vol%
  • Ατμός H2O: 0 ~ 100 vol%
  • Αναλογία μείγματος: 0 ~ 1.000 kg/kgYokogawa E...

• Τυπικός καθετήρας: 0 ~ 700°C αέριο διεργασίας
• Προαιρετικός προσαρμογέας υψηλής θερμοκρασίας ZR22P: επέκταση του εύρους μέτρησης έως και 1800°C (επιλογή σωλήνα SiC για εξαιρετικά υψηλές θερμοκρασίες) υλικό web...

• Τυπικό εύρος: -5 ~ +20 kPa
• Προαιρετική μονάδα αντιστάθμισης πίεσης για -0,725 ~ +36,3 psi κυμαινόμενη πίεση κλιβάνου web-materi...

• Θερμοκρασία περιβάλλοντος λειτουργίας ανιχνευτή: -20 ~ +150°C
• Διαβρεγμένα υλικά: ανοξείδωτο ατσάλι SUS316, κεραμικός πυρήνας ζιρκονίας
• Διαθέσιμα πολλαπλά μήκη εισαγωγής: 0,15 m / 0,4 m / 0,7 m / 1,0 m έως 5,4 m, προσαρμόσιμες συνδέσεις φλάντζας
• Τρεις τρόποι παροχής αέρα αναφοράς: φυσική μεταφορά, ξηρός αέρας οργάνων, παροχή αέρα αντιστάθμισης πίεσης web-materi...

• Ακρίβεια οξυγόνου: ±3% FS για 0–25 vol% O2; ±5% FS για 0–100 vol% O2
• Ακρίβεια υγρασίας: ±2 vol% H2O υπό σταθερή πίεση. ±3 vol% κάτω από διακύμανση ±2 kPa
• Χαμηλή μετατόπιση: Μηδενική μετατόπιση & μετατόπιση ≤ ±2% FS ανά μήνα για οξυγόνο
• Επαναληψιμότητα ≤ ±0,5% FS για χαμηλή περιοχή οξυγόνου (0–5 vol%) Yokogawa E...
• Η ενσωματωμένη μονάδα θέρμανσης σταθεροποιεί αυτόματα τη θερμοκρασία του στοιχείου ζιρκονίας, εξαλείφει την απόκλιση μέτρησης κατά την ψυχρή εκκίνηση (χρόνος προθέρμανσης 20 λεπτά) Yokogawa E...

• Αποσπώμενο συγκρότημα αισθητήρα ζιρκονίας + θερμαντήρας: αντικαταστάσιμο επί τόπου χωρίς αφαίρεση του πλήρους καθετήρα από τον αγωγό, μειώνει σημαντικά το χρόνο διακοπής λειτουργίας και το κόστος συντήρησηςYokogawa E...
• Προαιρετική δομή μπλουζάκι αναρρόφησης για καθαρισμό της συσσώρευσης σκόνης, τέφρας και πίσσας στην άκρη του ανιχνευτή, παρατείνει τη διάρκεια ζωής σε σκονισμένα καυσαέρια
• Προσβάσιμη μπροστινή είσοδος αερίου βαθμονόμησης για βαθμονόμηση αερίου μηδενικής/περιοχής χωρίς αποσυναρμολόγηση
• Περιστρεφόμενο περίβλημα φλάντζας, ευέλικτο προσανατολισμό εγκατάστασης για στενούς βιομηχανικούς χώρους

Όταν συνδυάζεται με τον μετατροπέα ZR402G/ZR802G, πλήρεις επιλογές εξόδου σήματος:

• Διπλή μονωμένη αναλογική έξοδος 4–20mA (μέγιστο φορτίο 550Ω)
• Ψηφιακά πρωτόκολλα επικοινωνίας: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Επαφές ρελέ πολλαπλών καναλιών: διαμορφώσιμες για συναγερμό υψηλού/χαμηλού O₂, ειδοποίηση συντήρησης, κατάσταση βαθμονόμησης, σκανδάλη επαναφοράς, σήματα διάγνωσης σφαλμάτων web-materi...

Συνεχής παρακολούθηση σε πραγματικό χρόνο της κατάστασης της υγείας του ανιχνευτή:

1. Προειδοποίηση γήρανσης και υποβάθμισης αντίστασης κυψελών ζιρκονίας
2. Ανίχνευση μη φυσιολογικής θερμοκρασίας θερμαντήρα
3. Συναγερμός έλλειψης πίεσης παροχής αέρα αναφοράς
4. Έγκαιρη υπενθύμιση ρύπανσης επιφάνειας/απόφραξη τέφρας
5. Πλήρες αρχείο καταγραφής σφαλμάτων αποθηκευμένο στον μετατροπέα για ανιχνεύσιμη αντιμετώπιση προβλημάτων

• Η προγνωστική υπενθύμιση συντήρησης μειώνει την περιττή συχνότητα επιθεώρησης εκτός σύνδεσηςYokogawa E...

• Standard ZR22G: γενική βιομηχανική προστασία IP66
• Διατίθεται αντιεκρηκτική παραλλαγή ZR22S, πιστοποιημένη ATEX, FM, CSA, IECEx για επικίνδυνες ζώνες καύσης Class I Div 1
• Συμβατό με το πρότυπο ασφαλείας IEC61010, με πιστοποίηση RoHS

1. Λέβητας σταθμού ηλεκτροπαραγωγής, έλεγχος οξυγόνου καυσαερίων αποτέφρωσης απορριμμάτων για εξοικονόμηση ενέργειας και μείωση των NOx
2. Παρακολούθηση ατμόσφαιρας καύσης χαμηλής περιεκτικότητας σε οξυγόνο από χάλυβα, κεραμικό, κλιβάνου
3. Πετροχημικός κλίβανος, βελτιστοποίηση καύσης φούρνου θέρμανσης
4. Έλεγχος υγρασίας φούρνου στεγνώματος υψηλής θερμοκρασίας πολτού & χαρτιού, τροφίμων, υφασμάτων
5. Βιομηχανική θερμική επεξεργασία, ανίχνευση ατμόσφαιρας κλιβάνου θερμικής επεξεργασίας

1. Καταργήθηκε το σύστημα δειγματοληψίας: δεν υπάρχει ψυγείο, φίλτρο, αντλία και τακτική συντήρηση του αγωγού δειγματοληψίας
2. Ο αρθρωτός αντικαταστάσιμος αισθητήρας μειώνει το κόστος ανταλλακτικών
3. Το αξεσουάρ Blowback παρατείνει τη διάρκεια ζωής του αισθητήρα σε σκονισμένο αέριο
4. Ο ακριβής έλεγχος οξυγόνου βελτιώνει την απόδοση καύσης, μειώνει την κατανάλωση καυσίμου και μειώνει τις εκπομπές ρύπων καυσαερίων
