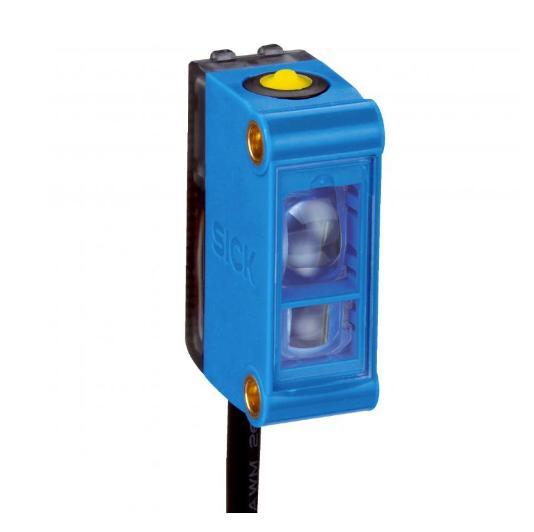

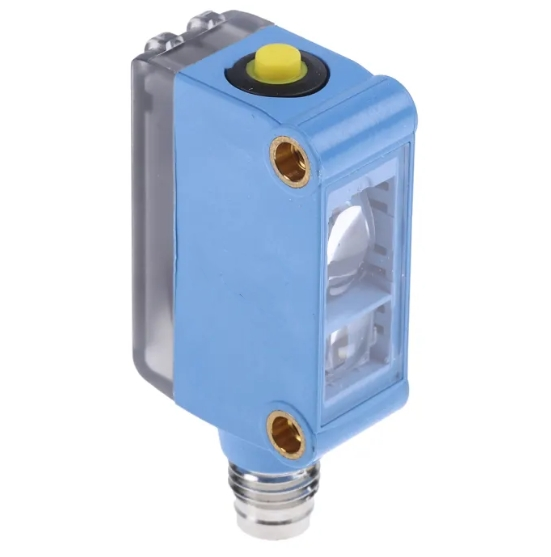

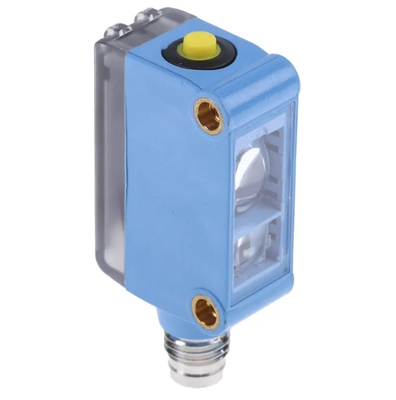

Αισθητήρας αναγνώρισης αντίθεσης ανίχνευσης Sick KTM-WP11282P

Το KTM-WP11282P είναι έναΑισθητήρας σημάτων αντίθεσης χρώματος RGBαπό τη σειρά SICK KTM Prime, ειδικά σχεδιασμένη για την ανίχνευση σήματος καταχώρισης, την τοποθέτηση ετικέτας και τη διάκριση αντίθεσης υλικών σε αυτοματοποιημένες γραμμές παραγωγής υψηλής ταχύτητας.Υιοθετεί τριχρωματική πηγή φωτός RGB και αλγόριθμο υψηλής ακρίβειας σε κλίμακα γκρι για να εντοπίζει σταθερά τα αμυδρά σημάδια αντίθεσης, γυαλιστερές ταινίες συσκευασίας και πολύπλοκα εκτυπωμένα φόντα.

• Πηγή φωτός: RGB τριχρωματικό LED (470 nm μπλε / 525 nm πράσινο / 625 nm κόκκινο)
• Ονομαστική απόσταση αισθητήρα:12.5 mm, ανοχή ±3 mm
• Μέγεθος κηλίδας: 1,6 mm * 9,5 mm λωρίδα φωτεινής κηλίδας
• Ανάλυση κλίμακας γκρι: αναγνώριση κλίμακας γκρι υψηλής ευκρίνειας 20 επιπέδων
• Η διάρκεια ζωής των LED: 100.000 ώρες σε θερμοκρασία περιβάλλοντος 25 °C

• Η τάση τροφοδοσίας: DC 12 V ~ 24 V (ανεπάρκεια -10% ~ +20%), κυματισμός ≤ 5 Vpp
• Καταναλώσεις ρεύματος: < 50 mA
• Χρόνος απόκρισης: 32 μs· συχνότητα διακόπτη έως και15 kHz· τριβή σήματος ≤ 15 μs
• Τύπος εξόδου: έξοδος του τρανζίστορα PNP, μέγιστο ρεύμα φορτίου 50 mA
• Λειτουργία διακόπτη:
• Ενσωματωμένες προστασίες: προστασία αντίστροφης πολικότητας, προστασία από βραχυκύκλωμα εξόδου, καταστολή παλμών κατά των παρεμβάσεων
• Καθορισμένη καθυστέρηση διακοπής: 32 ms· διδάσκουν τις παραμέτρους που αποθηκεύονται σε μη πτητική μνήμη

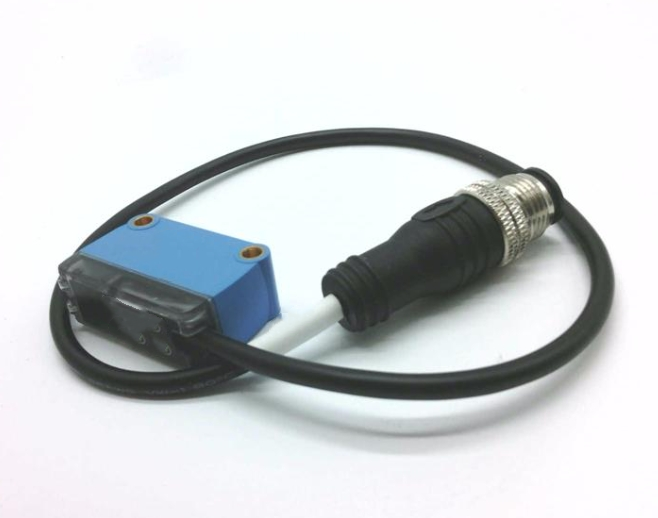

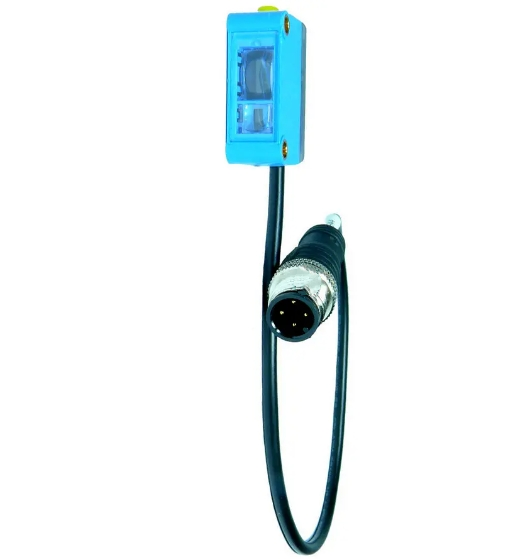

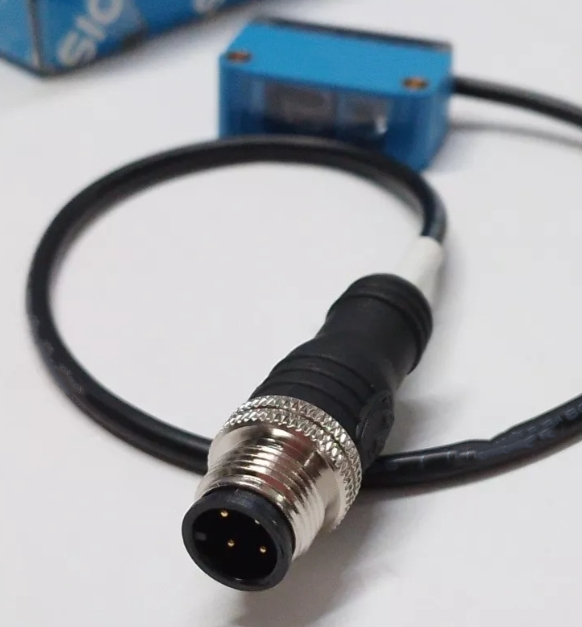

• Διάταξη: Ενσωματωμένο καλώδιο μήκους 0,2 m με ανδρικό συνδέσμο M12 4-pin
• Υλικό θήκης: πλαστικό ABS· υλικό φακού: PMMA
• Αξιολόγηση προστασίας:IP67 αδιάβροχο και αδιάβροχο
• Θερμοκρασία λειτουργίας: -10 °C ~ +55 °C· θερμοκρασία αποθήκευσης: -20 °C ~ +75 °C
• Καθαρό βάρος: μόνο 20 g, εξαιρετικά συμπαγές μίνι μέγεθος

• Δείκτες κατάστασης: πράσινο LED για την παροχή ρεύματος· κίτρινο LED για τη μετατόπιση κατάστασης εξόδου
• Πολλαπλές μεθόδους εκπαίδευσης:
  1. Διδασκαλία στατικών δύο σημείων με κουμπί
  2. Δυναμική αυτόματη διδασκαλία κατώτατων ορίων
  3. Εξωτερικό καλώδιο ET με απομακρυσμένη διδασκαλία, που υποστηρίζει τη ρύθμιση παραμέτρων από απόσταση από PLC

1. Τριχρωματική προσαρμοστική ανίχνευση RGB, ισχυρή προσαρμοστικότητα σε σύνθετα σημάδια

   Μπορεί να ανιχνεύσει αμυδρά χρωματικά σημάδια, πολυχρωματικά εκτυπωμένα φόντα,Διαφανείς ταινίες και ανακλαστικά γυαλιστερά υλικά συσκευασίας που δεν μπορούν να εντοπιστούν από συνηθισμένους μονοχρωματικούς αισθητήρες, μειώνοντας σημαντικά το ποσοστό σφάλματος ανίχνευσης.

2. Υπερ-γρήγορη ανταπόκριση για γραμμές παραγωγής υψηλής ταχύτητας

   32 μs εξαιρετικά σύντομος χρόνος απόκρισης και υψηλή συχνότητα εναλλαγής 15 kHz, που ταιριάζουν απόλυτα με τον εξοπλισμό υψηλής ταχύτητας εκτύπωσης, κοπής, επισήμανσης και κατασκευής σακουλών,να επιτυγχάνεται σταθερή παρακολούθηση και τοποθέτηση χωρίς καθυστέρηση ή έλλειψη σημάτων.

3. Πολλαπλές ευέλικτες μεθόδους διδασκαλίας για εύκολο on-site debugging

   Υποστήριξη της τοπικής διδασκαλίας με κουμπιά και της εξ αποστάσεως διδασκαλίας με εξωτερικό καλώδιο.ή ο άνω υπολογιστής μπορεί να ρυθμίσει εξ αποστάσεως τις παραμέτρους χωρίς να αποσυναρμολογήσει τον αισθητήρα, είναι βολικό για τη μετατροπή της μορφής του εξοπλισμού και την έναρξη λειτουργίας των παρτίδων.

4. Μίνι ελαφριά συμπαγή δομή για στενό χώρο εγκατάστασης

   Υπερ-μικρός όγκος και βάρος μόλις 20 g, εύκολη εγκατάσταση σε μηχανικούς βραχίονες, μικρά εξαρτήματα και περιορισμένες θέσεις εγκατάστασης μηχανών συσκευασίας.Τυποποιημένες τρύπες στερέωσης με νήματα για γρήγορη τοποθέτηση στηρίγματος.

5. IP67 βιομηχανική σφράγιση και πλήρης προστασία κυκλώματος

   Το περίβλημα IP67 είναι ανθεκτικό στην σκόνη εργοστασίου, στα σκουπίδια νερού και στη μικρή ομίχλη πετρελαίου.προσαρμογή σε σκληρά περιβάλλοντα εργοστασίου συσκευασίας.

6. Σταθερή αντιανταραχή και μακρά διάρκεια ζωής

   Το ψηφιακό φίλτρο αντι-επιταχών απομακρύνει τις διακυμάνσεις του σήματος που προκαλούνται από φτεκάρισμα του φωτός και μηχανικές δονήσεις.Το RGB LED με μακρά διάρκεια ζωής μειώνει τη συχνότητα συντήρησης και το κόστος αντικατάστασης ανταλλακτικών για συνεχή λειτουργία 24/7..

7. Τυπική βιομηχανική διεπαφή με εξαιρετική συμβατότητα

   Η έξοδος PNP ταιριάζει με τα κύρια PLC, τον ελεγκτή ελεγχόμενου συστήματος και τις μονάδες μετρητή. Ο τυπικός συνδετήρας M12 4 πινών είναι καθολικός για τα εξαρτήματα καλωδίωσης βιομηχανικής αυτοματοποίησης.

• Παρακολούθηση σήματος καταχώρισης για τυπογραφικές μηχανές, μηχανές κοπής και μηχανές στρωματοποίησης
• Ανίχνευση και τοποθέτηση ετικετών για μηχανές επισήμανσης
• Επιβεβαίωση της θέσης κοπής και σφράγισης της σακούλας συσκευασίας
• Μετρητής υλικών φαρμακευτικών, τροφίμων και καθημερινών χημικών γραμμών συσκευασίας και ελεγχόμενος ελλείπτος
• Ευέλικτη αναγνώριση άκρων ταινιών συσκευασίας και χρωματικών σημάτων
