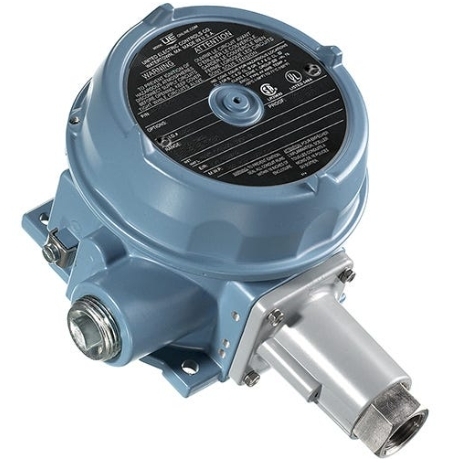

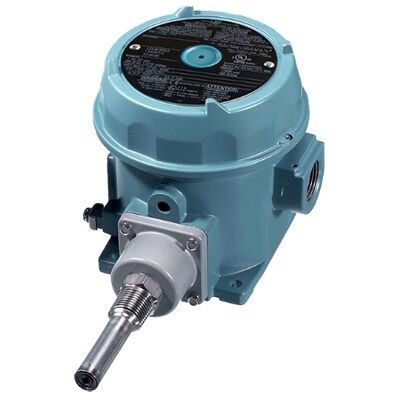

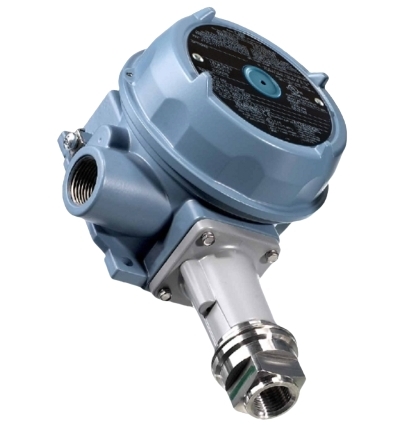

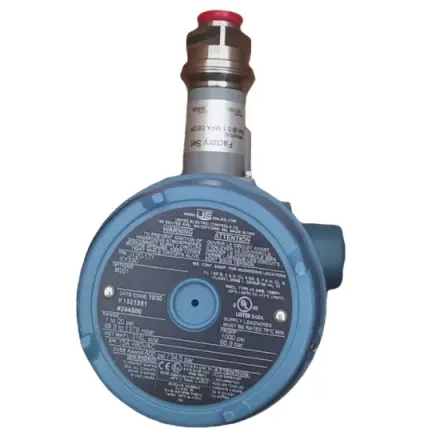

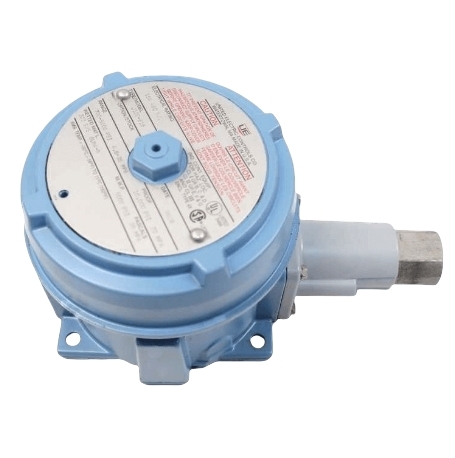

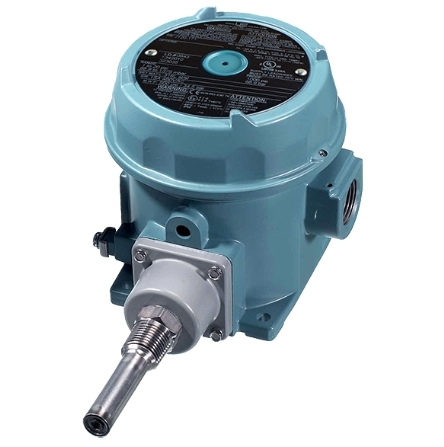

Εναλλακτικός διακόπτης πίεσης και θερμοκρασίας σειράς UE 120 J120-612

Το J120-612 είναι ένας ανθεκτικός σε έκρηξη διακόπτης πίεσης από την ευρέως αναγνωρισμένη σειρά 120 της UE,ειδικά κατασκευασμένα για την παρακολούθηση της υψηλής πίεσης και τον έλεγχο ασφαλείας της διασύνδεσης σε επικίνδυνα βιομηχανικά περιβάλλοντα- υιοθετεί δομή ανίχνευσης πίεσης τύπου έμβολο με εσωτερική ρύθμιση του σημείου ρύθμισης, παρέχοντας αξιόπιστη μηχανική έξοδος διακόπτη για προστασία από υπερπίεση, έλεγχο αντλίας / συμπιεστή,και ενεργοποίηση συναγερμού διαδικασίαςΕίναι πιστοποιημένο σύμφωνα με τα παγκόσμια πρότυπα εκρηκτικής ατμόσφαιρας και υιοθετείται ευρέως στις βιομηχανίες πετρελαίου και φυσικού αερίου, πετροχημικών, ηλεκτρικής ενέργειας και βαρέων μηχανημάτων, όπου είναι υποχρεωτική η ισχυρή παρακολούθηση υψηλής πίεσης.

• Διάστημα ρυθμιζόμενης τιμής ρύθμισης: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• Ρυθμίσιμη νεκρή ζώνη: 40 ~ 250 psi (2.8 ~ 17.2 bar)
• Μέγιστη ανθεκτική πίεση: 6000 psi (413,7 bar)
• Δυναμική πίεση έκρηξης: 10000 psi (689,5 bar)
• Μηχανισμός ανίχνευσης: έμβολο από ανοξείδωτο χάλυβα 303 με σφραγίδα Buna-N (πρότυπα υγροποιημένα μέρη)
• Σύνδεση διαδικασίας: 1/4" θηλυκό νήμα NPT

• Κεφάλαιο: Εποξικό σκόνη επικαλυμμένο με αλουμίνιο χύτευσης, NEMA 4X, IP66
• Ασφαλής κατάταξη επικίνδυνων τοποθεσιών: Κλάση I Div.1/2, Κλάση II Div.1/2; Ex d IIC T6 ανθεκτικός σε έκρηξη

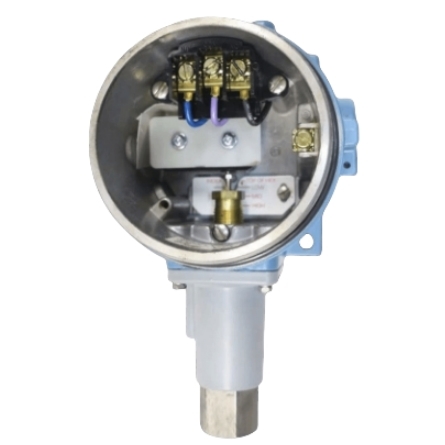

• Ηλεκτρικές είσοδοι: Δύο 3/4 "πορτ NPT με ενσωματωμένο τερματικό μπλοκ για εύκολη καλωδίωση
• Μέθοδος ρύθμισης: ρύθμιση του σημείου ρύθμισης της εσωτερικής έξαπτης βίδες με κλειδωτό κάλυμμα για την αποτροπή της παραβίασης
• Αντίσταση σε δονήσεις και συγκρούσεις: Διατηρεί σταθερό σημείο ρύθμισης κάτω από 2,5 G (δονήσεις 500 Hz) και φορτίο συγκρούσεων 15 G
• Θερμοκρασία περιβάλλοντος λειτουργίας: -40°C ~ +75°C

• 15 Α αντίσταση / 2 Α επαγωγική σε 125/250/480 VAC
• 2 Α αντίστασης / 1 Α επαγωγικής ισχύος σε 24 30 VDC
• Διαμόρφωση διακόπτη: Μία επαφή SPDT (NO/NC αναστρέψιμη καλωδίωση)
• Προαιρετικές αναβαθμίσεις: διπλός διακόπτης DPDT, ερμητικά σφραγισμένες επαφές διακόπτη

cULus, ATEX, IECEx, CE, πιστοποιημένο SIL 2 (δυνατό SIL 3) για λειτουργικά συστήματα ασφάλειαςΚέλε

1. Σχεδιασμός έμβολο υψηλής πίεσης για βαριά βιομηχανικά μέσα

   Ο αισθητήρας έμβολο 303 από ανοξείδωτο χάλυβα αντέχει σε ακραία πίεση συστήματος μέχρι 6000 psi απόδειξη και 10000 psi πίεση έκρηξης, ιδανικά για υδραυλικά, ατμό,παρακολούθηση αερίων υψηλής πίεσης και βαρέων υλικών επεξεργασίας, που υπερβαίνει κατά πολύ το όριο πίεσης των διαφραμικών διακόπτες.

2. Πλήρης ανθεκτικότητα σε έκρηξη και συμμόρφωση με τις επικίνδυνες θέσεις

   Το ανθεκτικό στις εκρήξεις περίβλημα κατηγορίας Ι τμήμα 1 εξαλείφει τους κινδύνους ανάφλεξης σε περιβάλλοντα εύφλεκτων αερίων, ατμών και σκόνης.Οι παγκόσμιες εγκρίσεις ATEX/IECEx/cULus επιτρέπουν την καθολική χρήση σε διεθνή διυλιστήρια, χημικές εγκαταστάσεις και εγκαταστάσεις ανοικτής θάλασσας.

3. Εσωτερική ρύθμιση με κλειδωτό κάλυμμα

   Η εσωτερική ρύθμιση του σημείου ρύθμισης σε συνδυασμό με ένα κλειδωτό κάλυμμα του περίβληματος αποτρέπει την μη εξουσιοδοτημένη τροποποίηση των παραμέτρων επί τόπου, εξασφαλίζοντας σταθερά κατώτατα όρια ασφάλειας για μακροχρόνια μη εποπτευόμενη λειτουργία.

4. Σκληρό περίβλημα για όλα τα καιρικά φαινόμενα με διπλές πύλες καλωδίωσης

   Το επίστρωμα από χυτοχάλυβα από αλουμίνιο με επικάλυψη από επωξικό επιτυγχάνει προστασία NEMA 4X / IP66 από βροχή, σκόνη, ομίχλη πετρελαίου και διαβρωτική ατμόσφαιρα εργαστηρίου.Δύο ξεχωριστά 3/4 "ανοίγματα αγωγού NPT απλοποιούν την διάταξη καλωδίωσης χωρίς επιπλέον κουτιά συνδέσεων.

5. Ευρεία ευθυγραμμισμένη νεκρή ζώνη για ευέλικτη λογική ελέγχου

   Η πλήρως ρυθμιζόμενη νεκρή ζώνη 40×250 psi επιτρέπει στους μηχανικούς να προσαρμόζουν τον διακόπτη ενεργοποίησης / απενεργοποίησης της υστερέζης, αποτρέποντας την συχνή κλαψούρα των αντλιών, των συμπιεστών και των βαλβίδων ασφαλείας υπό διακυμάνσεις φόρτωσης πίεσης.

6. Πιστοποίηση λειτουργικής ασφάλειας SIL 2

   Εγκρίνεται για συστήματα ασφαλείας με όργανα (SIS) και πληροί αυστηρά πρότυπα βιομηχανικής ασφάλειας για την έκτακτη διακοπή λειτουργίας (ESD) και τους κυκλούς προστασίας από υπερπίεση.μείωση του λειτουργικού κινδύνου και των δαπανών ελέγχου συμμόρφωσης.

7. Μεγάλη διάρκεια ζωής με ελάχιστη συντήρηση

   Το σύνολο αισθητήρων εμβολοφόρων συσσωρευτών από όλο το μέταλλο είναι ανθεκτικό στην τριβή από μέσα που περιέχουν λεπτά σωματίδια.υποστήριξη χρόνων συνεχούς λειτουργίας 24 ώρες την ημέρα, 7 ημέρες την εβδομάδα, με μόνο περιοδική βαθμονόμηση.

• Υψηλής πίεσης υδραυλικό σύστημα υπερπίεσης ασφαλείας
• Παρακολούθηση της πίεσης των αγωγών πετρελαίου και φυσικού αερίου και έκτακτη διακοπή λειτουργίας
• Προστασία πετροχημικών αντιδραστήρων, θερμοσίφων ατμού και συμπιεστών
• Ανησυχία για την ανεμογεννήτρια, το τροφοδοτικό νερό και το κύκλωμα υψηλής πίεσης
• Ελέγχος πίεσης βαρέων μηχανημάτων, υδραυλικών πιεστών και εξοπλισμού εξόρυξης
• Συστήματα ασφαλείας με όργανα SIS για διυλιστήρια, χημικές εγκαταστάσεις
• Προειδοποίηση πίεσης για την υπεράκτια πλατφόρμα και την εύφλεκτη περιοχή διεργασίας
