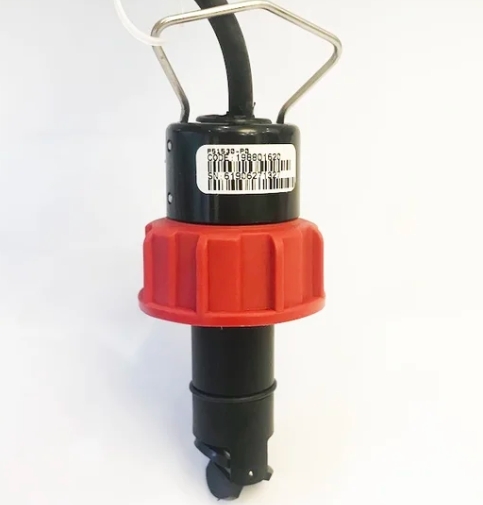

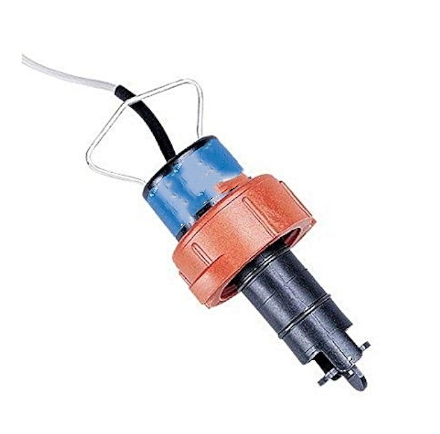

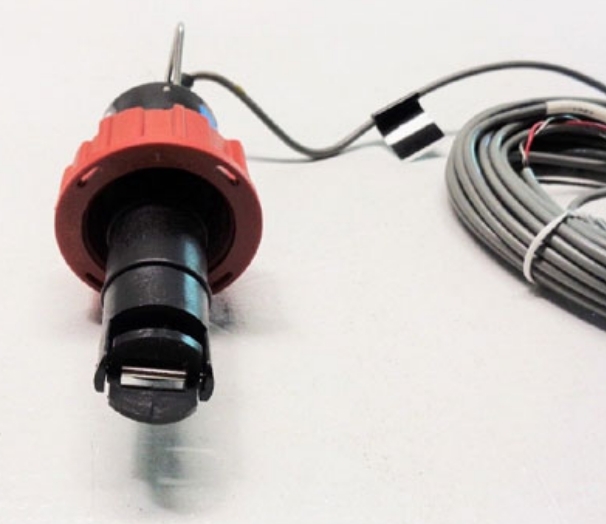

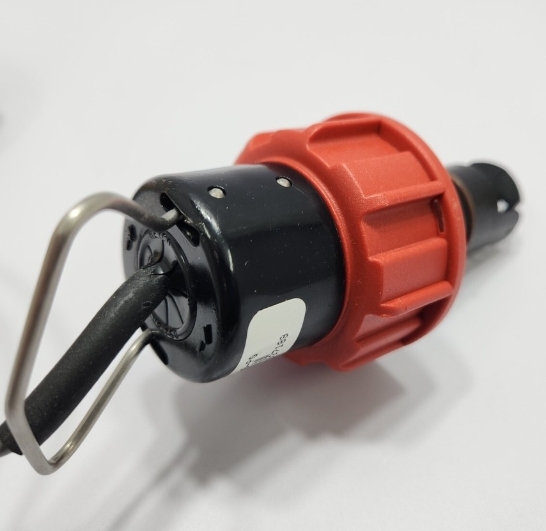

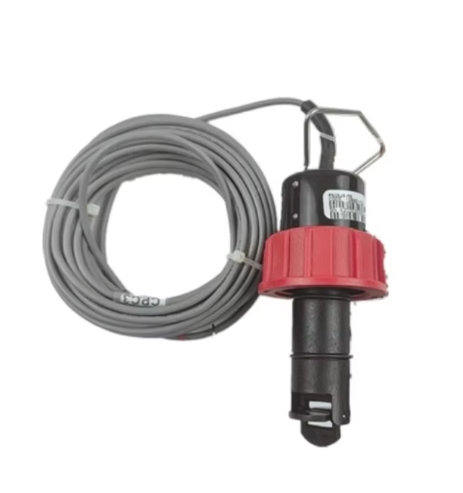

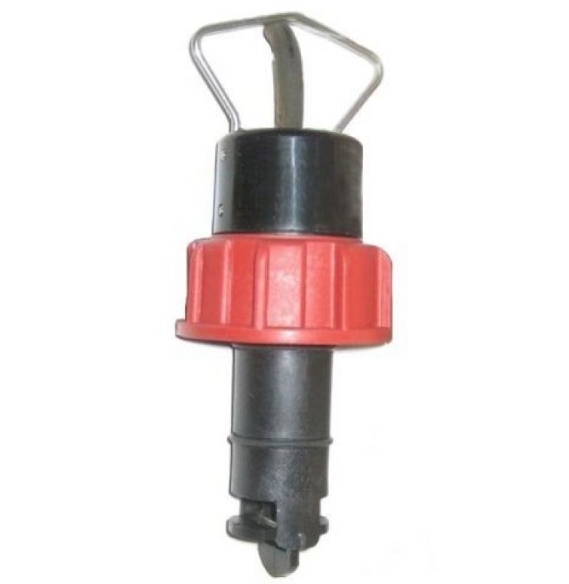

GF P51530-P1 Τυπικά εγκατεστημένος αισθητήρας ροής τροχού κουπίς

Το μοντέλο P51530-P1 είναι ο αισθητήρας ροής πεδίδας GF Signet 515 Rotor-X, σχεδιασμένος για την παρακολούθηση της ροής υγρών σε μεσαίους έως μεγάλους αγωγούς με DN125 έως DN200 (5" έως 8").Υιοθετεί μια αρχή μέτρησης παθητικού ανεμοκίνητου τροχού, που χρησιμεύει ως οικονομικός ανιχνευτής ροής γενικής χρήσης που χρησιμοποιείται ευρέως στις βιομηχανίες επεξεργασίας νερού, χημικής επεξεργασίας και καθαρού νερού.

• Σώμα αισθητήρα: Γυάλινο πολυπροπυλένιο (PP), ανθεκτικό στα οξέα, τα αλκαλικά, το θαλάσσιο νερό και την ήπια χημική διάβρωση
• Ροτόρ: PVDF, εξαιρετική αντοχή στην φθορά και χημική συμβατότητα
• Κεντρικός άξονας: κράμα τιτανίου, υψηλής αντοχής στη τράβηξη, χωρίς σκουριά, κατάλληλο για μέσα που περιέχουν μικροσκοπικά στερεά σωματίδια
• Σφραγιστικό δαχτυλίδι O: Πρότυπο FPM (Viton), προαιρετικές ειδικές σφραγίδες EPDM ή Kalrez
• Καλώδιο: Καλώδιο τυλιγμένο με προστασία 7,6 m, επεκτάσιμο έως 60 m, που καταπνίγει αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές επί τόπου

• Πεδίο ταχύτητας ροής: 0,3 ~ 6 m/s (1 ~ 20 ft/s), αναλογία ανάκλισης έως 20: 1 για σταθερή μέτρηση τόσο υπό χαμηλές όσο και υψηλές ταχύτητες ροής
• Εφαρμόσιμο μέγεθος σωλήνα: DN125 ~ DN200 (5" ~ 8"), η πλήρης σειρά καλύπτει σωλήνες DN15 ~ DN900
• Ακρίβεια: Γραμμική ανοχή ± 1% FS, επαναληπτικότητα ± 0,5% FS σε θερμοκρασία περιβάλλοντος 25°C
• Ελάχιστος αριθμός Ρέινολντς: 4500· μόνο για εφαρμογές υγρών σε πλήρη σωλήνα, μη συμβατές με σωλήνες αερίου ή μερικώς γεμάτους
• Σημάδι εξόδου: Παθητικό σήμα συχνότητας κύματος σινού (1 V από κορυφή σε κορυφή), έξοδος 6 Hz ανά ταχύτητα ροής 1 ft/s. Δεν απαιτείται εξωτερική τροφοδοσία.3-5090)Μπορεί να συνδυαστεί με προεμφυλιστή μοντέλου 2760 για σύνδεση με PLC ή πομπούς (5500, 5600, 8850 σειρά, κλπ.)
• Διορισμός της θερμοκρασίας και της πίεσης (οικισμός PP):

  Μέγιστη λειτουργική πίεση: 12,5 bar σε θερμοκρασία 20°C

  Μέγιστη μέση θερμοκρασία: 90°C· ονομαστική πίεση πέφτει σε 1,7 bar στους 90°C

• Τύπος τοποθέτησης: Εγκατάσταση εισαγωγής. Συμβατό με τζάμια, σφραγίδες σέλας και συγκολλημένα κεφάλια. Υποστηρίζει την εγκατάσταση με θερμή βρύση υπό πίεση χωρίς κλείσιμο του συστήματος.

1. Το παθητικό σχεδιασμό που τροφοδοτεί τον εαυτό του απλοποιεί την καλωδίωση

   Δεν απαιτείται εξωτερική παροχή ενέργειας. Η παθητική έξοδος κύματος sinus μειώνει σημαντικά το κόστος καλωδίωσης, ιδανική για σημεία απομακρυσμένης παρακολούθησης χωρίς πρόσβαση στο ρεύμα.

2. Ευρεία χημική συμβατότητα

   Ο συνδυασμός του περιβλήματος PP, του περιστροφού PVDF και του άξονα τιτανίου λειτουργεί καλά με καθαρό νερό, λυμάτων λυμάτων, οξέων/αλκαλικών διαλύσεων, θαλασσινού νερού και κυκλοφορούντος νερού ψύξης.

3. Μεγάλη αναλογία αναστροφής για ευέλικτες συνθήκες εργασίας

   20Το ευρύ εύρος μετρήσεων εξασφαλίζει αξιόπιστη ανίχνευση σε χαμηλή ταχύτητα 0,3 m/s και αποτρέπει την υπερβολική υγρασία σε μέγιστη ταχύτητα 6 m/s, καλύπτοντας γραμμές παραγωγής μεταβλητού φορτίου με έναν μόνο αισθητήρα.

4. Μικρή συντήρηση και μακρά διάρκεια ζωής

   Δεν υπάρχουν ηλεκτρονικά εξαρτήματα βυθισμένα σε μέσο επεξεργασίας, μόνο ο τροχός περιστρέφεται.ελαχιστοποίηση των κύκλων αποσυναρμολόγησης και βαθμονόμησης κατά τη διάρκεια μακροχρόνιας συνεχούς λειτουργίας.

5. Ευέλικτη εγκατάσταση για μεγάλους αγωγούς

   Ιδιαίτερα βελτιστοποιημένο για βιομηχανικούς σωλήνες 5" 8". Συμπληρώνεται με πλήρη εξαρτήματα GF, επιτρέποντας την εγκατάσταση με θερμό βρύσμα χωρίς αποστράγγιση ή διακοπή του αγωγού.

6. Υψηλή ακρίβεια και εξαιρετική επαναληπτικότητα

   Η επαναληπτικότητα ± 0,5% παρέχει σταθερά μακροπρόθεσμα δεδομένα, ιδανικά για τη μέτρηση ροής, την προστασία της αντλίας και τα συστήματα ελέγχου διασύνδεσης ροής.

Συστήματα αντίστροφης όσμωσης καθαρού νερού / RO, επεξεργασία λυμάτων, κυκλοφορία νερού ψύξης, μεταφορά χημικών υγρών, συστήματα κυκλοφορίας νερού στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας
