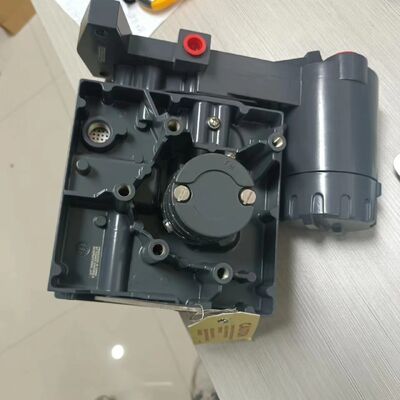

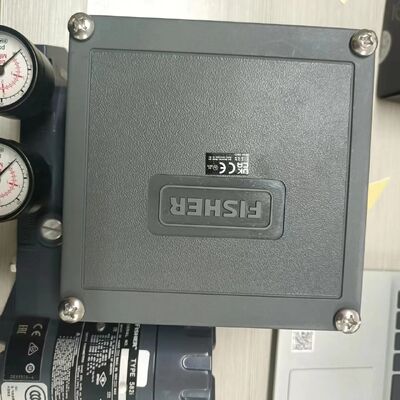

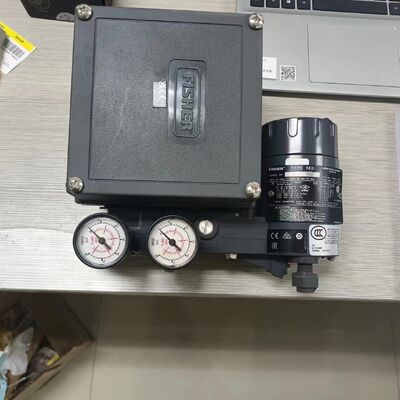

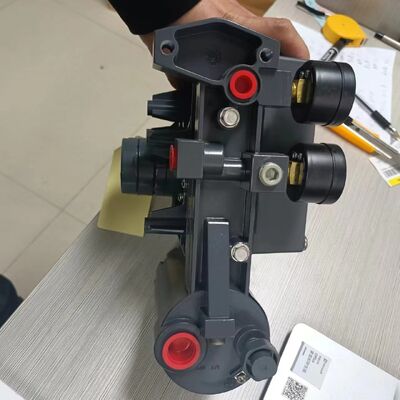

Μετατροπέας Fisher 3582i Ηλεκτρο-Πνευματικός με μανόμετρα παροχής και εξόδου (0 - 4 BAR) ΤΥΠΟΣ.3582I, , ΕΙΣΟΔΟΣ: 20 MADC, ΜΕΓ.: 30 VDC.ΜΕΓ., ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ: -40 έως 160*F

Περιγραφή του προϊόντος:

Φίσερ 3582 και 3582i τοποθετητές, 582i ηλεκτροπνευματικός μετατροπέας και 3583 διαβιβαστής θέσης στελέχους βαλβίδας



Το εύρος του ρυθμιζόμενου μηδενικού και εύρους επιτρέπει τη χρήση όλων των τυποποιημένων εισερχόμενων σημάτων, συμπεριλαμβανομένων των διαχωρισμένων εύρων.
Επειδή οι μονάδες από μια οικογένεια θέσεων μπορούν να χρησιμοποιηθούν σε διάφορες εφαρμογές ελέγχου,Οι βασικές απαιτήσεις αποθέματος ανταλλακτικών εξαρτημάτων απλουστεύονται και απαιτούνται λιγότερα ανταλλακτικά για την υποστήριξη μιας βάσης εφαρμογών τοποθετητή σε όλη την εγκατάσταση..
Με το καπάκι αφαιρεμένο, οι ρυθμίσεις μηδενικού και εύρους είναι εύκολα προσβάσιμες και μπορούν να γίνουν με ένα κατσαβίδι και κλειδί.
Οι αλλαγές στην πίεση τροφοδοσίας και το φορτίο της βαλβίδας έχουν ελάχιστη επίδραση στη λειτουργία του τοποθετητή.
Η θήκη, τα εξαρτήματα και τα υλικά των συμπιεστών αντέχουν σε σκληρά περιβάλλοντα.
Οι απλές ρυθμίσεις επιτρέπουν την εναλλαγή μεταξύ άμεσης και αντίστροφης δράσης.
Για την υποστήριξη των διαγνωστικών δοκιμών των συσκευών βαλβίδας/ενεργοποιητή/επιθεωρητή με το διαγνωστικό σύστημα βαλβίδας FlowScannerTM, συνδέσμους, σωλήνες,και άλλο υλικό μπορεί να εγκατασταθεί μεταξύ του τοποθετητή και του ενεργοποιητή.

Χαρακτηριστικά:

• Ονομασία προϊόντος: 3582i Ηλεκτροπνευματικός τοποθετητής
• Περιοχή θερμοκρασίας λειτουργίας: (-40 έως 71*C)
• Υλικό περιβλήματος: Άλουμινίου ή 316SS
• Κεραμβός τοποθέτησης: Κεραμβός τοποθέτησης με τυποποιημένη γωνιακή κίνηση
• Τάξη προστασίας: IP 67 / NEMA 4X
• Υψηλή αντοχή στη διάβρωση
• Ακριβής έλεγχος και τοποθέτηση βαλβίδας
• Κατάλληλο για διάφορες βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη λειτουργία βαλβίδων
• Κατανομή περιοχήςΑποστασία από εκρήξεις, εγγενώς ασφαλής, μη εμπρηστική, σκόνη
  Πιστοποιητικά CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM



Τεχνικές παραμέτρους:

Ονομασία του προϊόντος
Τύπος προϊόντος	3582i Ηλεκτροπνευματικός τοποθετητής
Κλάση προστασίας.	IP 67 / NEMA 4X
Θέρμανση λειτουργίας	- (-40 έως 71*C)
Υλικό περιβλήματος	Αλουμινίου ή 316SS
Μέγεθος ενιαίας συσκευασίας	40X40X40 cm
Βάρος αποστολής	6 κιλά
Κράτησης τοποθέτησης	Τυποποιημένη στήριξη τοποθέτησης γωνιακής ροής
Ελάχιστο ρεύμα ελέγχου	4-20mA ανατροφοδότηση

Εφαρμογές:



Ο 3582i είναι ηλεκτροπνευματικός ελεγκτής θέσης βαλβίδας, ο οποίος αποτελείται από ηλεκτροπνευματικό μετατροπέα 582i τοποθετημένο σε ηλεκτροπνευματικό ελεγκτή θέσης βαλβίδας 3582.Το 3582i positioner παρέχει μια ακριβή θέση του στελέχους της βαλβίδας που είναι ανάλογη με το σήμα εισόδου συνεχούς ρεύματοςΟ ηλεκτροπνευματικός μετατροπέας 582i είναι μια μονάδα μεμονωμένη που μπορεί να εγκατασταθεί στο εργοστάσιο ή στο πεδίο.Μην εγκαταστήσετε έναν μετατροπέα 582i σε έναν υπάρχοντα positioner μέχρι να επικοινωνήσετε με το γραφείο πωλήσεων της Emerson Process Management για βοήθεια στην εφαρμογή.Ο μετατροπέας 582i λαμβάνει το σήμα εισόδου συνεχούς ρεύματος και, μέσω διάταξης ακροφύλλου/φλαπ, παρέχει αναλογικό σήμα εξόδου αερίου.Αυτό το πνευματικό σήμα εξόδου παρέχει το σήμα εισόδου στο πνευματικό ελαστικό3583 Οι πομποί θέσης των βαλβίδων είναι για χρήση με κινητήρες διαφράγματος με συρόμενο στέλεχος.Οι μονάδες αυτές παρέχουν ένα σήμα εξόδου το οποίο είναι ευθέως ανάλογο με τη θέση του στελέχους της βαλβίδας.Για λεπτομερή εξήγηση των αριθμών τύπου, ανατρέξτε στην περιγραφή του αριθμού τύπου.
