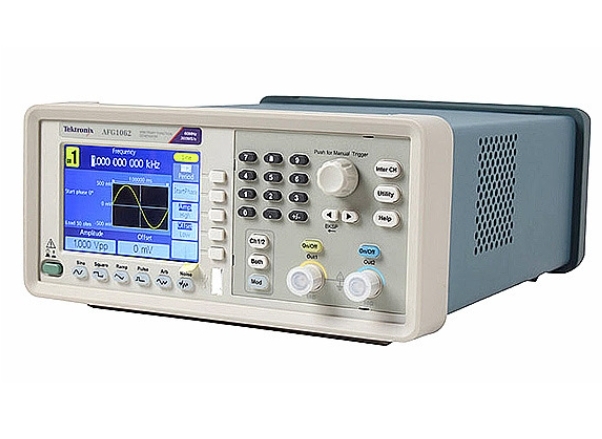

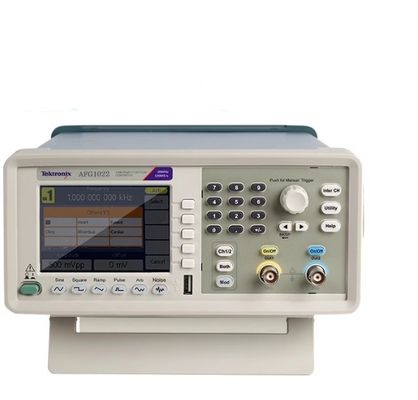

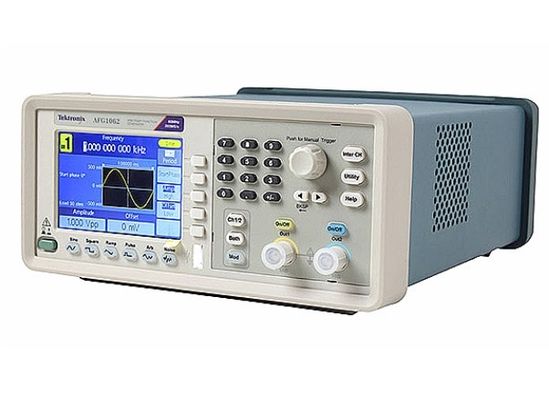

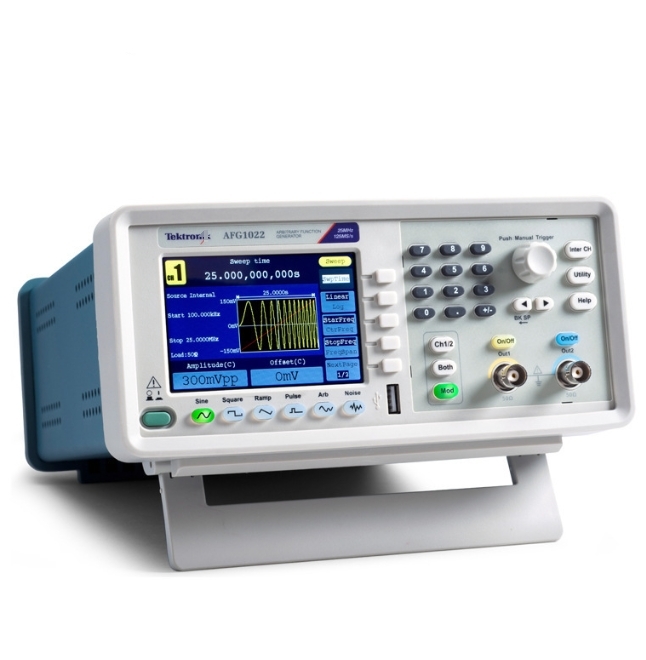

Γεννήτρια αυθαίρετων συναρτήσεων Tektronix AFG1022 25MHz, Γεννήτρια τυχαίων συναρτήσεων

Η Σειρά AFG1000 Arbitrary Function Generator παρέχει ένα εργαλείο δημιουργίας κυματομορφών με την καλύτερη σχέση τιμής-απόδοσης. Περιλαμβάνει δύο μοντέλα με διπλά κανάλια, εύρος ζώνης έως 60 MHz και έως 10 Vp-p πλάτος εξόδου. Οι τέσσερις τρόποι λειτουργίας, οι 50 ενσωματωμένες συχνά χρησιμοποιούμενες κυματομορφές και ο ενσωματωμένος μετρητής συχνότητας 200 MHz καλύπτουν τις περισσότερες ανάγκες δημιουργίας κυματομορφών στα πειράματα και τις εργασίες δοκιμών σας. Η TFT LCD 3,95 ιντσών, τα κουμπιά συντόμευσης, η διεπαφή USB και το λογισμικό PC παρέχουν τους πιο διαισθητικούς τρόπους διαμόρφωσης του οργάνου.

Βασικές προδιαγραφές απόδοσης

• Διπλό κανάλι, ημιτονοειδείς κυματομορφές 25 MHz ή 60 MHz, τετραγωνικές κυματομορφές 12,5 MHz ή 30 MHz
• 14 bit, αυθαίρετες κυματομορφές 125 MS/s ή 300 MS/s με μήκος εγγραφής 8 k σημείων
• Πλάτος 1 mVp-p έως 10 Vp-p σε φορτία 50 Ω

Βασικά χαρακτηριστικά

Εφαρμογές

Απόδοση και χαρακτηριστικά

Εύρος ημιτονοειδούς κυματομορφής 1 μHz έως 25 MHz ή 60 MHz, με ανάλυση 12 ψηφίων ή 1 μHz και μια χρονική βάση υψηλής σταθερότητας ±1 ppm, παρέχει μεγάλη πιστότητα σήματος στον τομέα της συχνότητας. Με 1 mVp-p έως 10 Vp-p εύρος πλάτους εξόδου και ανάλυση 14 bit ή 1 mVp-p σε όλο το εύρος συχνοτήτων, δεν χρειάζεται πλέον συμβιβασμός μεταξύ του πλάτους εξόδου και της συχνότητας.

Τέσσερις διαφορετικοί τρόποι λειτουργίας καλύπτουν τις περισσότερες περιπτώσεις χρήσης με μια οικονομικά αποδοτική λύση. 50 πιο συχνά χρησιμοποιούμενες τυπικές και αυθαίρετες κυματομορφές είναι ενσωματωμένες για εύκολη πρόσβαση. Η μνήμη αυθαίρετων κυματομορφών έως 8 K σημείων επιτρέπει στους χρήστες να αναπαράγουν σήματα πραγματικού κόσμου που καταγράφονται με ένα παλμογράφο Tektronix ή ορίζονται με το ArbExpress. Ο ενσωματωμένος μετρητής συχνότητας 200 MHz και ανάλυσης 6 ψηφίων είναι ένας εύκολος και ακριβής τρόπος μέτρησης συχνοτήτων/περιόδων/πλάτους παλμού/κύκλων λειτουργίας.
