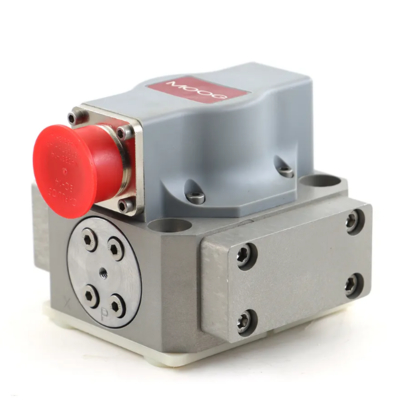

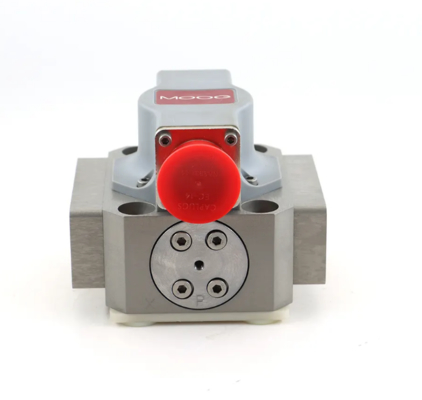

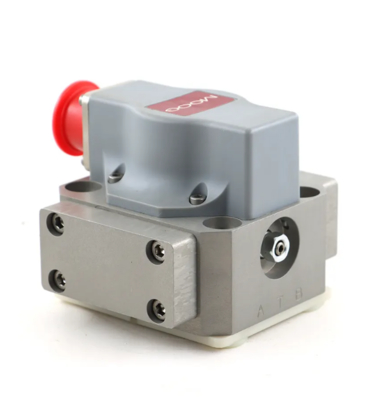

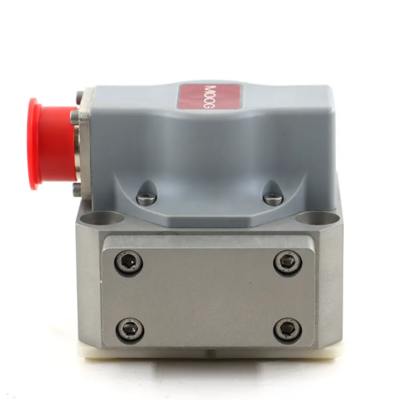

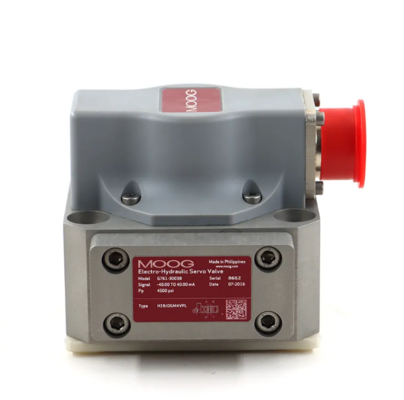

Υδραυλική βαλβίδα σέρβο MO-OG σειράς G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B Υδραυλική βαλβίδα σόλενοειδούς

Οι ελαστικές βαλβίδες ελέγχου ροής της σειράς G761/761 είναι βαλβίδες αερισμού για 3 και κατά προτίμηση 4 οδικές εφαρμογές.Δύο στάδια σχεδιασμού που καλύπτει το εύρος των διαβαθμισμένων ροών από 4 έως 63 l/min (1 έως 16 l/min).5 gpm) σε 35 ba ((500 psi) πτώση της πίεσης της βαλβίδας ανά έδαφος τροχιάς.
Το στάδιο εξόδου είναι ένα κλειστό κέντρο, τετραδιάστατη στροφή, το πιλοτικό στάδιο είναι ένα συμμετρικό διπλό ακροφύλλο και φλαπ, που τροφοδοτείται από διπλό αέρα κενό, ξηρή ροπή κινητήρα.Η μηχανική ανατροφοδότηση της θέσης της τροχιάς παρέχεται από ελατήριο ακαντίλιβερΗ σχεδίαση της βαλβίδας είναι απλή και ανθεκτική για την αξιόπιστη, μακρά διάρκεια λειτουργίας
Το σχέδιο είναι απλό και ανθεκτικό για αξιόπιστη, μακρά διάρκεια ζωής.
Το πιλοτικό στάδιο αποτελείται από έναν συμμετρικό κινητήρα ξηρής ροπής με διπλό ακροφύσιο.
Η σφαίρα του καρβιδίου στο τέλος του καλωδίου ανατροφοδότησης είναι ένα
υποχρεωτική απαίτηση σχεδιασμού που εξασφαλίζει υψηλή ακρίβεια, αξιόπιστη λειτουργία και μακρά διάρκεια ζωής.Όλες οι βαλβίδες μας είναι γνωστές για την υψηλή ακρίβεια και την αξιόπιστη λειτουργία, ακόμη και στις πιο σκληρές βιομηχανικές εφαρμογές..
Οι βαλβίδες αυτές είναι κατάλληλες για ηλεκτροϋδραυλικά συστήματα ελέγχου θέσης, ταχύτητας, πίεσης ή δύναμης με υψηλή δυναμική
απαιτήσεις απόκρισης.
Σχεδιασμός βαλβίδας
Σχήμα τοποθέτησης
Μέγιστη λειτουργική πίεση στις θύρες P, T, A, B
Πιλοτικό στάδιο
Ονομαστική ροή σε Ap, 35 bar/spool land
(500 psi/φώτα)
Χρόνος απάντησης στα βήματα από 0 έως 100% εγκεφαλικού επεισοδίου
Δύο σταδίων, με τροχιά και βούσκα και κινητήρα ξηρής ροπής
15010372-004-04-0-92
315 bar (4,500 psi)
Πύραυλο
4 l/min
(1 gpm)
5 ms
10 y/min
2,5 gpm)
19 l/min
(5 gpm)
38 l/min
(10 gpm)
7 ms
63 l/min
(16,5 gpm)
