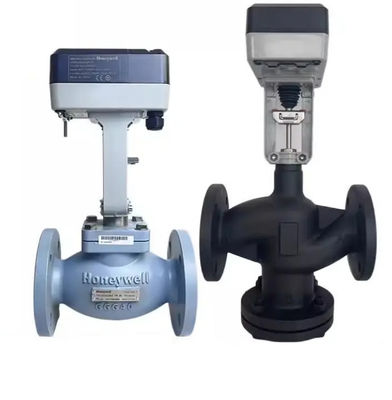

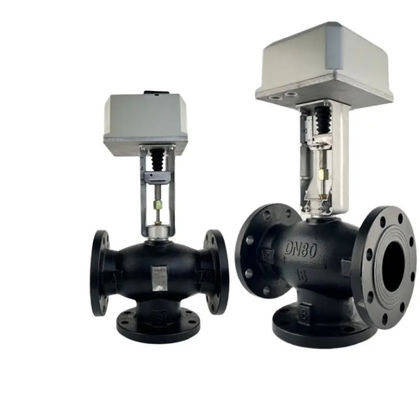

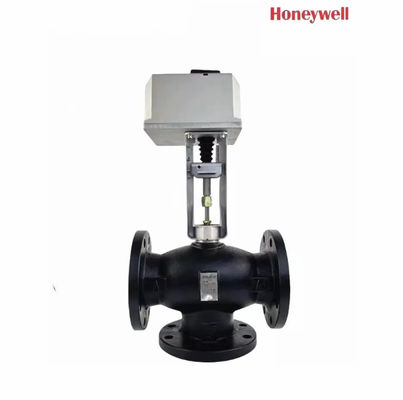

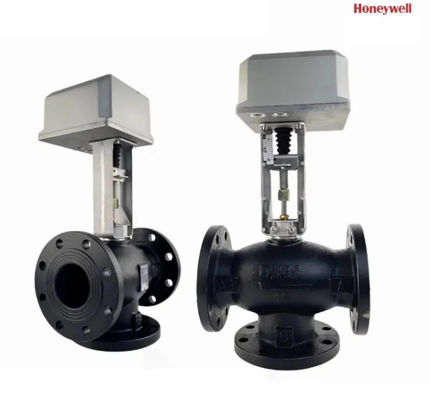

Honeywell ML7421 Ηλεκτρική Δί-οδη Βαλβίδα Θερμοκρασίας με Αναλογικό Ολοκληρωτικό Έλεγχο, Δυναμικής Εξισορρόπησης, από Χαλκό

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ • Γρήγορη και εύκολη εγκατάσταση. • Δεν απαιτείται ξεχωριστή σύνδεση. • Διαδρομή 3/4 in. (20 mm) στο ML7421A; 1-1/2 in. (38 mm) διαδρομή στο ML7421B. • Δεν απαιτούνται ρυθμίσεις. • Ακριβής τοποθέτηση βαλβίδας. • Επιλέξιμο σήμα εισόδου 0(2) έως 10 Vdc/0(4) έως 20 mA. • Ανάδραση θέσης. • Διακόπτες τερματισμού περιορισμού δύναμης. • Χειροκίνητος χειριστής. • Άμεση ή αντίστροφη δράση. • Σύγχρονος κινητήρας. • Σχεδιασμός ανθεκτικός στη διάβρωση. • Χωρίς συντήρηση. • Εξάρτημα σύνδεσης αγωγού

Γενικά Στο ML7421, η κίνηση ενός σύγχρονου κινητήρα μετατρέπεται σε γραμμική κίνηση της ράβδου του ενεργοποιητή χρησιμοποιώντας μετάδοση με κοχλία. Ένα κλιπ συγκράτησης κουμπιού συνδέει τη ράβδο του ενεργοποιητή με τη ράβδο της βαλβίδας. Ο εσωτερικός αισθητήρας δύναμης, χρησιμοποιώντας εγκατεστημένους μικροδιακόπτες, απενεργοποιεί τον ενεργοποιητή όταν επιτευχθεί η καθορισμένη δύναμη ράβδου. Χειροκίνητη λειτουργία Το ML7421 είναι εξοπλισμένο με ένα κουμπί χειροκίνητου χειριστή (βλέπε Εικ. 7) για να ανοίγει ή να κλείνει τη βαλβίδα σε περίπτωση διακοπής ρεύματος. Απενεργοποιήστε ή αποσυνδέστε την παροχή ρεύματος πριν χειριστείτε χειροκίνητα το ML7421. Για να λειτουργήσει, πιέστε προς τα κάτω το κουμπί χειροκίνητου χειριστή και γυρίστε το κουμπί αριστερόστροφα για να μετακινήσετε τη ράβδο προς τα κάτω ή δεξιόστροφα για να μετακινήσετε τη ράβδο προς τα πάνω. Εάν ο ενεργοποιητής επιστραφεί στον αυτόματο έλεγχο, το κουμπί χειροκίνητου χειριστή ξεκλειδώνει αυτόματα. ΣΗΜΕΙΩΣΗ: Εάν το κουμπί χειροκίνητου χειριστή δεν πιέζεται ενώ γυρίζει, γυρίζει μόνο μια μικρή απόσταση πριν αποσυνδεθεί αυτόματα χωρίς επανάληψη της τροφοδοσίας. ΣΗΜΑΝΤΙΚΟ: Η χειροκίνητη λειτουργία επιτρέπει μια πολύ υψηλή δύναμη κλεισίματος που μπορεί να μπλοκάρει την ατράκτο του ενεργοποιητή, υπερβαίνοντας την ονομαστική τιμή των διακοπτών δύναμης και σταματώντας τον κινητήρα. Μετά από μια χειροκίνητη λειτουργία κλεισίματος βαλβίδας, απελευθερώστε την ατράκτο μία στροφή γυρίζοντας το κουμπί χειροκίνητου χειριστή έτσι ώστε ο χειροκίνητος χειριστής να αποσυνδεθεί αυτόματα κατά την επανάληψη της τροφοδοσίας. Είσοδος σήματος (+) Το εύρος του αναλογικού σήματος εισόδου (+) έχει ρυθμιστεί στο εργοστάσιο σε 0 έως 10 Vdc. Η αλλαγή της θέσης του βύσματος επιλογέα W2 ρυθμίζει το εύρος σε 2 έως 10 Vdc. Αλλάζοντας τη θέση W4 σε mA (βλέπε Εικ. 8.) τα εύρη είναι 0(4) έως 20 mA. Τα βύσματα επιλογέα W1, W2, W3 και W4 τοποθετούνται στην πίσω πλευρά του φύλλου προστασίας PCB. Δείτε την Εικ. 8 για την τοποθεσία των βυσμάτων επιλογέα. Εικ. 7. Κουμπί χειροκίνητου χειριστή ML7421A,B. Αποτυχία εισόδου σήματος Χρησιμοποιώντας το βύσμα επιλογέα W1, ο ενεργοποιητής μπορεί να ρυθμιστεί να τρέχει σε μία από τις τρεις θέσεις σε περίπτωση αποτυχίας σήματος: 1. 0% — Η θέση του ενεργοποιητή αντιστοιχεί σε σήμα 0 ή 2 Vdc 2. 50% — Η ράβδος του ενεργοποιητή στη μεσαία θέση 3. 100% — Η θέση του ενεργοποιητή σύμφωνα με το σήμα 10 Vdc ΣΗΜΕΙΩΣΗ: Το W1 είναι εργοστασιακά ρυθμισμένο στο 50% . Εάν το W4 είναι ρυθμισμένο στη θέση mA, ο ενεργοποιητής τρέχει πάντα στο 0% . W1 (W4 ) W3 W4 V
