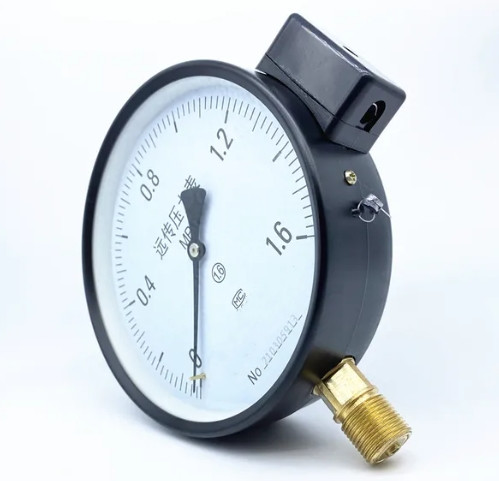

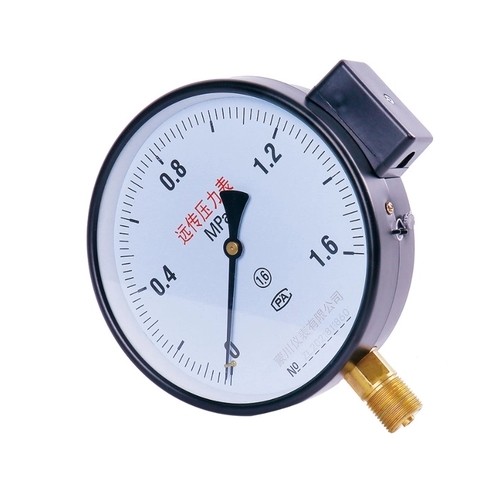

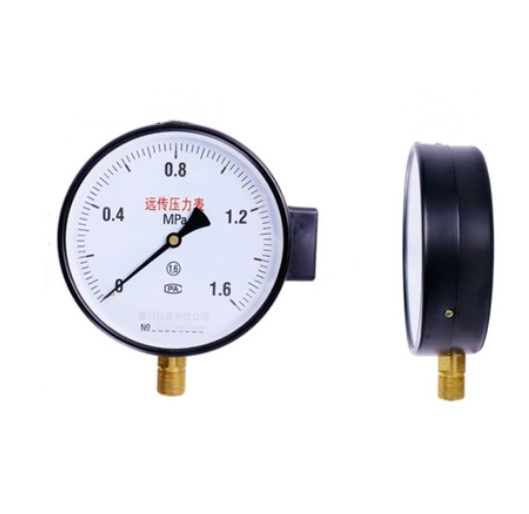

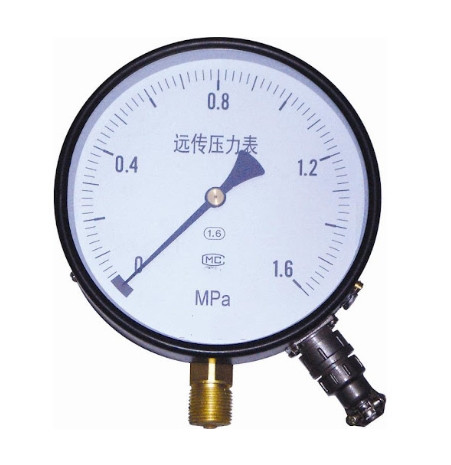

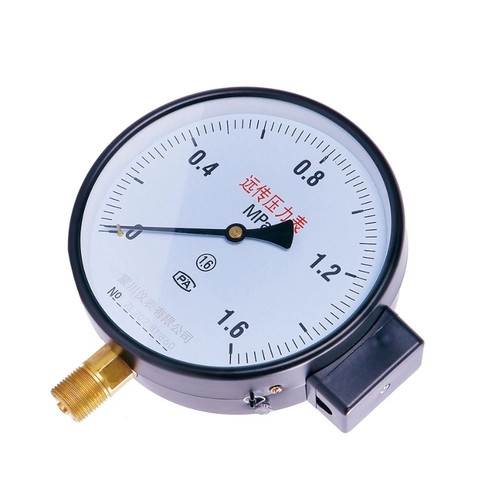

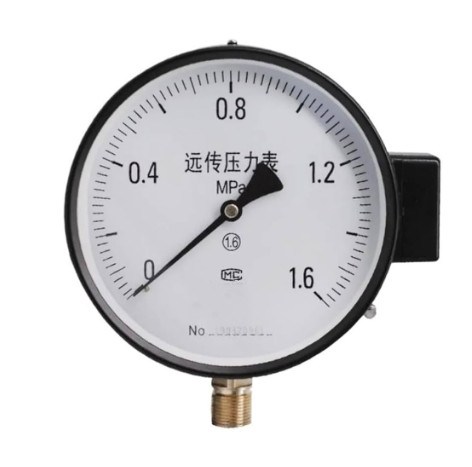

MC YTZ150 Αντίσταση Μετρητής πίεσης με μεγάλη απόσταση μεταφοράς

MC YTZ150 Ανθεκτικότητα μακρινής μετάδοσης μετρητή πίεσης 1.6 -40-60 ℃ M20*1.5 170*180*75 Μετρητής πίεσης απομακρυσμένου αισθητήρα

Εισαγωγή

Ο μετρητής πίεσης αναφέρεται σε ένα όργανο που χρησιμοποιεί ελαστικά εξαρτήματα ως ευαίσθητα εξαρτήματα για τη μέτρηση και την ένδειξη πίεσης υψηλότερης από την περιβαλλοντική πίεση. Είναι εξαιρετικά συνηθισμένο σε εφαρμογές. Καλύπτει σχεδόν όλες τις βιομηχανικές διεργασίες και τους τομείς της επιστημονικής έρευνας. Μπορεί να δει παντού στους τομείς του δικτύου σωληνώσεων θέρμανσης, της μεταφοράς πετρελαίου και φυσικού αερίου, του συστήματος παροχής νερού και αερίου, των εργοστασίων και των καταστημάτων επισκευής και συντήρησης οχημάτων. Ειδικά στη διαδικασία ελέγχου βιομηχανικών διεργασιών και τεχνικής μέτρησης, επειδή το ελαστικό ευαίσθητο στοιχείο του μηχανικού μετρητή πίεσης έχει τα χαρακτηριστικά της υψηλής μηχανικής αντοχής και της βολικής παραγωγής, ο μηχανικός μετρητής πίεσης χρησιμοποιείται όλο και περισσότερο.

Προδιαγραφές

Αρχή λειτουργίας

Ο μετρητής πίεσης χρησιμοποιεί την ελαστική παραμόρφωση των ευαίσθητων στοιχείων (σωλήνας Bourdon, φυσητήρας, φυσητήρας) στο ρολόι και, στη συνέχεια, η παραμόρφωση πίεσης μεταδίδεται στον δείκτη από τον μηχανισμό μετατροπής της κίνησης στο ρολόι, προκαλώντας την περιστροφή του δείκτη για την εμφάνιση της πίεσης.

Κύρια δομή

Οπή υπερχείλισης: Σε περίπτωση έκτακτης ανάγκης που σπάει ο σωλήνας Bourdon, η εσωτερική πίεση θα απελευθερωθεί προς τα έξω μέσω της οπής υπερχείλισης για να αποτραπεί το σπάσιμο του γυάλινου πίνακα. Σημείωση: Για να διατηρηθεί η κανονική απόδοση της οπής υπερχείλισης, πρέπει να αφεθεί χώρος τουλάχιστον 10 mm πίσω από το τραπέζι και η οπή υπερχείλισης δεν μπορεί να τροποποιηθεί ή να συνδεθεί.
Δείκτης: Εκτός από τους τυπικούς δείκτες, είναι επίσης προαιρετικοί και άλλοι δείκτες.
Γυάλινος πίνακας: Εκτός από το τυπικό γυαλί, είναι επίσης προαιρετικό άλλο ειδικό γυαλί υλικού, όπως σκληρυμένο γυαλί και μη ανακλαστικό γυαλί.
Ταξινόμηση απόδοσης: συνηθισμένος τύπος (standard), συνηθισμένος τύπος για ατμό (M), ανθεκτικός στη θερμότητα τύπος (H), ανθεκτικός στους κραδασμούς τύπος (V), ανθεκτικός στους κραδασμούς τύπος για ατμό (MV) ανθεκτικός στη θερμότητα και ανθεκτικός στους κραδασμούς τύπος (HV).
Μέθοδος επεξεργασίας: επεξεργασία χωρίς λάδι/χωρίς νερό για την απομάκρυνση του νερού ή του λαδιού που παραμένει στο βρεγμένο τμήμα κατά την κατασκευή.
Εξωτερική σήμανση: Το χρώμα του κελύφους πρέπει να καθορίζεται εκτός από το τυπικό χρώμα.
Βαλβίδα πεταλούδας: Για να μειωθεί η παλλόμενη πίεση, η βαλβίδα πεταλούδας είναι εγκατεστημένη στην είσοδο πίεσης.

Προσοχή στη χρήση

1. Το μετρητή πρέπει να είναι κάθετο: θα πρέπει να χρησιμοποιείται ένα κλειδί 17 mm για σύσφιξη κατά την εγκατάσταση και η θήκη δεν πρέπει να στρίβεται με τη βία. θα πρέπει να αποφεύγονται συγκρούσεις κατά τη μεταφορά;
2. Η θερμοκρασία του περιβάλλοντος περιβάλλοντος πρέπει να είναι -25~55℃;
3. Η συχνότητα δόνησης του περιβάλλοντος εργασίας είναι μικρότερη από 25HZ και το πλάτος δεν είναι μεγαλύτερο από 1mm;
4. Λόγω της υψηλής θερμοκρασίας περιβάλλοντος κατά τη χρήση, η τιμή ένδειξης του οργάνου δεν επιστρέφει στο μηδέν ή η τιμή ένδειξης είναι εκτός ανοχής, μπορείτε να κόψετε το ελαστικό πώμα στεγανοποίησης στο πάνω μέρος της θήκης για να κάνετε την εσωτερική κοιλότητα του οργάνου να επικοινωνεί με την ατμόσφαιρα;
5. Το εύρος χρήσης του οργάνου πρέπει να είναι μεταξύ 1/3 και 2/3 του ανώτερου ορίου;
6. Θα πρέπει να προστεθούν διατάξεις απομόνωσης κατά τη μέτρηση διαβρωτικών μέσων, μέσων που ενδέχεται να κρυσταλλωθούν και μέσων με υψηλό ιξώδες;
7. Το μετρητή θα πρέπει να ελέγχεται συχνά (τουλάχιστον μία φορά κάθε τρεις μήνες) και εάν διαπιστωθεί δυσλειτουργία, θα πρέπει να επισκευαστεί έγκαιρα;
8. Εάν διαπιστωθεί ότι το όργανο είναι άκυρο ή κατεστραμμένο λόγω κακής ποιότητας κατασκευής υπό κανονικές συνθήκες αποθήκευσης και χρήσης εντός έξι μηνών από την ημερομηνία αναχώρησης από το εργοστάσιο, η εταιρεία θα είναι υπεύθυνη για την επισκευή ή την αντικατάσταση;
9. Απαιτείται ένα όργανο για τη μέτρηση διαβρωτικών μέσων και οι απαιτούμενες συνθήκες θα πρέπει να υποδεικνύονται κατά την παραγγελία.

Οι μετρητές πίεσης στο εθνικό πρότυπο "Γενικοί μετρητές πίεσης" GB/T1226-2001 Αρ. 4.1.2 οι μετρητές ταξινομούνται σύμφωνα με τις σπειροειδείς συνδέσεις και τις μεθόδους εγκατάστασης: μετρητές πίεσης άμεσης τοποθέτησης, ενσωματωμένη τοποθέτηση (τοποθέτηση πίνακα) μετρητές πίεσης, κυρτή τοποθέτηση (τοποθέτηση τοίχου) επιφάνεια πίεσης.
10. Η θέση εγκατάστασης του μετρητή πίεσης θα πρέπει να πληροί τις απαιτήσεις της κατάστασης εγκατάστασης, το καντράν δεν πρέπει να τοποθετείται οριζόντια και το ύψος της θέσης εγκατάστασης θα πρέπει να είναι βολικό για το προσωπικό να παρατηρεί.
11. Η απόσταση μεταξύ της θέσης εγκατάστασης του μετρητή πίεσης και του σημείου μέτρησης πίεσης θα πρέπει να είναι όσο το δυνατόν μικρότερη για να εξασφαλιστεί καλή στεγανοποίηση και καμία διαρροή.
12. Θα πρέπει να υπάρχει ένα buffer στο μπροστινό άκρο του εγκατεστημένου μετρητή πίεσης. για να διευκολυνθεί η επιθεώρηση, θα πρέπει να εγκατασταθεί μια βαλβίδα διακοπής κάτω από το όργανο. όταν το μέσο είναι βρώμικο ή υπάρχει παλμική πίεση, μπορούν να χρησιμοποιηθούν φίλτρα, buffers και σταθεροποιημένο αέριο
