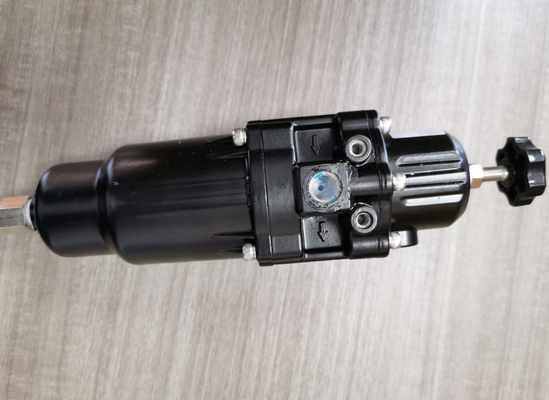

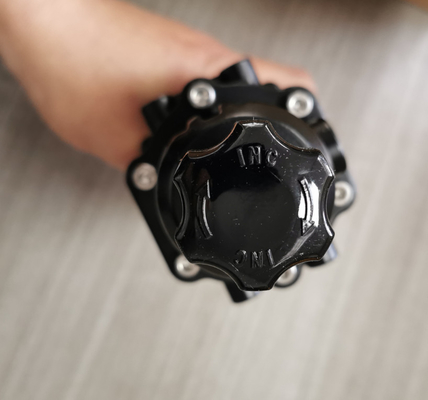

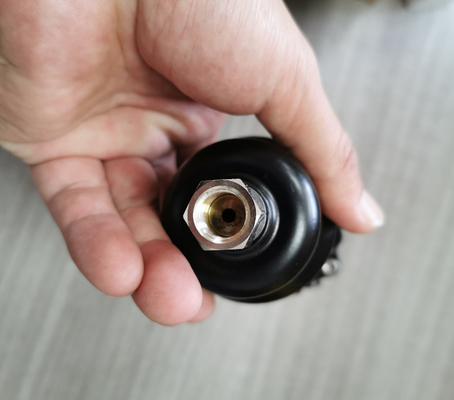

Υψηλής ποιότητας YTC YT-200 YT-220 SERIES ΡΕΓΟΛΑΤΟΡΟ ΑΕΡΙΟΥ ΦΙΛΤΡΟΥ YT-220BN210 YT-220BN211 Φιλτρική βαλβίδα μείωσης πίεσης

Πρότυπο προδιαγραφής προϊόντος YT-200 YT-220 YT-205 YT-225 Μέγιστη πίεση εισόδου 1,7 MPa (17 bar) Μέγιστη πίεση εξόδου 0,42 MPa (τύπος Α) · 0.84 MPa (τύπος Β) Εναρμόνιση με αέρα PT(NPT) 1/4 PT(NPT) 1/2 Σύνδεση μεγέθους NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Κανονική θερμοκρασία. :-20~70°C Περιβαλλοντική θερμοκρασία NPT 1/4 Υψηλή θερμοκρασία επιλογής. : -20~120°C Χαμηλή θερμοκρασία επιλογής: -40~70°C Min. Μέγεθος φιλτραρίσματος 5 μm Υλικό Αλουμίνιο Ζύγος χύτευσης χάλυβα από ανοξείδωτο χάλυβα 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) Δοκιμάζεται σε θερμοκρασία περιβάλλοντος 20°C, απόλυτη πίεση 760 mmHg και υγρασία 65%. Παρακαλούμε επικοινωνήστε με την Young Tech Co., Ltd για λεπτομερείς προδιαγραφές δοκιμής.8 Λογική λειτουργία Η πίεση του αέρα τροφοδοτείται στην πύλη εξόδου, καθώς το μπουλόνι προσαρμογής περιστρέφεται με το ρολόι, το οποίο θα ωθήσει το διάφραγμαΤο ρυθμισμένο επίπεδο πίεσης παραμένει με τη μεταφορά πίεσης στο κατώτερο διάφραγμα, το οποίο θα έχει ως αποτέλεσμα την εξισορρόπηση του ελαστικού ρύθμισης.Σε περίπτωση υψηλότερης πίεσης από το καθορισμένο επίπεδο, η πίεση σπρώχνει το διάφραγμα και η πίεση απελευθερώνεται μέσω της τρύπας στην θήκη του ελαστικού.1 Ασφάλεια κατά την εγκατάσταση μονάδας, βεβαιωθείτε ότι διαβάζετε και ακολουθείτε τις οδηγίες ασφαλείας.Η μονάδα λειτουργεί εντός του καθορισμένου εύρους του επιπέδου πίεσης του αέρα.Εάν υπερβαίνει, το προϊόν μπορεί να υποστεί ζημιά και μπορεί να οδηγήσει σε ζημιές και ατυχήματα.3 YT-200 / 205 / 220 / 225 εγκατάσταση YT-200 / 205 / 220 / 225 μπορεί να εγκατασταθεί με ή χωρίς στήριγμα ανάλογα με τις απαιτήσεις του τομέα. Παρακαλείστε να ανατρέξετε στις διαστάσεις YT-200 / 205 / 220 / 225 για να κάνετε κατάλληλη στήριξη, εάν απαιτείται.Παρακαλώ γυρίστε το μπουλόνι αντιστροφής με την κατεύθυνση των ρολογιών2) Εγκαταστήστε ένα μετρητή πίεσης στη δευτερεύουσα πύλη εξόδου πίεσης για να παρακολουθείτε συνεχώς το επίπεδο πίεσης.Το μετρητή πίεσης δείχνει την πρωτογενή πίεση που εκπέμπεται από το προϊόν. 3) Κλείστε την πύλη εξόδου και την πύλη μετρητή πίεσης με τύπου βαλβίδας σφαίρας ή άλλου τύπου ενσωμάτωσης και προμηθεύστε την πρωτογενή πίεση στην πύλη εισόδου. 4) Όταν η δευτερογενής πίεση φτάνει στο ρυθμισμένο επίπεδο,Παρακαλούμε δέστε το μπουλόνι ρύθμισης. 7 YT-200 / 205 / 220 / 225 σειρά 4. Συντήρηση 4.1 4.1.14.1.2 Το YT-200 / 205 / 220 / 225 απαιτεί τακτική συντήρηση. Παρακαλούμε ανατρέξτε στον παρακάτω κατάλογο μερών του κιτ επισκευής. Προτείνεται να αντικατασταθούν όλα τα μέρη ταυτόχρονα για να εξασφαλιστεί ο κύκλος ζωής του προϊόντος.Συσκευή επισκευής ∆ιασχηματισμός άνω διάφραγματος∆ιεθνής Υπηρεσία Υγειονομικής Υγείαςη κύρια πίεση τροφοδοσίας του προϊόντος πρέπει να διακόπτεται πλήρως ή να ρυθμίζεται στο επίπεδο πίεσης 1 kgf/cm2 ή χαμηλότερο. ️ Αργά ανοίξτε την πρίζα αποστράγγισης για να αποστραγγίσετε συμπυκνωμένο νερό. ️ Μετά την αποστράγγιση, κλείστε την πρίζα αποστράγγισης. 4.1.3 Αντικατάσταση της θήκης του φίλτρου και των εξαρτημάτων της.η κύρια πίεση τροφοδοσίας του προϊόντος πρέπει να διακόπτεται πλήρως ή να ρυθμίζεται στο επίπεδο πίεσης 1 kgf/cm2 ή χαμηλότερο. ️ Απελευθερώστε το καρφί κλειδώματος στο μπουλόνι ρύθμισης και περιστρέψτε το μπουλόνι ρύθμισης αντίστροφα με το ρολόι των ωρών για να μειώσετε την πίεση ρυθμίσεως. ️ Ανοίξτε την πρίζα αποστράγγισης στην θήκη του φίλτρου για να αποστραγγίσετε συμπυκνωμένο νερό και κλείστε.Ανοίξτε τις βίδες στην θήκη του φίλτρου σε διαγώνια σειρά. ️ Αντικαταστήστε το φίλτρο, το δαχτυλίδι και το στέλεχος. ️ Στροβιλίστε τις βίδες στην θήκη του φίλτρου σε διαγώνια σειρά. ️ Ανοίξτε 6 βίδες στην θήκη του ελαστικού σε διαγώνια σειρά. ️ Αντικαταστήστε το σύνολο διαφράγματος.Περικυκλώστε τις βίδες στην θήκη του ελαστικού σε διαγώνια σειρά. Παρακαλούμε φροντίστε να μην βλάψετε το διάφραγμα κατά την επιστρίβωση. Μετά την αντικατάσταση του εξαρτήματος, παρακαλούμε επαναφέρετε την πίεση του αέρα στο επιθυμητό επίπεδο. 8 σειρά YT-200 / 205 / 220 / 225.
