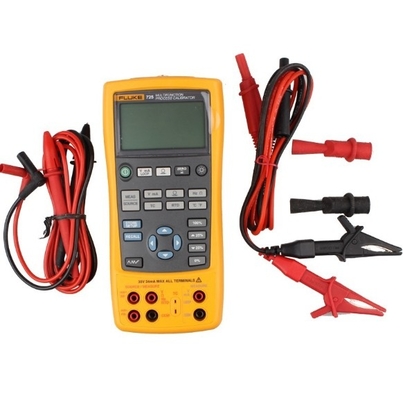

Φλουκ 725 Πολυλειτουργικός βαθμονωτής διεργασίας για επαγγελματική δοκιμή για σήμα μπιπ πρόσφατη άφιξη

Ακριβότητα μέτρησης

Η τάση είναι συνεχής

30 V: 0,02% 2 μετρήσεις (ανώτερη οθόνη)
30 V: 0,02% 2 μετρήσεις (κάτω οθόνη)
100 mV: 0,02% 2 μετρήσεις
-10 έως 75 mV: 0, 025% 1 μέτρηση (μέσω συνδετήρα TC)

Συνεχές ρεύμα

24 mA: 0,02% 2 αριθμοί

Αντίσταση

0 έως 400 Ω: 0,1 Ω (4-σύρματα), 0,15 Ω (2- και 3-σύρματα)
401 έως 1500 Ω: 0,5 Ω (4-σύρματα), 1 Ω (2- και 3-σύρματα)
1500 έως 3200 Ω: 1 Ω (4 καλώδια), 1,5 Ω (2 και 3 καλώδια)

Συχνότητα

2 έως 1000 CPM: 0,05% 1 μέτρηση
1 έως 1100 Hz: 0,05% 1 μέτρηση
1 έως 10 kHz: 0,05% 1 μέτρηση
Ευαισθησία: 1 V από μέγιστο έως ελάχιστο

Πίεση

Ακριβότητα από 0,025% του εύρους χρησιμοποιώντας οποιαδήποτε από τις 29 μονάδες πίεσης (για λεπτομερείς προδιαγραφές ανατρέξτε στις μονάδες πίεσης στις επιλογές)
Διαθέσιμες ενότητες για διαφορικό, μετρητή, κενό, απόλυτη, διπλή και υψηλή πίεση.

Ακριβότητα της πηγής

Η τάση είναι συνεχής

100 mV: 0,02% 2 μετρήσεις
10 V: 0,02% 2 μετρήσεις
-10 έως 75 mV: 0, 025% 1 μέτρηση (μέσω συνδετήρα TC)

Συνεχές ρεύμα

24 mA (πηγή): 0.02% 2 μετρήσεις
24 mA (συμπεριλαμβανομένης της προσομοίωσης): 0,02% 2 αριθμοί

Αντίσταση

15 έως 400 Ω: 0,15 Ω (ρεύμα διέγερσης 0,15 έως 0,5 mA), 0,1 Ω (ρεύμα διέγερσης 0,5 έως 2 mA)
401 έως 1500 Ω: 0,5 Ω (ρεύμα διέγερσης 0,05 έως 0,8 mA)
1500 έως 3200 Ω: 1 Ω (ρεύμα διέγερσης 0,05 έως 0,4 mA)

Συχνότητα

2 έως 1000 CPM: 0,05%
1 έως 1100 Hz: 0,05%
1 έως 10 kHz: 0,25%
Σχήμα κύματος: 5 V p-p τετραγωνικό κύμα, -0,1 V αντιστροφή

ΕΤΔ και θερμοσύνολα

Ακριβότητα μέτρησης

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Ανάλυση: 0,1°C
J: 0,7°C
Κ: 0,8°C
T: 0,8°C
Ε: 0,7°C
R: 1,8°C
S: 1,5°C
Β: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Η ανάλυση: J, K, T, E, L, N, U: 0,1°C, 0,1°F
XK: 0,6°C
Πνευμονική πίεση: 1,2°C

Ακριβότητα της πηγής

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Ανάλυση: 0,1°C
Ακριβότητα που δηλώνεται για μέτρηση τεσσάρων καλωδίων
J: 0,7°C
Κ: 0,8°C
T: 0,8°C
Ε: 0,7°C
R: 1,4°C
S: 1,5°C
Β: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Ανάλυση: J, K, T, E, L, N, U: 0,1°C, B, R, S: 1°C
XK: 0,6°C
Πνευμονική πίεση: 1,2°C

Εργασίες

Ράμπα

Λειτουργίες πηγής: τάση, ρεύμα, αντίσταση, συχνότητα, θερμοκρασία
Ράμπες: αργή ράμπα, γρήγορη ράμπα, 25% βήμα-ράμπα

Δύναμη βρόχου

Τεχνολογία:
Ακριβότητα: 10%
Μέγιστο ρεύμα: 22 mA, προστασία από βραχυκύκλωμα

Βήμα

Λειτουργίες πηγής: τάση, ρεύμα, αντίσταση, συχνότητα, θερμοκρασία
Βήματα: 25% του εύρους, 100% του εύρους

Γενικές προδιαγραφές

Περιβαλλοντική

Θερμοκρασία λειτουργίας: 14 έως 131°F (-10 έως 55°C)
Θερμοκρασία αποθήκευσης: -4 έως 159,8°F (-20 έως 71°C)
Υψόμετρο λειτουργίας: 9842,52' (3000 m)

Εγκρίσεις οργανισμών

EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 αριθ. 1010.1:1992

Η μπαταρία

Τύπος: 4 x αλκαλικές μπαταρίες AA
Αντικατάσταση: ξεχωριστό θάλαμο μπαταρίας, προσβάσιμο χωρίς να σπάει η σφραγίδα βαθμονόμησης

Σύνδεσεις πλευρικών θύρων

Συνδετήρες για μονάδες πίεσης, που χρησιμοποιούνται επίσης για τηλεπρογραμματισμό σε πραγματικό χρόνο

Μέγεθος

5.1 x 9,3 x 2,4" (130 x 236 x 61 mm)

Βάρος

10,65 κιλά
