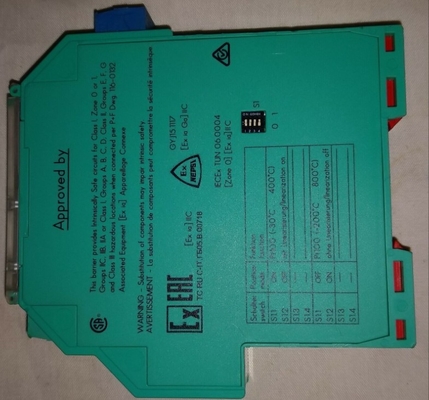

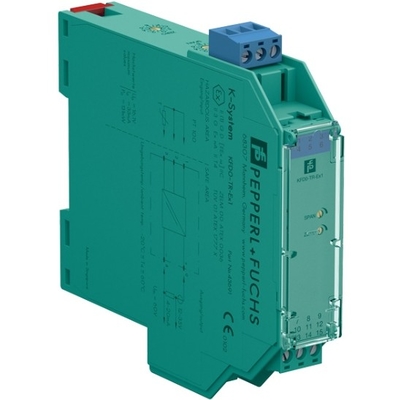

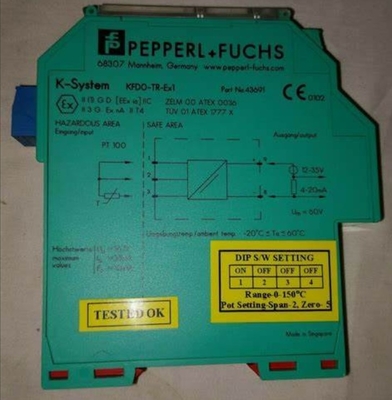

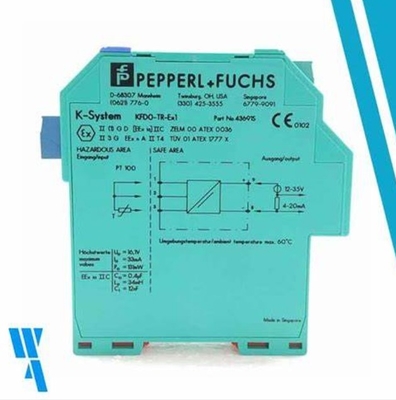

Μετατροπέας RTD με τροφοδοσία συνεχούς κυκλώματος KFD0-TR-Ex1 από την για σύνδεση πλευρικού πεδίου

  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
  • DC Loop Powered RTD Converter KFD0-TR-Ex1 by for Field Side Connection
Τόπος καταγωγής Κίνα
Πιστοποίηση CE
Αριθμό μοντέλου ΚΑΠ-ΤΡ-ΕΞ1
Ποσότητα παραγγελίας min 1
Τιμή USD$115
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης Σε αποθέματα
Όροι πληρωμής Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 500 κομμάτια

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Διορισμένη τάση 12... 35 V συνεχής τροφοδοσία Καταπολέμηση της εξουσίας 0.4 W
Πλευρά σύνδεσης πλευρά του πεδίου Αντίσταση στον μόλυβδο μέγιστο 100 Ω ανά γραμμή
Επισημαίνω

Μετατροπέας RTD για τη διασύνδεση πλευρικού πεδίου

,

Μετατροπέας RTD
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Γενικές προδιαγραφές
Τύπος σήματος Αναλογική είσοδος
Προμήθεια
Διάταξη 12... 35 V συνεχής τροφοδοσία
Απορρόφηση ισχύος 0.4 W
Εισαγωγή
Πλευρά σύνδεσης πλευρά του πεδίου
Σύνδεση Τερματικά 1, 2, 3+ κατάλληλα για σύνδεση Pt100, 2 και 3 καλωδίων
Αντίσταση στον μόλυβδο μέγιστο 100 Ω ανά γραμμή
Μετρητικό ρεύμα περίπου 1 mA
Αποδόσεις
Πλευρά σύνδεσης πλευρά ελέγχου
Σύνδεση Τερματικά 9+, 8-
Φορτίο (U-12 V) / 0,02 A
Τρέχουσα ισχύς 4... 20 mA, περιορισμένο σε ≤ 35 mA
Σημάδι σφάλματος Ανάπτυξη κλίμακας ≥ 22 mA (περιορίζεται σε 35 mA)
Χαρακτηριστικά μεταφοράς
Πεδίο μέτρησης διάσταση χωρίς γραμμική προσαρμογή 25... 800 °C (77... 1472 °F) /με γραμμική προσαρμογή 25... 375 °C (77... 707 °F), και οι δύο ρυθμιζόμενες
σημείο μηδενισμού χωρίς γραμμικότητα -200... 400 °C (-328... 752 °F) /με γραμμικότητα -30... 375 °C (-22... 707 °F), και τα δύο ρυθμιζόμενα
Απόκλιση
Μετά την βαθμονόμηση 0.1 % της αξίας πλήρους κλίμακας συμπεριλαμβανομένης της γραμμικότητας και της υστερέσης
Επίδραση της θερμοκρασίας περιβάλλοντος διάσταση και σημείο μηδέν 0,015 % / K ή ± 10 mΩ / K
Επίδραση της τάσης τροφοδοσίας 6.5 ppm/V
Ώρα άνοδος 250 ms
Γαλβανική μόνωση
Εισαγωγή/Εξαγωγή διαθέσιμα
Δείκτες / ρυθμίσεις
Στοιχεία ελέγχου Διακόπτης DIP
περιστρεφόμενος διακόπτης
Διαμόρφωση μέσω διακόπτες DIP
μέσω περιστρεφόμενου διακόπτη
Ετικέτες χώρος για την επισήμανση στο μπροστινό μέρος
Οδηγία συμμόρφωσης
Ηλεκτρομαγνητική συμβατικότητα
Οδηγία 2014/30/ΕΕ EN 61326-1:2013 (βιομηχανικές τοποθεσίες)
Συμμόρφωση
Συντονισμός της μόνωσης EN 50178
Γαλβανική μόνωση EN 50178
Στον βαθμό προστασίας Ειδικότερα:
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος -20... 60 °C (-4... 140 °F)
Μηχανικές προδιαγραφές
Στον βαθμό προστασίας Διάκριση IP20
Σύνδεση Τερματικά βίδες
Μάζα περίπου 150 g
Μέγεθος 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης Β2
Υψόμετρο 119 χιλιοστά
Διάμετρο 20 χιλιοστά
Βαθμός 115 mm
Εγκατάσταση σε σιδηρόδρομο στερέωσης 35 mm DIN σύμφωνα με το πρότυπο EN 60715:2001
Δεδομένα για εφαρμογή σε επικίνδυνες περιοχές
Πιστοποιητικό εξέτασης τύπου ΕΕ ZELM 00 ATEX 0036
Σημείωση Μετατροπέας RTD με τροφοδοσία συνεχούς κυκλώματος KFD0-TR-Ex1 από την για σύνδεση πλευρικού πεδίου 0II (1) GD [Ex ia] IIC
Τετάρτη 16.1 V
Τρέχων 33 mA
Δύναμη 131 mW
Πιστοποιητικό TÜV 01 ATEX 1777 X
Σημείωση Μετατροπέας RTD με τροφοδοσία συνεχούς κυκλώματος KFD0-TR-Ex1 από την για σύνδεση πλευρικού πεδίου 0ΙΙ 3G Ex n A ΙΙ T4
Γαλβανική μόνωση
Εισαγωγή/Εξαγωγή ασφαλής ηλεκτρική απομόνωση σύμφωνα με την IEC/EN 60079-11, μέγιστη τιμή τάσης 375 V
Οδηγία συμμόρφωσης
Οδηγία 2014/34/ΕΕ Το σημείο 6.2.3 αντικαθίσταται από το ακόλουθο κείμενο:2010
