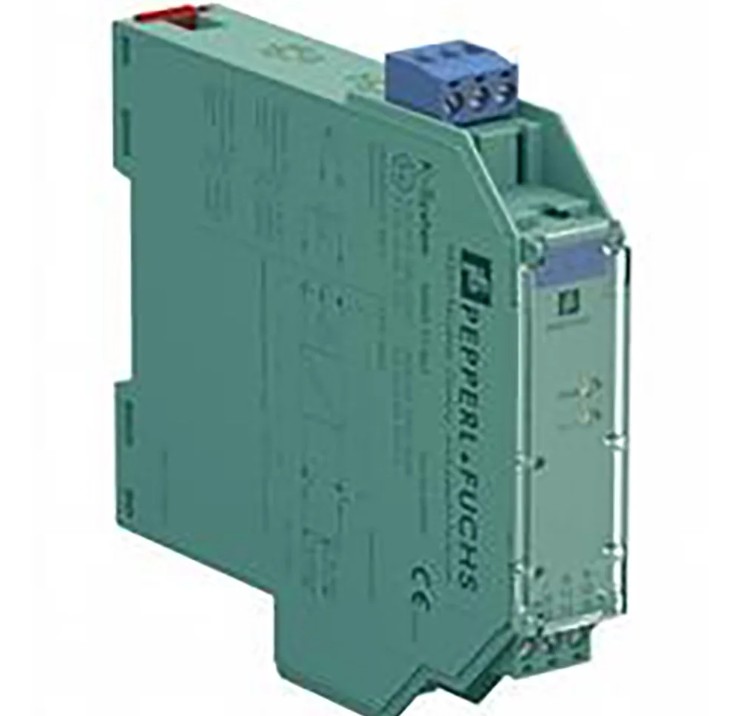

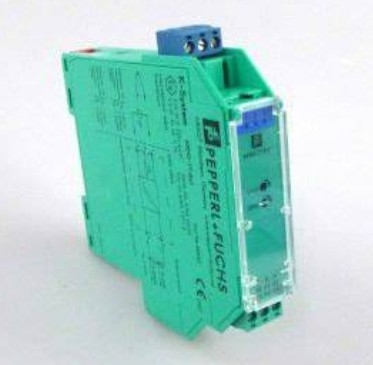

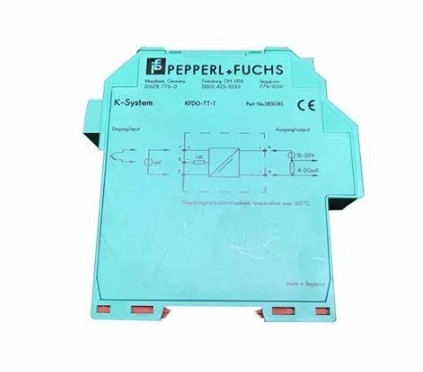

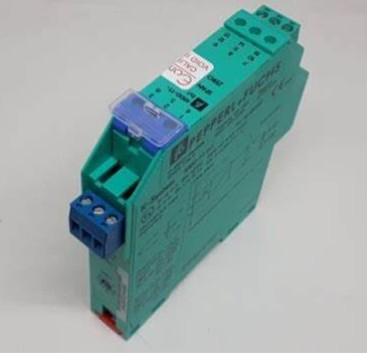

Μετατροπέας θερμοσύνδεσης KFD0-TT-Ex1

  • Thermocouple Converter KFD0-TT-Ex1
  • Thermocouple Converter KFD0-TT-Ex1
  • Thermocouple Converter KFD0-TT-Ex1
  • Thermocouple Converter KFD0-TT-Ex1
Τόπος καταγωγής Κίνα
Πιστοποίηση CE
Αριθμό μοντέλου ΚΑΠ-ΤΤ-Εξ1
Ποσότητα παραγγελίας min 1
Τιμή USD$180
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης 8-16 εβδομάδες
Όροι πληρωμής Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 500 κομμάτια

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος σήματος Αναλογική είσοδος Διορισμένη τάση 12... 35 V συνεχής τροφοδοσία
Καταπολέμηση της εξουσίας 0.4 W Πλευρά σύνδεσης πλευρά του πεδίου
Επισημαίνω

Μετατροπέας θερμοσύνθεσης

,

Μετατροπέας θερμοσύνθεσης KFD0-TT-Ex1

,

Ex1 Μετατροπέας θερμοσύνθεσης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Γενικές προδιαγραφές
Τύπος σήματος Αναλογική είσοδος
Προμήθεια
Διάταξη 12... 35 V συνεχής τροφοδοσία
Απορρόφηση ισχύος 0.4 W
Εισαγωγή
Πλευρά σύνδεσης πλευρά του πεδίου
Σύνδεση Τερματικά 1+, 2-, 3-θερμοσύνδεσης E, J, K, N, R, S ή T, ψυχρή διασταύρωση που αναφέρεται σε 0 °C (32 °F)
Αντίσταση στον μόλυβδο μέγιστο 100 Ω ανά γραμμή
Τρέχων Παρακολούθηση του μολύβδου ON: ≤ 15 nA· OFF: ≤ 1 nA
Αποδόσεις
Πλευρά σύνδεσης πλευρά ελέγχου
Σύνδεση Τερματικά 9+, 8-
Φορτίο (U-12 V) / 0,02 A
Τρέχουσα ισχύς 4... 20 mA, περιορισμένο σε ≤ 35 mA
Σημάδι σφάλματος μειωμένη κλίμακα ≤ 3 mA, αυξημένη κλίμακα ≥ 22 mA
Χαρακτηριστικά μεταφοράς
Πεδίο μέτρησης διάστημα 4... 100 mV, μηδενικό σημείο -12... 60 mV, και τα δύο ρυθμιζόμενα
Απόκλιση
Μετά την βαθμονόμηση 0.1 % της αξίας πλήρους κλίμακας ± 1 K για την ψυχρή διασταύρωση
Επιπτώσεις θερμοκρασίας απόκλιση θερμοκρασίας 0,015 % του εύρους/K ή 1,5 μV/K ψυχρής διασταύρωσης ± 2 K (καθορισμένη σε T)αμβ= 20 °C (68 °F))
Επίδραση της τάσης τροφοδοσίας 6.5 ppm/V
Χαρακτηριστική καμπύλη η τάση εξόδου είναι γραμμικά ανάλογη με την τάση εισόδου (όχι με τη θερμοκρασία)
Ώρα άνοδος 250 ms
Γαλβανική μόνωση
Εισαγωγή/Εξαγωγή ασφαλής μόνωση σύμφωνα με το πρότυπο EN 50178, ονομαστική μόνωση 253 Vεφ
Δείκτες / ρυθμίσεις
Στοιχεία ελέγχου Διακόπτης DIP
περιστρεφόμενος διακόπτης
Διαμόρφωση μέσω διακόπτες DIP
μέσω περιστρεφόμενου διακόπτη
Ετικέτες χώρος για την επισήμανση στο μπροστινό μέρος
Οδηγία συμμόρφωσης
Ηλεκτρομαγνητική συμβατικότητα
Οδηγία 2014/30/ΕΕ EN 61326-1:2013 (βιομηχανικές τοποθεσίες)
Συμμόρφωση
Συντονισμός της μόνωσης EN 50178
Γαλβανική μόνωση EN 50178
Στον βαθμό προστασίας Ειδικότερα:
Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος -20... 60 °C (-4... 140 °F)
Μηχανικές προδιαγραφές
Στον βαθμό προστασίας Διάκριση IP20
Σύνδεση Τερματικά βίδες
Μάζα περίπου 150 g
Μέγεθος 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 ίντσες) (W x H x D), τύπου στερέωσης Β2
Υψόμετρο 119 χιλιοστά
Διάμετρο 20 χιλιοστά
Βαθμός 115 mm
Εγκατάσταση σε σιδηρόδρομο στερέωσης 35 mm DIN σύμφωνα με το πρότυπο EN 60715:2001
Δεδομένα για εφαρμογή σε επικίνδυνες περιοχές
Πιστοποιητικό εξέτασης τύπου ΕΕ ZELM 00 ATEX 0035
Σημείωση Μετατροπέας θερμοσύνδεσης KFD0-TT-Ex1 0II (1) GD [Ex ia] IIC
Τετάρτη 16.1 V
Τρέχων 00,8 mA
Δύναμη 3.2 mW
Αποδόσεις
Μέγιστη ασφαλή τάση 60 V (Προσοχή! Η ονομαστική τάση μπορεί να είναι χαμηλότερη.)
Πιστοποιητικό TÜV 01 ATEX 1777 X
Σημείωση Μετατροπέας θερμοσύνδεσης KFD0-TT-Ex1 0ΙΙ 3G Ex n A ΙΙ T4
Γαλβανική μόνωση
Εισαγωγή/Εξαγωγή ασφαλής ηλεκτρική απομόνωση σύμφωνα με την IEC/EN 60079-11, μέγιστη τιμή τάσης 375 V
Οδηγία συμμόρφωσης
Οδηγία 2014/34/ΕΕ EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
