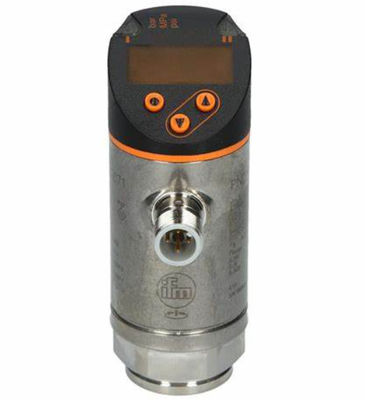

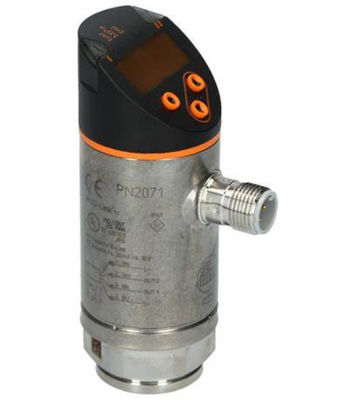

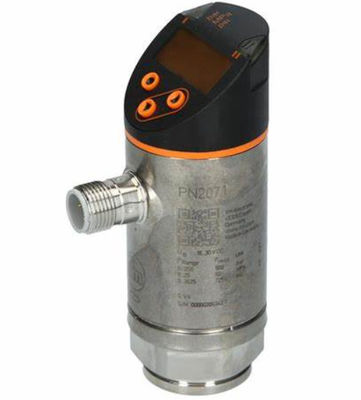

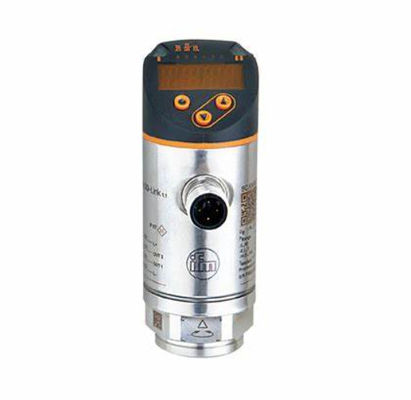

χαρακτηριστικά του προϊόντος |
Αριθμός εισροών και εξόδων |
Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1 |
Πεδίο μέτρησης |
| 0...250 bar |
0...3625 σπι |
0...25 MPa |
|

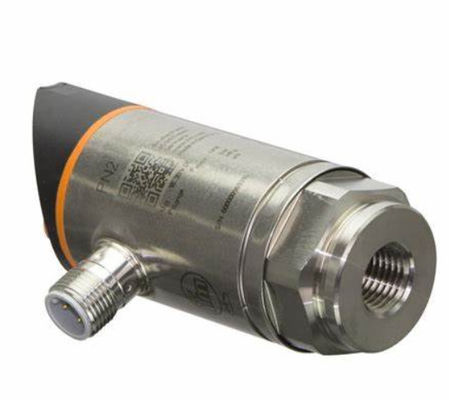

Σύνδεση διαδικασίας |
Εσωτερικό νήμα (DIN EN ISO 1179-2) |
Εφαρμογή |
Σύστημα |
Χρυσόχρωμα επαφές |
Στοιχείο μέτρησης |
μεταλλικό λεπτόφυλλο κύτταρο |
Εφαρμογή |
για βιομηχανικές εφαρμογές |
Ενημέρωση |
υγρά και αέρια |
Μέση θερμοκρασία [°C] |
-25...80 |
Ελάχιστη πίεση διάσπασης |
| 1200 bar |
17400 psi |
120 MPa |
|
Διορισμός πίεσης |
|
Αντίσταση κενού [mbar] |
- 1000 |
Τύπος πίεσης |
σχετική πίεση |
Ηλεκτρικά δεδομένα |
Δραστηριακή τάση [V] |
18...30 DC· (σε SELV/PELV) |
Συνεχή κατανάλωση [mA] |
< 35 |
Ελάχιστη αντίσταση μόνωσης [MΩ] |
100(500 V DC) |
Τάξη προστασίας |
ΙΙΙ |
Προστασία αντίστροφης πολικότητας |
- Ναι, ναι. |
Χρόνος καθυστέρησης ενεργοποίησης [s] |
0.3 |
Ενσωματωμένος φύλακας |
- Ναι, ναι. |
Εισόδους / εξόδους |
Αριθμός εισροών και εξόδων |
Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1 |
Αποδόσεις |
Συνολικός αριθμός εκροών |
2 |
Σημείο εξόδου |
σήμα διακόπτη· αναλογικό σήμα· IO-Link· (διαμορφώσιμο) |
Ηλεκτρικός σχεδιασμός |
Εθνική Εταιρεία/Εθνική Εταιρεία |
Αριθμός ψηφιακών εξόδων |
2 |
Λειτουργία εξόδου |
κανονικά ανοικτό / κλειστό (διαμορφωτέο) |
Μέγιστη τάση πτώσης διακόπτη DC [V] |
2 |
Διορισμένο συνεχές ρεύμα της ισχύος εξόδου διακόπτη DC [mA] |
250 |
Συγκοινωνιακή συχνότητα DC [Hz] |
< 500 |
Αριθμός αναλογικών εξόδων |
1 |
Αναλογικό ρεύμα εξόδου [mA] |
4- Ναι.20; (εκκλιμακώσιμη 1: 5) |
Μέγιστο φορτίο [Ω] |
500 |
Ανάλογη τάση εξόδου [V] |
0- Ναι.10; (εκκλιμακώσιμη 1: 5) |
Ελάχιστη αντίσταση φορτίου [Ω] |
2000 |
Προστασία από βραχυκύκλωμα |
- Ναι, ναι. |
Τύπος προστασίας από βραχυκύκλωμα |
ναι (χωρίς κλειδαριά) |
Προστασία από υπερφόρτωση |
- Ναι, ναι. |
Περιοχή μέτρησης/καθορισμού |
Πεδίο μέτρησης |
| 0...250 bar |
0...3625 σπι |
0...25 MPa |
|
Ανάλογο σημείο εκκίνησης |
| 0...200 μπαρ |
0...2900 psi |
0...20 MPa |
|
Αναλογικό τελικό σημείο |
| 50...250 bar |
725...3625 σπι |
5...25 MPa |
|
Εγκαταστατική ρύθμιση / CMPT = 2 |
Σημείο ρύθμισης SP |
| 1.5...250 bar |
25...3625 σπι |
0.15...25 MPa |
|
Σημείο επαναφοράς rP |
| 0.5...249 μπαρ |
10...3610 psi |
0.05- Ναι.24.9 MPa |
|
Ελάχιστη διαφορά μεταξύ SP και rP |
|
Σε βήματα |
|
Status_B Υψηλή ανάλυση / CMPT = 3 |
Σημείο ρύθμισης SP |
| 1.6...250 bar |
23...3626 σπι |
0.16...25 MPa |
|
Σημείο επαναφοράς rP |
| 0.5...249 μπαρ |
8...3611 σπι |
0.05- Ναι.24.9 MPa |
|
Ελάχιστη διαφορά μεταξύ SP και rP |
|
Σε βήματα |
|
Ακριβότητα / αποκλίσεις |
Ακριβότητα σημείου διακόπτη [% του εύρους] |
< ± 0,4(Αναστρέψτε 1:1) |
Επαναλαμβανόμενη ικανότητα [% του εύρους] |
< ± 0,1; (με διακυμάνσεις θερμοκρασίας < 10 K, χαμηλότερη στροφή 1:1) |
Απόκλιση των χαρακτηριστικών [% του εύρους] |
< ± 0,25 (BFSL) / < ± 0,5 (LS) · (Αναστρέψτε 1:1; BFSL = Καλύτερη κατάλληλη ευθεία γραμμή, LS = ρύθμιση οριακής τιμής) |
Απόκλιση υστερέσης [% του εύρους] |
< ± 0,1(Αναστρέψτε 1:1) |
Διάταξη του χρονοδιαγράμματος |
< ± 0,05- Ακούστε.1· ανά 6 μήνες) |
Συντελεστής θερμοκρασίας μηδενικού σημείου [% του εύρους / 10 K] |
0,2; (-25...80 °C) |
Δείκτης θερμοκρασίας διαστήματος [% του διαστήματος / 10 K] |
0,2; (-25...80 °C) |
Σημειώσεις για την ακρίβεια / απόκλιση |
ακρίβεια σημείου διακόπτη, σφάλμα γραμμικότητας σύμφωνα με την DNV GL: < ± 1%: < ± 1% |
Χρόνοι αντίδρασης |
Χρόνος απόκρισης [ms] |
< 1.5 |
Προγραμματισμός χρόνου καθυστέρησης dS, dr [s] |
0- Ναι.50 |
Αξία της διαδικασίας αποσβεσμού dAP [s] |
0- Ναι.4 |
Αμβλύνσεις για την αναλογική έξοδο dAA [s] |
0- Ναι.4 |
Μέγιστος χρόνος απόκρισης αναλογικής εξόδου [ms] |
3 |
Λογισμικό / προγραμματισμός |
Επιλογές ρύθμισης παραμέτρων |
υστερέση / παράθυρο· ανοιχτό / κλειστό κανονικά· καθυστέρηση ανάφλεξης/αποσύνδεσης· αμβλυντική μονάδα· μονάδα εμφάνισης· έξοδο ρεύματος/τάσης |
Διασύνδεση |
Διασύνδεση επικοινωνίας |
ΙΟ-Link |
Τύπος μετάδοσης |
COM2 (38,4 kBaud) |
Αναθεώρηση IO-Link |
1.1 |
Πρότυπο SDCI |
Δελτίο ΕΚ 61131-9 |
Τρόπος SIO |
- Ναι, ναι. |
Απαιτούμενη κατηγορία κύριου λιμένα |
Α· (όταν η πίδα 2 δεν είναι συνδεδεμένη: Β) |
Υποστηριζόμενα αναγνωριστικά συσκευών |
| Τύπος λειτουργίας |
ΣυσκευήID |
| Εγκαταστατική ρύθμιση / CMPT = 2 |
460 |
| Status_B Υψηλή ανάλυση / CMPT = 3 |
639 |
|
Σημείωση |
| Για περισσότερες πληροφορίες, ανατρέξτε στο αρχείο IODD PDF στο "Downloads" |
|
Εγκαταστατική ρύθμιση / CMPT = 2 |
Προφίλ |
Έξυπνος αισθητήρας: μεταβλητή δεδομένων επεξεργασίας, αναγνώριση συσκευής, διάγνωση συσκευής |
Min. χρόνος κύκλου διαδικασίας [ms] |
2.3 |
Πίεση ανάλυσης IO-Link [bar] |
0.1 |
Δεδομένα διαδικασίας IO-Link (κυκλικά) |
| Λειτουργία |
μήκος bit |
| πίεση |
14 |
| πληροφορίες για τη διπλή μετάβαση |
2 |
|
Λειτουργίες IO-Link (ακυκλικές) |
ειδική ετικέτα εφαρμογής |
Status_B Υψηλή ανάλυση / CMPT = 3 |
Προφίλ |
Έξυπνος αισθητήρας ED2: Ψηφιακός αισθητήρας μέτρησης (0x000A), αναγνώριση και διάγνωση (0x4000) |
Min. χρόνος κύκλου διαδικασίας [ms] |
3 |
Πίεση ανάλυσης IO-Link [bar] |
0.1 |
Δεδομένα διαδικασίας IO-Link (κυκλικά) |
| Λειτουργία |
μήκος bit |
| πίεση |
16 |
| κατάσταση συσκευής |
4 |
| πληροφορίες για τη διπλή μετάβαση |
2 |
|
Λειτουργίες IO-Link (ακυκλικές) |
ειδική ετικέτα εφαρμογής |
Προϋποθέσεις λειτουργίας |
θερμοκρασία περιβάλλοντος [°C] |
-25...80 |
Θέρμανση αποθήκευσης [°C] |
- 40...100 |
Προστασία |
IP 65· IP 67 |
Δοκιμές / εγκρίσεις |
Ηλεκτρομαγνητικά |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
Αντοχή σε κρούσματα |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
Αντίσταση σε δονήσεις |
| DIN EN 60068-2-6 |
20 g (10...2000 Hz) |
|
ΜΤΔΜ [έτη] |
129 |
Έγκριση UL |
| Αριθμός έγκρισης UL |
Δοκιμαστικό |
|
Οδηγία για τις συσκευές υπό πίεση |
ορθή τεχνική πρακτική· μπορεί να χρησιμοποιηθεί για υγρά της ομάδας 2· υγρά της ομάδας 1 κατόπιν αιτήματος |
Μηχανικά δεδομένα |
Βάρος [g] |
234.5 |
Διαμονή |
σωλήνες |
Μέγεθος [mm] |
Ø 34 / L = 90.7 |
Υλικό |
από ανοξείδωτο χάλυβα (630/1.4542/17-4 PH); από ανοξείδωτο χάλυβα (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Υλικά (βρεγμένα μέρη) |
από ανοξείδωτο χάλυβα (630/1.4542/17-4 PH) |
Ελάχιστοι κύκλοι πίεσης |
100 εκατομμύρια |
Δρόμος σφίξης [Nm] |
25- Ναι.35; (υποστηριζόμενη ροπή σφίξης· Εξαρτάται από τη λιπαντική ικανότητα, την σφραγίδα και την ονομαστική πίεση) |
Σύνδεση διαδικασίας |
Εσωτερικό νήμα (DIN EN ISO 1179-2) |
Ενσωματωμένο στοιχείο περιορισμού |
όχι (μπορεί να αναβαθμιστεί) |
Δείκτες / στοιχεία χειρισμού |
Εμφάνιση |
| Μονάδα οθόνης |
3 x LED, πράσινο (βάρος, psi, MPa) |
| Κατάσταση αλλαγής |
2 x LED, κίτρινο |
| Μετρούμενες τιμές |
αλφαριθμητική εμφάνιση, κόκκινο/πράσινο 4ψήφιο |
|
Παρατηρήσεις |
Ποσότητα συσκευασίας |
Ένα κομμάτι. |
