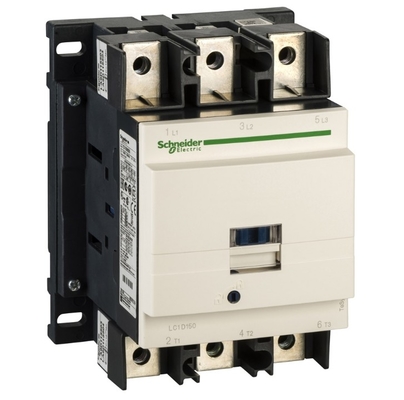

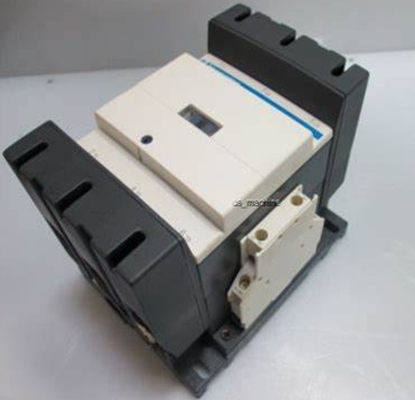

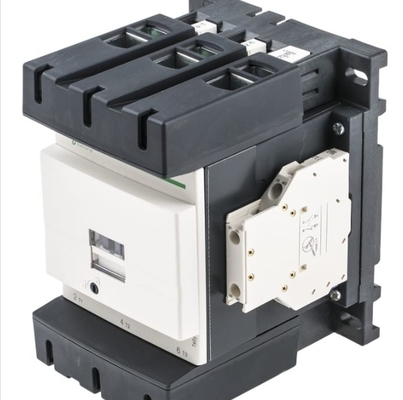

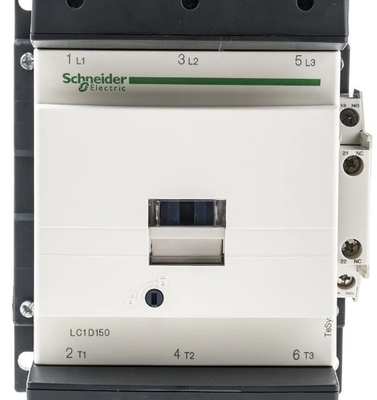

Επαφή IEC, TeSys Deca, μη αναστροφική, 150A, 100HP σε 480VAC, έως 100kA SCCR, 3 φάσεις, 3 NO, 24VDC σπείρα, ανοιχτό στυλ

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Τόπος καταγωγής Κίνα
Μάρκα Schneider
Πιστοποίηση CE
Αριθμό μοντέλου Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Ποσότητα παραγγελίας min 1
Τιμή USD$150
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης 4-6 εβδομάδες
Όροι πληρωμής Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 500 τμχ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Πεδίο TeSys Ακτίνα Προϊόντος TeSys Deca
σύντομο όνομα συσκευών LC1D περιγραφή πόλων 3P
Επισημαίνω

Επαφή IEC 100HP

,

Επαφή 150A IEC

,

3 φάσης IEC Contactor
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων



Εύρος TeSys
Σειρά Προϊόντος TeSys Deca
Τύπος προϊόντος ή εξαρτήματος Επαφές
Σύντομο όνομα συσκευής LC1D
εφαρμογή επαφών Αντιστατικό φορτίο
Μηχανικός έλεγχος
Κατηγορία χρήσης AC-3
AC-4
AC-1
AC-3e
περιγραφή πόλων 3P
[Ue] ονομαστική τάση λειτουργίας Κύκλωμα ισχύος <= 1000 V AC 25...400 Hz
Κύκλωμα ισχύος <= 300 V DC
[Δηλ.] ονομαστικό ρεύμα λειτουργίας 200 A (σε <140.0000000000 °F (60 °C)) σε <= 440 V AC AC-1 για κύκλωμα ισχύος
150 A (σε <140,0000000000 °F (60 °C)) σε <= 440 V AC AC-3 για κύκλωμα ισχύος
150 A (σε <140.0000000000 °F (60 °C)) σε <= 440 V AC AC-3e για κύκλωμα ισχύος
[Uc] τάση κυκλώματος ελέγχου 24 V DC
Συμπληρωματικός
Ισχύς κινητήρα kW 40 kW στα 220...230 V AC 50/60 Hz (AC-3)
75 kW στα 380...400 V AC 50/60 Hz (AC-3)
80 kW στα 415...440 V AC 50/60 Hz (AC-3)
90 kW στα 500 V AC 50/60 Hz (AC-3)
100 kW στα 660...690 V AC 50/60 Hz (AC-3)
75 kW στα 1000 V AC 50/60 Hz (AC-3)
22 kW στα 400 V AC 50/60 Hz (AC-4)
40 kW στα 220...230 V AC 50/60 Hz (AC-3e)
75 kW στα 380...400 V AC 50/60 Hz (AC-3e)
80 kW στα 415...440 V AC 50/60 Hz (AC-3e)
90 kW στα 500 V AC 50/60 Hz (AC-3e)
100 kW στα 660...690 V AC 50/60 Hz (AC-3e)
75 kW στα 1000 V AC 50/60 Hz (AC-3e)
Μέγιστη βαθμολογία ιπποδύναμης 40 hp στα 200/208 V AC 50/60 Hz για τριφασικούς κινητήρες
50 hp στα 230/240 V AC 50/60 Hz για τριφασικούς κινητήρες
100 hp στα 460/480 V AC 50/60 Hz για τριφασικούς κινητήρες
125 hp στα 575/600 V AC 50/60 Hz για τριφασικούς κινητήρες
Κωδικός συμβατότητας LC1D
Σύνθεση επαφής πόλου 3 ΟΧΙ
Προστατευτικό κάλυμμα Με
[Ith] συμβατικό θερμικό ρεύμα ελεύθερου αέρα 200 A (στα 140.0000000000 °F (60 °C)) για κύκλωμα ισχύος
Η ονομαστική ικανότητα παραγωγής Irms 140 A AC για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1
250 A DC για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1
1660 A στα 440 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947
Ονομαστική ικανότητα θραύσης 1400 A στα 440 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947
[Icw] ονομαστικό ρεύμα αντοχής βραχείας διάρκειας 250 A 104.0000000000 °F (40 °C) - 10 λεπτά για κύκλωμα ισχύος
580 A 104.0000000000 °F (40 °C) - 1 λεπτό για κύκλωμα ισχύος
1200 A 104.0000000000 °F (40 °C) - 10 s για κύκλωμα ισχύος
1400 A 104.0000000000 °F (40 °C) - 1 s για κύκλωμα ισχύος
100 A - 1 s για κύκλωμα σηματοδότησης
120 A - 500 ms για κύκλωμα σηματοδότησης
140 A - 100 ms για κύκλωμα σηματοδότησης
Σχετική ονομαστική ασφάλεια 10 A gG για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1
315 A gG σε <= 690 V συντονισμός τύπου 1 για κύκλωμα ισχύος
250 A gG σε <= 690 V συντονισμός τύπου 2 για κύκλωμα ισχύος
Μέση αντίσταση 0,6 mOhm - Ith 200 A 50 Hz για κύκλωμα ισχύος
Διαρροή ισχύος ανά πόλο 24 W AC-1
13,5 W AC-3
13,5 W AC-3e
[Ui] ονομαστική τάση μόνωσης Κύκλωμα ισχύος 600 V CSA
Κύκλωμα ισχύος 600 V UL
Κύκλωμα ισχύος 1000 V IEC 60947-4-1
Κύκλωμα σηματοδότησης 690 V IEC 60947-1
Κύκλωμα σηματοδότησης 600 V CSA
Κύκλωμα σηματοδότησης 600 V UL
Κατηγορία υπέρτασης III
Βαθμός ρύπανσης 3
[Uimp] ονομαστική τάση αντοχής παλμών 8 kV IEC 60947
Επίπεδο αξιοπιστίας ασφάλειας B10d = 684932 κύκλοι επαφέα με ονομαστικό φορτίο EN/ISO 13849-1
B10d = επαφέας 10000000 κύκλων με μηχανικό φορτίο EN/ISO 13849-1
Μηχανική αντοχή 8 Mcycles
Ηλεκτρική αντοχή 0,85 Mcycles 150 A AC-3 <= 440 V
1 Mcycles 200 A AC-1 <= 440 V
0,85 Mcycles 150 A AC-3e <= 440 V
Τύπος κυκλώματος ελέγχου Πρότυπο DC
Τεχνολογία πηνίου Με ενσωματωμένη συσκευή καταστολής
Όρια τάσης κυκλώματος ελέγχου 0,75...1,2 Uc -40,0000000000…131,0000000000 °F (-40…55 °C) λειτουργικό DC
0,15...0,4 Uc -40,0000000000…158,0000000000 °F (-40…70 °C) διακοπή DC
1...1.2 Uc 131.0000000000…158.0000000000 °F (55…70 °C) λειτουργικό DC
Ισχύς εισβολής στο W 270…365 W 68,0000000000 °F (20 °C))
Κατανάλωση ισχύος συγκράτησης σε W 2,4…5,1 W 68,0000000000 °F (20 °C)
Χρόνος λειτουργίας 20...35 ms κλείσιμο
Άνοιγμα 40...75 ms
Χρονική σταθερά 25 ms
Μέγιστος ρυθμός λειτουργίας 1200 κυκλ./ώρα 140.0000000000 °F (60 °C)
Μέγιστος ρυθμός λειτουργίας 1200 κύκλους/ώρα στους 60 °C
Συνδέσεις - τερματικά Κύκλωμα ελέγχου: ακροδέκτες βιδωτού σφιγκτήρα 2 0,002…0,004 in² (1…2,5 mm²) - ακαμψία καλωδίου: εύκαμπτο με άκρο καλωδίου
Κύκλωμα ελέγχου: ακροδέκτες βιδωτού σφιγκτήρα 1 0,002…0,004 in² (1…2,5 mm²) - ακαμψία καλωδίου: εύκαμπτο με άκρο καλωδίου
Κύκλωμα ελέγχου: ακροδέκτες βιδωτού σφιγκτήρα 1 0,002…0,004 in² (1…2,5 mm²) - ακαμψία καλωδίου: εύκαμπτο χωρίς άκρο καλωδίου
Κύκλωμα ελέγχου: ακροδέκτες βιδωτού σφιγκτήρα 2 0,002…0,004 in² (1…2,5 mm²) - ακαμψία καλωδίου: εύκαμπτο χωρίς άκρο καλωδίου
Κύκλωμα ελέγχου: ακροδέκτες βιδωτού σφιγκτήρα 1 0,002…0,004 in² (1…2,5 mm²) - ακαμψία καλωδίου: συμπαγές χωρίς άκρο καλωδίου
Κύκλωμα ελέγχου: ακροδέκτες βιδωτού σφιγκτήρα 2 0,002…0,004 in² (1…2,5 mm²) - ακαμψία καλωδίου: συμπαγές χωρίς άκρο καλωδίου
Κύκλωμα τροφοδοσίας: υποδοχή 1 0,02…0,2 in² (10…120 mm²) - ακαμψία καλωδίου: εύκαμπτο χωρίς άκρο καλωδίου
Κύκλωμα τροφοδοσίας: υποδοχή 2 0,02…0,08 in² (10…50 mm²) - ακαμψία καλωδίου: εύκαμπτο χωρίς άκρο καλωδίου
Κύκλωμα τροφοδοσίας: υποδοχή 1 0,02…0,2 in² (10…120 mm²) - ακαμψία καλωδίου: εύκαμπτο με άκρο καλωδίου
Κύκλωμα ισχύος: υποδοχή 2 0,02…0,08 in² (10…50 mm²) - ακαμψία καλωδίου: εύκαμπτο με άκρο καλωδίου
Κύκλωμα τροφοδοσίας: υποδοχή 1 0,02…0,2 in² (10…120 mm²) - ακαμψία καλωδίου: συμπαγές χωρίς άκρο καλωδίου
Κύκλωμα τροφοδοσίας: υποδοχή 2 0,02…0,08 in² (10…50 mm²) - ακαμψία καλωδίου: συμπαγές χωρίς άκρο καλωδίου
Ροπή σύσφιξης Κύκλωμα ελέγχου 10,6 lbf.in (1,2 Nm) Βιδωτοί ακροδέκτες σφιγκτήρα επίπεδη Ø 6 mm
Κύκλωμα ελέγχου 10,6 lbf.in (1,2 Nm) ακροδέκτες βιδωτού σφιγκτήρα
Κύκλωμα ισχύος 106,2 lbf.in (12 Nm) εξαγωνικός σύνδεσμος 0,2 ίντσες (4 mm)
Κύκλωμα ελέγχου 10,6 lbf.in (1,2 Nm) ακροδέκτες βιδωτού σφιγκτήρα pozidriv No 2
Βοηθητική σύνθεση επαφής 1 ΟΧΙ + 1 NC
Τύπος βοηθητικών επαφών Μηχανικά συνδεδεμένο 1 NO + 1 NC IEC 60947-5-1
Επαφή καθρέφτη 1 NC IEC 60947-4-1
Συχνότητα κυκλώματος σηματοδότησης 25...400 Hz
Ελάχιστη τάση μεταγωγής 17 V για κύκλωμα σηματοδότησης
Ελάχιστο ρεύμα μεταγωγής 5 mA για κύκλωμα σηματοδότησης
Αντοχή μόνωσης > 10 MOhm για κύκλωμα σηματοδότησης
Χρόνος μη επικάλυψης 1,5 ms κατά την απενεργοποίηση μεταξύ επαφής NC και NO
1,5 ms κατά την ενεργοποίηση μεταξύ επαφής NC και NO
Υποστήριξη τοποθέτησης Ράγα
Πλάκα
περιβάλλον
Πρότυπα CSA C22.2 No 14
EN 60947-4-1
IEC 60947-4-1
IEC 60335-1: Ρήτρα 30.2
IEC 60335-2-40:Παράρτημα JJ
UL 60335-2-40:Παράρτημα JJ
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
Πιστοποιήσεις προϊόντων UL
CCC
CSA
CE
UKCA
θαλάσσια
ΑΗΚ
βαθμός προστασίας IP IP20 μπροστινή όψη IEC 60529
Προστατευτική θεραπεία THIEC 60068-2-30
Αντοχή στο κλίμα IACS E10 έκθεση σε υγρή θερμότητα
Επιτρεπόμενη θερμοκρασία αέρα περιβάλλοντος γύρω από τη συσκευή -40,0000000000…140,0000000000 °F (-40…60 °C)
140.0000000000…158.0000000000 °F (60…70 °C) με μείωση
Λειτουργικό υψόμετρο 0...9842,52 πόδια (0...3000 m)
Αντοχή στη φωτιά 1562.0000000000 °F (850 °C) IEC 60695-2-1
Επιβράδυνση φλόγας V1 σύμφωνα με το UL 94
Μηχανική στιβαρότητα Ανοιχτός επαφέας κραδασμών 2 Gn, 5...300 Hz)
Επαφές κραδασμών κλειστός 4 Gn, 5...300 Hz)
Επαφές κλονισμού κλειστός 15 Gn για 11 ms)
Επαφές κλονισμού ανοιχτό 6 Gn για 11 ms)
Υψος 6,2 ίντσες (158 χλστ.)
Πλάτος 4,7 ίντσες (120 χλστ.)
Βάθος 5,4 ίντσες (136 χλστ.)
Καθαρό βάρος 5,5 λίβρες (ΗΠΑ) (2,5 κιλά)
Στοιχεία παραγγελίας και αποστολής
Κατηγορία US10I1222359
Πρόγραμμα εκπτώσεων 0I12
GTIN 3389110475982
Δυνατότητα επιστροφής Ναί
Χώρα προέλευσης FR
Μονάδες Συσκευασίας
Μονάδα Τύπος πακέτου 1 PCE
Αριθμός μονάδων στο πακέτο 1 1
Πακέτο 1 Ύψος 6,9 ίντσες (17,5 cm)
Πακέτο 1 Πλάτος 7,5 ίντσες (19 cm)
Πακέτο 1 Μήκος 8,5 ίντσες (21,5 cm)
Πακέτο 1 Βάρος 5,454 λίβρες (ΗΠΑ) (2,474 κιλά)
Τύπος μονάδας πακέτου 2 S06
Αριθμός μονάδων στο πακέτο 2 27
Πακέτο 2 Ύψος 29,5 ίντσες (75 εκ.)
Πακέτο 2 Πλάτος 23,6 ίντσες (60 cm)
Πακέτο 2 Μήκος 31,5 ίντσες (80 cm)
Πακέτο 2 Βάρος 175,925 λίβρες (ΗΠΑ) (79,798 κιλά)
