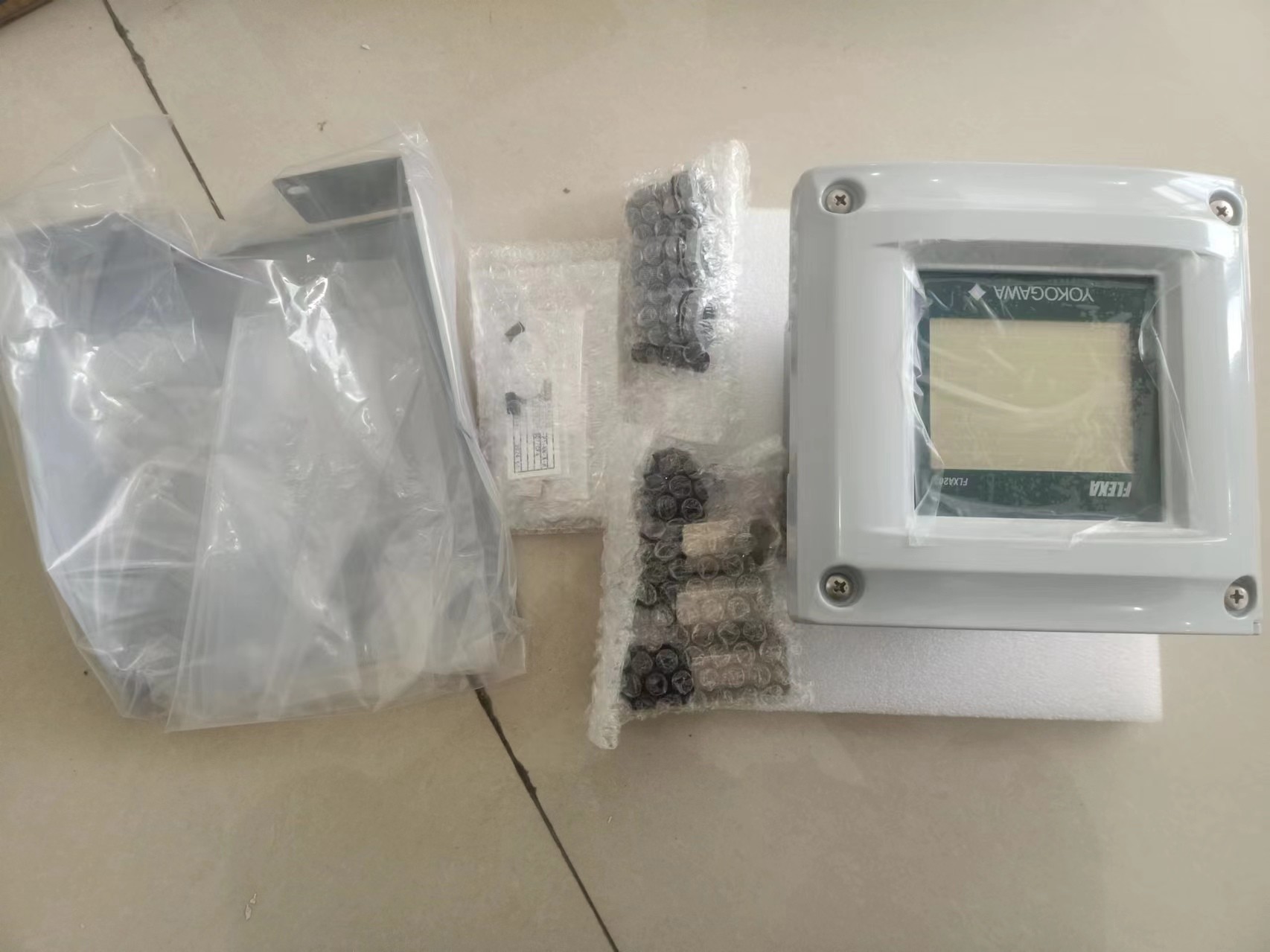

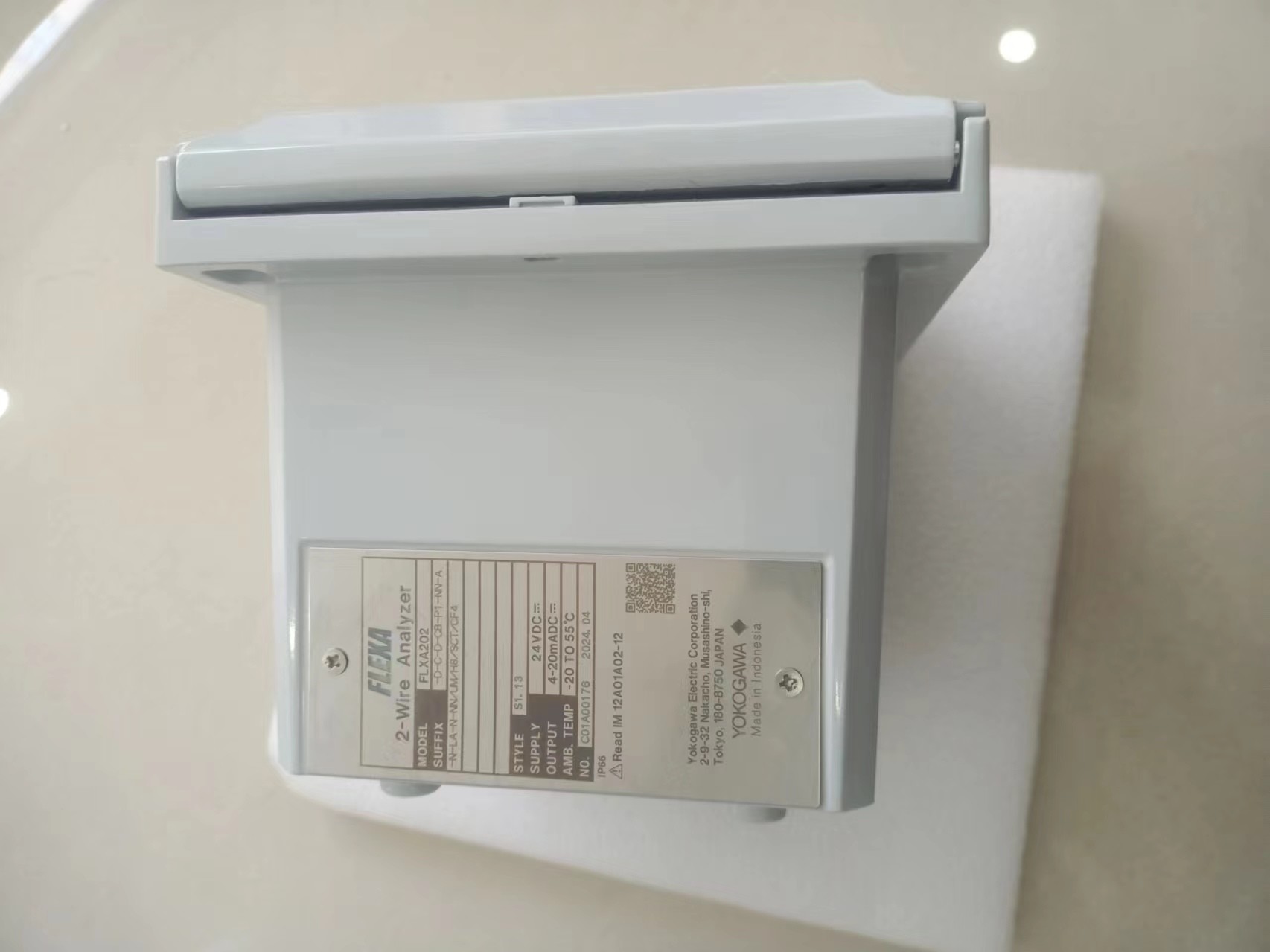

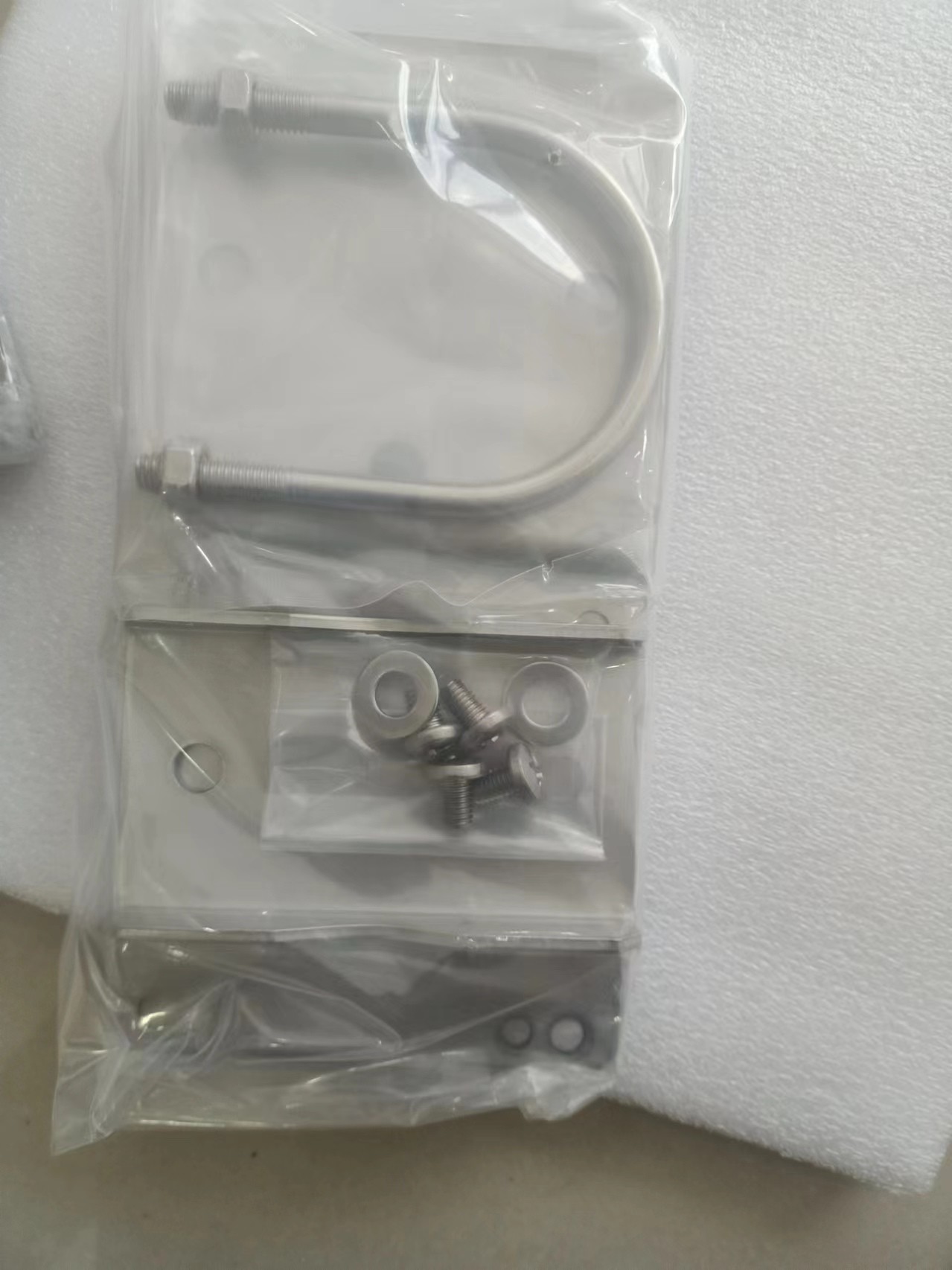

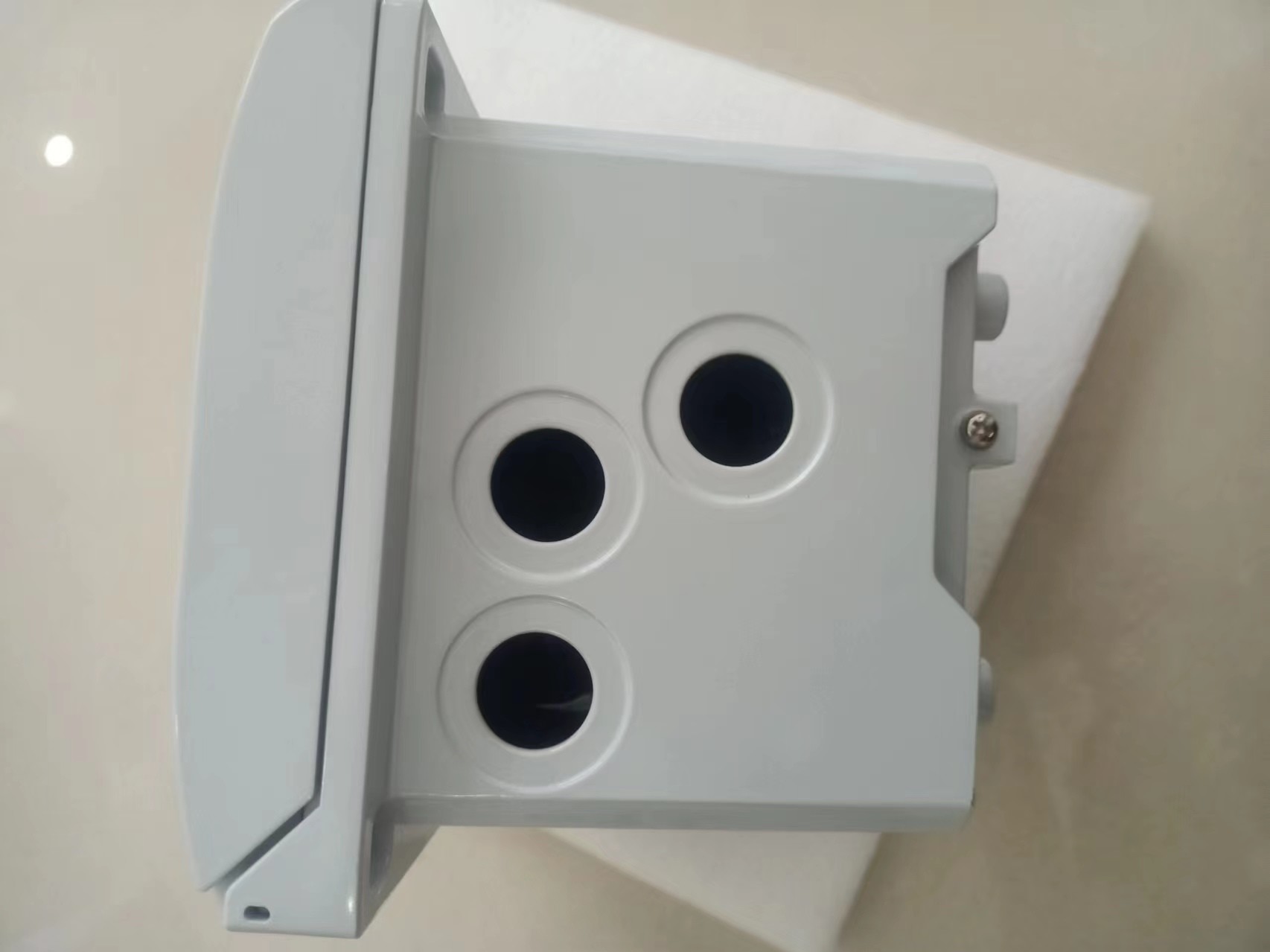

Yokogawa FLXA202 2-σύρμα διπλού καναλιού μεταδότης/αναλυτή από την Ιαπωνία Προσαρμοσμένο OEM

Διοδηγικότητα επαγωγής (ISC) ■ Προδιαγραφές εισόδου Συμβατό με τη σειρά επαγωγικής αγωγιμότητας ISC40 της Yokogawa με ενσωματωμένο αισθητήρα θερμοκρασίας: NTC30k ή Pt1000. ■ Διοδηγικότητα εύρους εισόδου:0 έως 2000 mS/cm σε θερμοκρασία αναφοράς 25 oCΘερμοκρασία: -20 έως 140 oC Διάστημα καλωδίου: μέγιστο 60 μέτρα συνολικό μήκος σταθερού καλωδίου αισθητήρα + WF10 (J) καλωδίου επέκτασης.Η επιρροή του καλωδίου μπορεί να ρυθμιστεί κάνοντας ένα AIR CAL με το καλώδιο που συνδέεται με ένα στεγνό κύτταρο. ■ Περιοχή εξόδου Ηλεκτρική αγωγιμότητα: ελάχιστο εύρος: 100 μS/cm μέγιστο εύρος: 2000 mS/cm (μέγιστο 90% μηδενική καταστολή) Θερμοκρασία: ελάχιστο εύρος 25 oC μέγιστο.διάστημα 160 oC ■ Δυναμικότητα (ακρίβεια) (Οι προδιαγραφές εκφράζονται με προσομοιωμένες εισροές)) (Το εύρος εξόδου είναι 0-100 μS/cm ή περισσότερο) Διοδηγικότητα: Γραμμικότητα: ±(0,4 % F.S. + 0,3 μS/cm) Επαναληπτικότητα: ±(0,4 % F.S. + 0,3 μS/cm) Θερμοκρασία: ±0,3 oC Απάντηση σταδίου:90 % (< 2 δεκαετίες) σε 8 δευτερόλεπτα Σημείωση■ "F.S". σημαίνει τη μέγιστη τιμή ρύθμισης της ισχύος της ισχύος του αναλυτή.Αυτοί οι αισθητήρες μπορεί να είναι γαλβανικού τύπου, όπου ο αισθητήρας παράγει τη δική του τάση κίνησης ή πολαρογραφικού τύπου, όπου ο αισθητήρας χρησιμοποιεί εξωτερική τάση κίνησης από τον μετατροπέα.Το εύρος εισόδου είναι από 0 έως 50 μA για τους ανιχνευτές Galvanic και από 0 έως 1 micro A για τους ανιχνευτές PolarographicΓια την αντιστάθμιση της θερμοκρασίας, το FLXA202 δέχεται στοιχεία Pt1000 (αισθητήρας DO30) και NTC22k (αισθητήρες OXYFERM και OXYGOLD).:-20 έως 150 oC Σημείωση: Η θερμοκρασία διεργασίας για το DO30 είναι 0 έως 40 oC Αισθητήρες Hamilton: Oxyferm: Πεδίο μέτρησης: 10 ppb έως 40 ppm Πεδίο θερμοκρασίας: 0 έως 130 oC Oxygold G: Πεδίο μέτρησης:2 ppb έως 40 ppm Περιοχή θερμοκρασίας: 0 έως 130 oC Oxygold B: Πεδίο μέτρησης: 8 ppb έως 40 ppm Πεδίο θερμοκρασίας: 0 έως 100 oC ■ Πεδίο εξόδου DO συγκέντρωση: mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 ppb % κορεσμού: ελάχιστο: 10 % μέγιστο: 600 % Θερμοκρασία: ελάχιστο εύρος 25 oC μέγιστο εύρος 170 oC ■ Απόδοση (ακριβότητα) (Οι προδιαγραφές εκφράζονται με προσομοιωμένες εισροές) Απόδοση σε κατάσταση ppm: Γραμμικότητα: ±0.05 ppm ή ±00,8% F.S., ανάλογα με το ποιο είναι μεγαλύτερο Επαναλαμβανόμενο: ±0,05 ppm ή ±0,8% F.S., ανάλογα με το ποιο είναι μεγαλύτερο Ακριβότητα: ±0,05 ppm ή ±0,8% F.S., ανάλογα με το ποιο είναι μεγαλύτερο Απόδοση στη λειτουργία ppb: Γραμμικότητα: ±1 ppb ή ±0.8% F.S, ανάλογα με το ποιο είναι μεγαλύτερο Επαναλαμβανόμενο: ±1 ppb ή ±0,8% F.S, ανάλογα με το ποιο είναι μεγαλύτερο Ακρίβεια: ±1 ppb ή ±0,8% F.S, ανάλογα με το ποιο είναι μεγαλύτερο Θερμοκρασία γραμμικότητα: ±0,3 oC Επαναλαμβανόμενο: ±0,1 oC Ακρίβεια:±0,3 oC Σημείωση: "F.S". σημαίνει τη μέγιστη τιμή ρύθμισης της ισχύος του αναλυτή. 2-5. pH/Δυναμικό μείωσης οξείδωσης (pH/ORP) με ψηφιακό αισθητήρα,Φύλαξη και αποθήκευση των υλικών που χρησιμοποιούνται για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών για την παραγωγή υλικών■ Διάστημα παραγωγής pH: min. span 1 pH max. span 20 pH ORP: min. span 100 mV max. span 3000 mV rH: min. span 2 rH max.διάστημα 100 rH Θερμοκρασία: min. span 25 oC max. span 170 oC Φεβρουάριος 02, 2016-00 4 Όλα τα δικαιώματα διατηρούνται.Μία έξοδος 4-20 mA DC Note: Ανεπάρκεια: ±0,02 mA Δίδυμη ψηφιακή επικοινωνία HART, επικαλυμμένη με σήμα mA (4-20mA) Λειτουργία εξόδου: Γραμμική ή μη γραμμική (πίνακας 21 βημάτων) Λειτουργία εγκατάλειψης:(NAMUR 43 εκτός ISC) χωρίς HART/PH201G: Κάτω: 3,6 mA (σημείο: 3,8 έως 20,5 mA για pH/ORP, SC και DO) (σημείο: 3,9 έως 20,5 mA για ISC) Πάνω: 22 mA Με HART/PH201G: Κάτω: 3,6 mA για pH/ORP, SC και DO Κάτω: 3,9 mA για ISC (σημείο: 3,8 έως 20.5 mA για το pH/ORP, SC και DO) (σημείο: 3,9 έως 20,5 mA για ISC) Μέχρι: 22mA ■ Τροφοδοσία ισχύος ονομαστικό σύστημα 24 V συνεχούς τροφοδοσίας κυκλώματος Ένα (1) Μοντέλο αισθητήρα (1 είσοδος): 16 έως 40 V συνεχούς (για pH/ORP (αναλογικός αισθητήρας),SC και DO) 17 έως 40V DC (για το ISC) 21 έως 40V DC (για τον αισθητήρα pH/ORP SENCOM) Δύο (2) μονάδες αισθητήρα (2 εισροές)Σημείωση: Όταν το FLXA202 χρησιμοποιείται στη λειτουργία πολλαπλών σταγόνων της επικοινωνίας HART, το σήμα εξόδου αλλάζει από 12.5 mA DC σε 4 mA DC αμέσως μετά την ενεργοποίηση της ενέργειαςΣχήμα 1 Δυναμική τροφοδοσίας και αντίσταση φορτίου για pH/ORP (αναλογικός αισθητήρας),SC και DO Σχήμα 2 Πρόσθετη τάση και αντίσταση φορτίου για αισθητήρα ISC και pH/ORP SENCOM Feb. 02, 2016-00 ● Μέγιστη αντίσταση φορτίου pH/ORP (αναλογικός αισθητήρας), SC και DO: ανατρέξτε στο σχήμα 1.213 x 160 pixel Ρυθμίσεις αντίθεσης διαθέσιμες στην οθόνη αφής Γλώσσα μηνύματος: 12 (Αγγλικά, Κινέζικα, Τσεχικά, Γαλλικά, Γερμανικά, Ιταλικά, Ιαπωνικά, Κορεατικά, Πολωνικά, Πορτογαλικά, Ρωσικά και Ισπανικά) Ένας αναλυτής έχει όλες τις 12 γλώσσες.Περιγραφή για μια επιλογή γλωσσών και τα ονόματα των γλωσσών είναι γραμμένα στα αγγλικά. Σημείωση: Μόνο αγγλικά αλφάβητα και αριθμητικά είναι διαθέσιμα για έναν αριθμό ετικέτας, μια πρόσθετη περιγραφή για κάθε τιμή στην οθόνη εμφάνισης και κωδικούς πρόσβασης. Σημείωση: Μόνο για τη γλώσσα μηνύματος στην οθόνη,Παρέχονται 12 γλώσσες4. Μηχανολογικά και άλλα ■ Κουτί, Κάλυψη: • Χάλυβα από κράμα αλουμινίου + επικάλυψη από επωξικό · Χάλυβα από κράμα αλουμινίου + επικάλυψη από ουρεθάνιο · Χάλυβα από κράμα αλουμινίου + υψηλή επικάλυψη κατά της διάβρωσης Χρώμα:Ασημένιο γκρι Προστασία: IP66 (εκτός του Καναδά), Τύπος 4X (εκτός του Καναδά), Τύπος 3S/4X (Καναδά) ■ Μέγεθος καλωδίου και τερματικού καλωδίου Μέγεθος καλωδίου: Εξωτερική διάμετρος: 6 έως 12 mm (κατάλληλο για καλωδιακό αδένα M20) Μέγεθος βίδες τερματικού:M4 ροπή στροφής: 1.2 N•m Τερματικό καλώδιο: Τερματικό πιν, τερματικό δακτυλίδι και τερματικό σπαθί μπορούν να χρησιμοποιηθούν για τερματικά της τροφοδοσίας ενέργειας του αναλυτή και τερματικά των αισθητήρων. Τερματικό γείωσης: πρέπει να χρησιμοποιείται τερματικό δακτυλίδι.Τερματικό πινΔιάμετρος πιν: μέγιστο 1,9 mm Τερματικό δακτυλίου και σπαθιάς: πλάτος: μέγιστο 7,8 mm ■ Εισαγωγή καλωδίου 3 τρύπες, M20 καλωδιακή αδένας x 3 τεμάχια Σημείωση: Ο καλωδιακός αδένας και η πρίζα παρέχονται με αναλυτή.αλλά δεν έχουν συναρμολογηθεί στον αναλυτή. ■ Εγκατάσταση Εγκατάσταση υλικού (προαιρετική): • Παγκόσμιο κιτ εγκατάστασης (Σημείωση) • Εγκατάσταση υλικού για σωλήνες και τοίχους • Εγκατάσταση υλικού για πάνελ Σημείωση:Αυτό το κιτ περιέχει το υλικό τοποθέτησης σωλήνων και τοίχων και το υλικό τοποθέτησης πάνελΚουκούπι (επιλογή):• Ατσάλι από ανοξείδωτο χάλυβα • Ατσάλι από ανοξείδωτο χάλυβα με επικάλυψη ουρεθάνου • Ατσάλι από ανοξείδωτο χάλυβα με επικάλυψη επωξείδωτου χάλυβα ■ Πλάκα ετικέτας από ανοξείδωτο χάλυβα Όταν ορίζεται ο πρόσθετος κωδικόςΗ ετικέτα που περιέχει τον αριθμό της ετικέτας παραδίδεται μαζί με τον αναλυτή.8 40 Μέτρηση τάσης (V) 2 αισθητήρων Αντίσταση φορτίου (Ω) Περιοχή ψηφιακής επικοινωνίας (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 Εκτός SENCOM τάση (V) αντίσταση φορτίου (Ω) ψηφιακή εμβέλεια επικοινωνίας (HART) 18.2 21 5 Όλα τα δικαιώματα διατηρούνται.Ηλεκτρική Εταιρεία Yokogawa GS 12A01A03-01EN ■ Προσαρμοστής αγωγού Χρησιμοποιώντας προαιρετικό προσαρμοστή • G1/2 (ποσότητα)• 1/2NPT (ποσότητα: 3) • M20 x 1,5 (ποσότητα: 3) Αυτοί οι προσαρμογείς αγωγού παρέχονται με αναλυτή, αλλά δεν είναι συναρμολογημένοι στον αναλυτή.■ Μέγεθος του περιβλήματος 165 x 165 x 155 mm (W x H x D). 2.5 kg ■ Θερμοκρασία λειτουργίας περιβάλλοντος -20 έως +55 oC ■ Θερμοκρασία αποθήκευσης -30 έως +70 oC ■ υγρασία 10 έως 90% RH σε θερμοκρασία 40 oC (μη συμπυκνωτική) ■ ΈγγραφοΚεφάλαιο: Εγχειρίδιο εκκίνησης γραμμένο στα αγγλικά Προφυλάξεις ασφαλείας γραμμένα στα αγγλικά CD-ROM: Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 αριθ. 61010-1 CAN/CSA-C22.2 αριθ. 61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 Τάξη Α,Πίνακας 2 (Για χρήση σε βιομηχανικές εγκαταστάσεις) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 Τάξη Α, Ομάδα 1 Νότια Κορέα Ηλεκτρομαγνητικό Πρότυπο Συμμόρφωσης Τάξη A 한국 전자파적합성 기준 Υψόμετρος εγκατάστασης: 2000 m ή λιγότερο Κατηγορία με βάση την IEC 61010:Ι (Σημείωση 1) Στον βαθμό ρύπανσης που βασίζεται στην IEC 61010: 2 (Σημείωση 2) Σημείωση 1: Η κατηγορία εγκατάστασης, που ονομάζεται κατηγορία υπερήτασης, προσδιορίζει την τάση αντοχής σε παλμούς.δύο καλωδίων πομπός) χρησιμοποιείται για σύνδεση με κυκλώματα στα οποία λαμβάνονται μέτρα για τον περιορισμό των παροδικών υπερφυσικών τάσεων σε κατάλληλα χαμηλό επίπεδοΣημείωση 2: Ο βαθμός ρύπανσης υποδηλώνει τον βαθμό ύπαρξης στερεών, υγρών, αερίων ή άλλων περιεχομένων που μπορεί να μειώσουν τη διηλεκτρική αντοχή.Εσωτερική ασφάλεια και μη εμπρησμός (κωδικός επακόλουθου Τύπος : -CB, -CD, -DD): Έγκριση εσωτερικής ασφάλειας ATEX Εφαρμόσιμο πρότυπο Εκρηκτικές ατμόσφαιρες EN 60079-0:2012/A11: 2013 Εξοπλισμός - Γενικές απαιτήσεις EN 60079-11:2012 Προστασία του εξοπλισμού από την εσωτερική ασφάλεια Τύπος προστασίας II 1 G Ex ia IIC T4 Ga Ομάδα: ΙΙ Κατηγορία: 1G T4: για θερμοκρασία περιβάλλοντος:20 έως 55oC Πίεση ατμόσφαιρας: 80kPa (0,8bar) έως 110kPa (1,1bar) IECEx Έγκριση εσωτερικής ασφάλειας Εφαρμόσιμο πρότυπο IEC 60079-0: 2011 Μέρος 0:Εξοπλισμός - Γενικές απαιτήσεις IEC 60079-11: 2011 Μέρος 11: Προστασία του εξοπλισμού από την εσωτερική ασφάλεια Τύπος προστασίας Ex ia IIC T4 Ga T4: για θερμοκρασία περιβάλλοντος: 20 έως 55oC Πίεση ατμόσφαιρας: 80kPa (0,8bar) έως 110kPa (1.1bar) FM Εσωτερική ασφάλεια και έγκριση χωρίς κίνητρα Εφαρμόσιμο πρότυπο Τάξη-3600: Πρότυπο έγκρισης 2011 για ηλεκτρικό εξοπλισμό για χρήση σε επικίνδυνες (ταξινομημένες) τοποθεσίες Γενικές απαιτήσεις κλάση-3610:Πρότυπο έγκρισης 2010 για εγγενώς ασφαλείς συσκευές και συναφείς συσκευές για χρήση στην κατηγορία Ι, ΙΙ και ΙΙΙ, Τμήμα 1, Επικίνδυνες (Ενταγμένες) Τοποθεσίες Τάξη-3611: 2004 Μη εμπρηστικός ηλεκτρικός εξοπλισμός για χρήση στις τάξεις Ι και ΙΙ, Τάξη 2 και Τάξη III, Τάξεις 1 και 2,Επικίνδυνες τοποθεσίες κλάση 3810: 2005 Ηλεκτρικός εξοπλισμός για μέτρηση, έλεγχο και εργαστηριακή χρήση ANSI/NEMA 250:2014 Περιφράγματα για ηλεκτρικό εξοπλισμό (μέγιστο 1000 V) ANSI/ISA 60079-0 2013 Μέρος 0:Γενικές απαιτήσεις ANSI/ISA 60079-11 2014 Μέρος 11: Προστασία του εξοπλισμού από την εγγενή ασφάλεια Τύπος προστασίας Τάξη Ι, Τμήμα 1, Ομάδες Α, Β, Γ και Δ (Ενσάρκως ασφαλής) Τάξη Ι, Τμήμα 2, Ομάδες Α, Β, Γ και Δ (Δεν εμπρηστική) Τάξη Ι,Ζώνη 0, ομάδες IIC στην Haza
