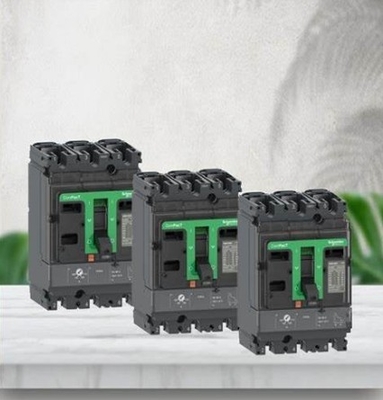

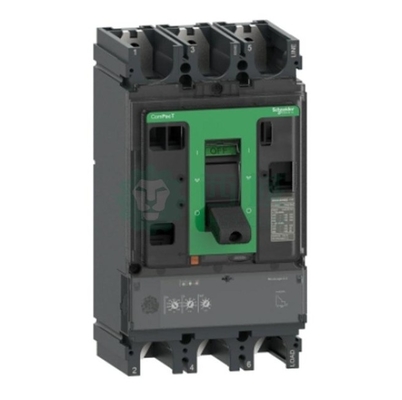

Σκενέρντερ C63N32D630 Διακόπτης κυκλωμάτων ComPacT NSX630N, 50kA σε 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 πόλοι 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Τόπος καταγωγής Κίνα
Μάρκα Schnerder
Πιστοποίηση CE
Αριθμό μοντέλου C63N32D630
Ποσότητα παραγγελίας min 1
Τιμή USD$400
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης Σε αποθέματα
Όροι πληρωμής Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 500 τμχ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Πεδίο ComPacT νέας γενιάς Ονομασία προϊόντος ComPacT NSX νέας γενιάς
σύντομο όνομα συσκευών NSX630N περιγραφή πόλων 3P
Περιγραφή των προστατευόμενων στύλων τρισδιάστατος
Επισημαίνω

3D διακόπτης κυκλωμάτων ComPacT NSX630N

,

Διακόπτης κυκλωμάτων 50kA ComPacT NSX630N

,

MicroLogic 2.3 διακόπτης κύκλου ComPacT NSX630N
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Κύρια
Πεδίο ComPacT νέας γενιάς
Ονομασία προϊόντος ComPacT NSX νέας γενιάς
Σύντομη ονομασία συσκευής NSX630N
τύπος προϊόντος ή κατασκευαστικού στοιχείου Διακόπτης κυκλώματος
Εφαρμογή της συσκευής Διανομή
περιγραφή των στύλων 3P
Περιγραφή των προστατευόμενων στύλων 3D
[Σ] ονομαστικό ρεύμα 630 A σε 40 °C
[Ue] ονομαστική τάση λειτουργίας 690 V AC 50/60 Hz
Τύπος δικτύου Κλιματισμός
Συχνότητα δικτύου 50/60 Hz
Κατάλληλότητα για απομόνωση Ναι, σύμφωνα με την EN/IEC 60947-2
Κατηγορία χρήσης Κατηγορία Α
[Icu] ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος 85 kA Icu σε 220/240 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
50 kA Icu σε 380/415 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
42 kA Icu σε 440 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
30 kA Icu σε ισχύ 500 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
22 kA Icu σε 525 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
10 kA Icu σε 660/690 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
50 kA σε 480 V AC 50/60 Hz σύμφωνα με το UL 508
Επίπεδο απόδοσης N 50 kA 415 V AC
Ονομασία μονάδας ταξιδιού Μικρολογική 2.3
Τεχνολογία μονάδας ταξιδιού Ηλεκτρονικά
Λειτουργίες προστασίας μονάδας ταξιδιού ΑΕΠ
Τύπος ελέγχου Εναλλακτικά
Τρόπος τοποθέτησης διακόπτη Καθορισμένο
Συμπληρωματικό
[Ui] ονομαστική τάση μόνωσης 800 V AC 50/60 Hz
[Uimp] ονομαστική ώθηση αντέχουν τάση 8 kV
[Ics] ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε λειτουργία 85 kA σε 220/240 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
50 kA σε 380/415 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
42 kA σε 440 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
30 kA σε ισχύ 500 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
11 kA σε 525 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
10 kA σε 660/690 V AC 50/60 Hz σύμφωνα με την IEC 60947-2
Μηχανική αντοχή 15000 κύκλοι
Ηλεκτρική αντοχή 8000 κύκλοι σε 440 V In/2
4000 κύκλοι σε 440 V In
6000 κύκλοι σε 690 V In/2
2000 κύκλοι σε 690 V In
Απόσπαση ισχύος ανά στύλο 390,69 W
στήριξη τοποθέτησης Πλακέτα πίσω
Θέση τοποθέτησης Οριζόντια και κατακόρυφη
Σιγά στην πλάτη.
Σύνδεση προς τα πάνω Μπροστά
συνδεσιμότητα προς τα κάτω Μπροστά
Στροφή σύνδεσης 45 χιλιοστά
Τύπος προστασίας L: για την προστασία από υπερφόρτωση (μακρός χρόνος)
Έτσι: για την προστασία από βραχυκυκλώματα με σταθερή καθυστέρηση
Ι: για προστασία από στιγμιαία βραχυκυκλώματα
Αξιολόγηση μονάδας ταξιδιού 630 A σε 40 °C
Τύπος ρυθμίσεως μακροχρόνιας ανάληψης Ir (θερμική προστασία) Ρυθμιζόμενες 9 ρυθμίσεις
[Ir] εύρος ρύθμισης λήψης προστασίας μακροχρόνιας διάρκειας 250...630 Α
Τύπος ρύθμισης καθυστέρησης προστασίας μακράς διάρκειας tr Καθορισμένο
[tr] εύρος ρύθμισης καθυστέρησης προστασίας σε μεγάλο χρονικό διάστημα 400 s σε 1,5 x Ir
16 δευτερόλεπτα σε 6 x Ir
11 δευτερόλεπτα σε 7,2 x Ir
θερμική μνήμη 20 λεπτά πριν και μετά την πρόσκρουση
Τύπος ρύθμισης λήψης προστασίας βραχείας διάρκειας Isd Ρυθμιζόμενες 9 ρυθμίσεις
[Isd] Πεδίο ρύθμισης μικροχρονικής προστασίας 1.5...10 x Ιρ
Τύπος ρύθμισης καθυστέρησης προστασίας μικρού χρόνου tsd Καθορισμένο
Τύπος ρυθμίσεως στιγμιαίας προστασίας II Καθορισμένο
[Ii] εύρος ρύθμισης στιγμιαίας προστασίας 6900 Α
Προστασία κατά της διαρροής γης Χωρίς
Ζώνη επιλεκτικής διασύνδεσης ZSI Χωρίς
Αριθμός θέσεων για ηλεκτρικά βοηθητικά 6 θέσεις
Τοπική σηματοδότηση Λάμψη LED (πράσινο) για έτοιμη λειτουργία
LED 105 % Ir (κόκκινο) για υπερφόρτωση
LED 90 % Ir (πορτοκαλί) για υπερφόρτωση
Διάμετρο (W) 140 χιλιοστά
Υψόμετρο (H) 255 mm
Βαθμός (D) 110 χιλιοστά
καθαρό βάρος 6.2 kg
Περιβάλλον
Προδιαγραφές EN/IEC 60947
Πιστοποιήσεις προϊόντων ΚΑΚ
ΕΑΚ
Ναυτικός
Κατηγορία υπερτάσης Τάξη ΙΙ
Τάξη προστασίας από ηλεκτροπληξία Τάξη ΙΙ
Στον βαθμό ρύπανσης 3 σύμφωνα με την IEC 60664-1
Στόχος προστασίας ΠΙ IP40 σύμφωνα με την IEC 60529
IK βαθμός προστασίας IK07 σύμφωνα με την IEC 62262
Θερμοκρασία αέρα περιβάλλοντος για λειτουργία -25...70 °C
Θερμοκρασία αέρα περιβάλλοντος για αποθήκευση -50...85 °C
Σχετική υγρασία 0... 95%
Υψόμετρο λειτουργίας 0...2000 m χωρίς υποβάθμιση
2000 m...5000 m με υποτίμηση
Μονάδες συσκευασίας
Μονάδα Τύπος συσκευασίας 1 ΕΠΕ
Αριθμός μονάδων στο πακέτο 1 1
Συσκευή 1 Υψόμετρο 150,0 εκατοστά
Πακέτο 1 πλάτος 160,0 εκατοστά
Πακέτο 1 Διάρκεια 29.5 εκατοστά
Συσκευή 1 Βάρος 50,732 κιλά
Ενότητα Τύπος συσκευασίας 2 S04
Αριθμός μονάδων στο πακέτο 2 2
Πακέτο 2 Υψόμετρο 300,0 εκατοστά
Πακέτο 2 πλάτος 400,0 εκατοστά
Πακέτο 2 Διάρκεια 600,0 εκατοστά
Πακέτο 2 Βάρος 12.318 κιλά
