Πίνακας 2 - Επικαιροποιήσεις για την παραγωγή ηλεκτρικής ενέργειας

Το τερματικό είναι σχεδιασμένο για χρήση σε ενδογραμμικό σταθμό.ΑΓια να γίνει αυτό, εφαρμόζεται τάση συνεχούς τάσης 24 V (U24VΗ ισχύς των επικοινωνιών (UΑ) παράγεται από αυτή την τάση.

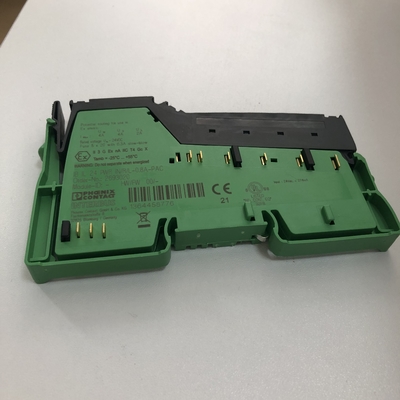

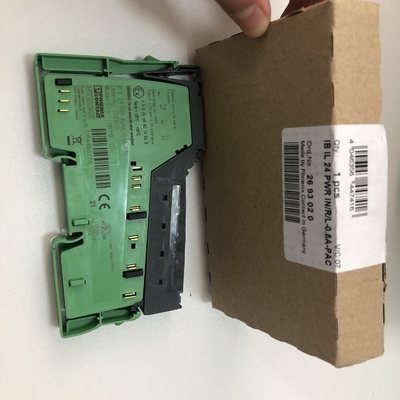

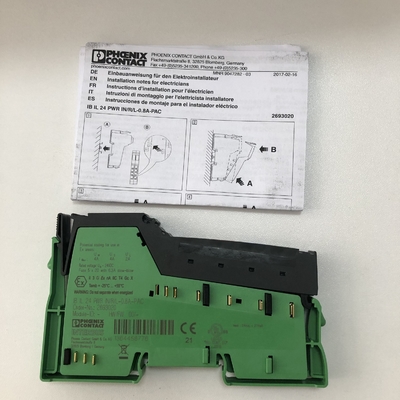

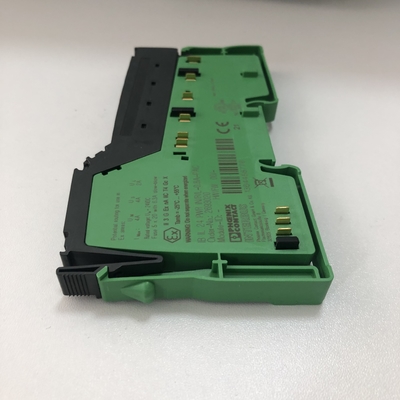

1 Περιγραφή Τερματικός σταθμός ενσωματωμένης ενίσχυσης για την ισχύ επικοινωνίας UL 0,8 A IB IL 24 PWR IN/R/L-0,8A-PAC © PHOENIX CONTACT Δελτίο δεδομένων Ο τερματικός σταθμός έχει σχεδιαστεί για χρήση σε ενσωματωμένο σταθμό.Εάν επιτευχθεί το μέγιστο φορτίο του συνδετήρα λεωφορείου για την ισχύ επικοινωνιών (UL)Για να γίνει αυτό, εφαρμόστε μια τάση 24 V DC (U24V) στο τερματικό.Χαρακτηριστικά Προμήθεια τάσης 24 V για την παραγωγή ισχύος επικοινωνίας (UL) έως 0.8 Α Από την έκδοση υλικού 00, εγκεκριμένη για χρήση σε εκρηκτικές περιοχές ζώνης 2Κίνδυνος έκρηξης όταν χρησιμοποιείται σε ενδεχομένως εκρηκτικές περιοχέςΤο παρόν δελτίο δεδομένων ισχύει μόνο σε συνδυασμό με το εγχειρίδιο χρήσης του IL SYS INST UM E.Μπορείτε να το κατεβάσετε από το προϊόν στο phoenixcontact.net/προϊόντα

Πληροφορίες παραγγελίας Συσκευές Τύπος Παραγγελίας Αριθμός Μονάδων/Μονάδων Σύνδεσμος, έγχρωμος, για ενδογραμμικά ενεργειακά και τερματικά τεμάχια τμημάτων (Συνδέσμος/Ανταλλακτής) IB IL SCN-PWR IN-CP 2727637 10 Πεδίο επισήμανσης, πλάτος: 12.2 mm (Σημείωση) IB IL FIELD 2 2727501 10 Εισαγωγή ταινίας, φύλλο, λευκό, χωρίς ετικέτα, μπορεί να επισημανθεί με: Συστήματα εκτύπωσης γραφείου: Εκτυπωτής λέιζερ, Τύπος τοποθέτησης: Εισαγωγή, Πεδίο γράμματος: 62 x 10 mm (Σημείωση) ESL 62X10 0809492 1 Τύπος τεκμηρίωσης Αριθμός παραγγελίαςΑτομικές μονάδεςΟδηγία χρήσης, Αγγλικά, Τερματικά αυτοματισμού της σειράς προϊόντων Inline IL SYS INST UM E - - Μέγεθος (ονομαστικό μέγεθος σε mm) πλάτος 12,2 mm ύψος 119,8 mm βάθος 71,5 mm 4 Τεχνικά δεδομένα 119,8 71,5 Γενικές πληροφορίες Χρώμα πράσινο Βάρος 65 g (με σύνδεσμο) Τύπος τοποθέτησης DIN σιδηρόδρομος Θέρμανση περιβάλλοντος (λειτουργία) -25 °C... 55 °C Θέρμανση περιβάλλοντος (αποθήκευση/μεταφορά) -25 °C...85 °C Επιτρεπόμενη υγρασία (λειτουργία) 10 % ... 95 % (μη συμπυκνωτική) Επιτρεπόμενη υγρασία (αποθήκευση/μεταφορά) 10 %... 95 % (μη συμπυκνωτική) IB IL 24 PWR IN/R/L-0.8A-PAC 7914_en_02 PHOENIX CONTACT 4 / 8 Πίεση αέρα (λειτουργία) 70 kPa...106 kPa (μέχρι 3000 m πάνω από την επιφάνεια της θάλασσας) Πίεση αέρα (αποθήκευση/μεταφορά) 70 kPa ... 106 kPa (μέχρι 3000 m πάνω από την επιφάνεια της θάλασσας) βαθμός προστασίας IP20 Τάξη προστασίας III, IEC 61140, EN 61140, VDE
