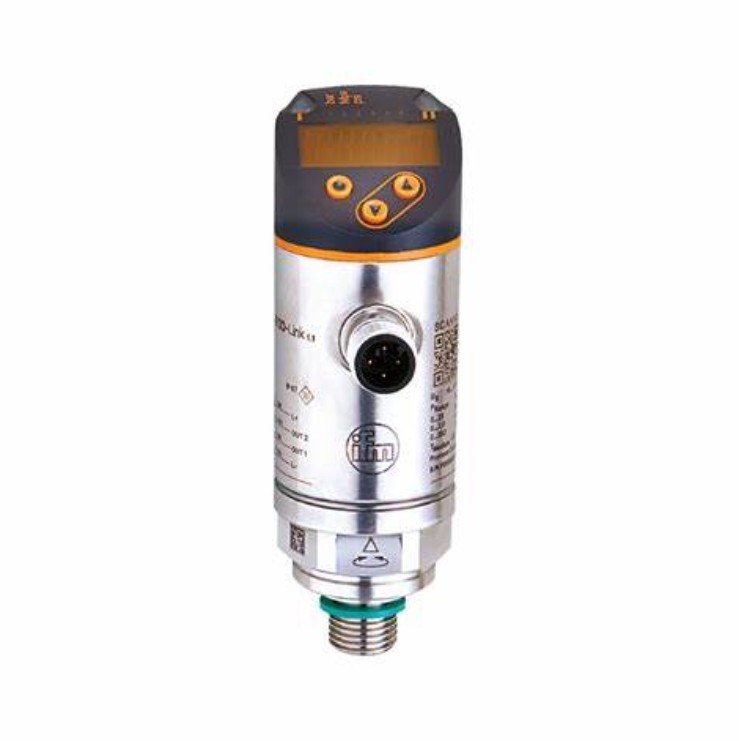

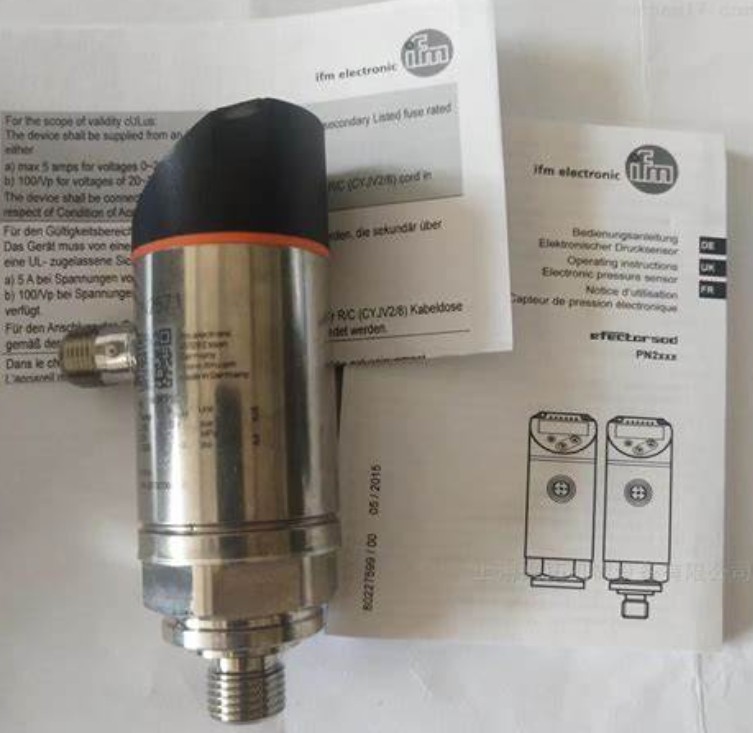

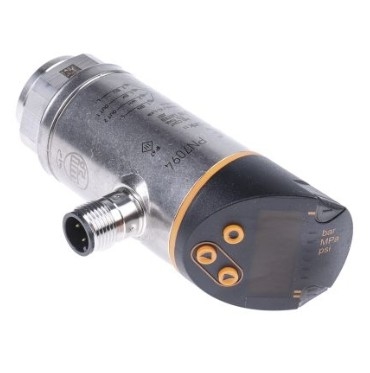

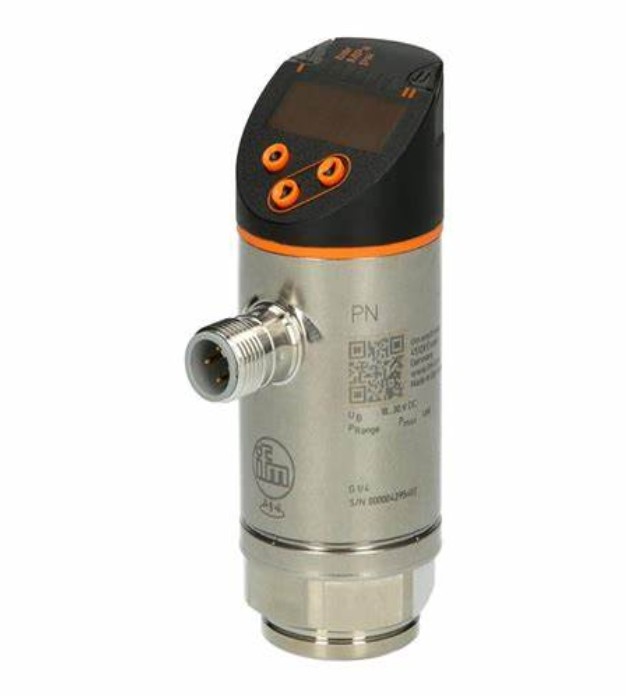

Δέκτης πίεσης IFM με οθόνη PN2571 PN-250-SEG14-MFRKG/US/ /V

  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2571 PN-250-SEG14-MFRKG/US/ /V
Τόπος καταγωγής Κίνα
Μάρκα IFM
Πιστοποίηση CE
Αριθμό μοντέλου PN2571
Ποσότητα παραγγελίας min 1
Τιμή USD$370
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης 4-6 εβδομάδες
Όροι πληρωμής Δ/Κ, D/Α, D/P, T/T, Western Union, MoneyGram

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Μέση θερμοκρασία [°C] -25...80 Αντίσταση κενού [mbar] - 1000
Χρόνος καθυστέρησης ενεργοποίησης [s] - Ναι, ναι. Συνολικός αριθμός εκροών 2
Επισημαίνω

Δέκτης πίεσης PN2571 με οθόνη

,

IFM Αισθητήρας πίεσης με οθόνη

,

Ηλεκτρονικός αισθητήρας πίεσης με οθόνη
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Χαρακτηριστικά του προϊόντος
Αριθμός εισροών και εξόδων Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1
Πεδίο μέτρησης
0...250 bar 0...3625 σπι 0...25 MPa
Σύνδεση διαδικασίας Εξωτερικό νήμα (DIN EN ISO 1179-2)
Εφαρμογή
Σύστημα Χρυσόχρωμα επαφές
Στοιχείο μέτρησης μεταλλικό λεπτόφυλλο κύτταρο
Εφαρμογή για βιομηχανικές εφαρμογές
Ενημέρωση υγρά και αέρια
Μέση θερμοκρασία [°C] -25...80
Ελάχιστη πίεση διάσπασης
1200 bar 17400 psi 120 MPa
Διορισμός πίεσης
500 bar 7250 σπι 50 MPa
Αντίσταση κενού [mbar] - 1000
Τύπος πίεσης σχετική πίεση
Ηλεκτρικά δεδομένα
Δραστηριακή τάση [V] 18...30 DC· (σε SELV/PELV)
Συνεχή κατανάλωση [mA] < 35
Ελάχιστη αντίσταση μόνωσης [MΩ] 100(500 V DC)
Τάξη προστασίας ΙΙΙ
Προστασία αντίστροφης πολικότητας - Ναι, ναι.
Χρόνος καθυστέρησης ενεργοποίησης [s] 0.3
Ενσωματωμένος φύλακας - Ναι, ναι.
Εισόδους / εξόδους
Αριθμός εισροών και εξόδων Αριθμός ψηφιακών εξόδων: 2; Αριθμός αναλογικών εξόδων: 1
Αποδόσεις
Συνολικός αριθμός εκροών 2
Σημείο εξόδου σήμα διακόπτη· αναλογικό σήμα· IO-Link· (διαμορφώσιμο)
Ηλεκτρικός σχεδιασμός Εθνική Εταιρεία/Εθνική Εταιρεία
Αριθμός ψηφιακών εξόδων 2
Λειτουργία εξόδου κανονικά ανοικτό / κλειστό (διαμορφωτέο)
Μέγιστη τάση πτώσης διακόπτη DC [V] 2
Διορισμένο συνεχές ρεύμα της ισχύος εξόδου διακόπτη DC [mA] 250
Συγκοινωνιακή συχνότητα DC [Hz] < 500
Αριθμός αναλογικών εξόδων 1
Αναλογικό ρεύμα εξόδου [mA] 4- Ναι.20; (εκκλιμακώσιμη 1: 5)
Μέγιστο φορτίο [Ω] 500
Ανάλογη τάση εξόδου [V] 0- Ναι.10; (εκκλιμακώσιμη 1: 5)
Ελάχιστη αντίσταση φορτίου [Ω] 2000
Προστασία από βραχυκύκλωμα - Ναι, ναι.
Τύπος προστασίας από βραχυκύκλωμα ναι (χωρίς κλειδαριά)
Προστασία από υπερφόρτωση - Ναι, ναι.
Περιοχή μέτρησης/καθορισμού
Πεδίο μέτρησης
0...250 bar 0...3625 σπι 0...25 MPa
Ανάλογο σημείο εκκίνησης
0...200 μπαρ 0...2900 psi 0...20 MPa
Αναλογικό τελικό σημείο
50...250 bar 725...3625 σπι 5...25 MPa
Εγκαταστατική ρύθμιση / CMPT = 2
Σημείο ρύθμισης SP
1.5...250 bar 25...3625 σπι 0.15...25 MPa
Σημείο επαναφοράς rP
0.5...249 μπαρ 10...3610 psi 0.05- Ναι.24.9 MPa
Ελάχιστη διαφορά μεταξύ SP και rP
1.5 bar 15 σπι 0.15 MPa
Σε βήματα
0.5 bar 5 σπι 00,05 MPa
Status_B Υψηλή ανάλυση / CMPT = 3
Σημείο ρύθμισης SP
1.6...250 bar 23...3626 σπι 0.16...25 MPa
Σημείο επαναφοράς rP
0.5...249 μπαρ 8...3611 σπι 0.05- Ναι.24.9 MPa
Ελάχιστη διαφορά μεταξύ SP και rP
1.1 bar 15 σπι 0.11 MPa
Σε βήματα
0.1 bar 1 σπι 00,01 MPa
Ακριβότητα / αποκλίσεις
Ακριβότητα σημείου διακόπτη [% του εύρους] < ± 0,4(Αναστρέψτε 1:1)
Επαναλαμβανόμενη ικανότητα [% του εύρους] < ± 0,1; (με διακυμάνσεις θερμοκρασίας < 10 K, χαμηλότερη στροφή 1:1)
Απόκλιση των χαρακτηριστικών [% του εύρους] < ± 0,25 (BFSL) / < ± 0,5 (LS) · (Αναστρέψτε 1:1; BFSL = Καλύτερη κατάλληλη ευθεία γραμμή, LS = ρύθμιση οριακής τιμής)
Απόκλιση υστερέσης [% του εύρους] < ± 0,1(Αναστρέψτε 1:1)
Διάταξη του χρονοδιαγράμματος < ± 0,05- Ακούστε.1· ανά 6 μήνες)
Συντελεστής θερμοκρασίας μηδενικού σημείου [% του εύρους / 10 K] 0,2; (-25...80 °C)
Δείκτης θερμοκρασίας διαστήματος [% του διαστήματος / 10 K] 0,2; (-25...80 °C)
Σημειώσεις για την ακρίβεια / απόκλιση ακρίβεια σημείου διακόπτη, σφάλμα γραμμικότητας σύμφωνα με την DNV GL: < ± 1%: < ± 1%
Χρόνοι αντίδρασης
Χρόνος απόκρισης [ms] < 1.5
Προγραμματισμός χρόνου καθυστέρησης dS, dr [s] 0- Ναι.50
Αξία της διαδικασίας αποσβεσμού dAP [s] 0- Ναι.4
Αμβλύνσεις για την αναλογική έξοδο dAA [s] 0- Ναι.4
Μέγιστος χρόνος απόκρισης αναλογικής εξόδου [ms] 3
Λογισμικό / προγραμματισμός
Επιλογές ρύθμισης παραμέτρων υστερέση / παράθυρο· ανοιχτό / κλειστό κανονικά· καθυστέρηση ανάφλεξης/αποσύνδεσης· αποσβέσεις· μονάδα εμφάνισης· έξοδο ρεύματος/τάσης
Διασύνδεση
Διασύνδεση επικοινωνίας ΙΟ-Link
Τύπος μετάδοσης COM2 (38,4 kBaud)
Αναθεώρηση IO-Link 1.1
Πρότυπο SDCI Δελτίο ΕΚ 61131-9
Τρόπος SIO - Ναι, ναι.
Απαιτούμενη κατηγορία κύριου λιμένα Α· (όταν η πίδα 2 δεν είναι συνδεδεμένη: Β)
Υποστηριζόμενα αναγνωριστικά συσκευών
Τύπος λειτουργίας ΣυσκευήID
Εγκαταστατική ρύθμιση / CMPT = 2 460
Status_B Υψηλή ανάλυση / CMPT = 3 639
Σημείωση
Για περισσότερες πληροφορίες, ανατρέξτε στο αρχείο IODD PDF στο "Downloads"
Εγκαταστατική ρύθμιση / CMPT = 2
Προφίλ Έξυπνος αισθητήρας: μεταβλητή δεδομένων επεξεργασίας, αναγνώριση συσκευής, διάγνωση συσκευής
Min. χρόνος κύκλου διαδικασίας [ms] 2.3
Πίεση ανάλυσης IO-Link [bar] 0.1
Δεδομένα διαδικασίας IO-Link (κυκλικά)
Λειτουργία μήκος bit
πίεση 14
πληροφορίες για τη διπλή μετάβαση 2
Λειτουργίες IO-Link (ακυκλικές) ειδική ετικέτα εφαρμογής
Status_B Υψηλή ανάλυση / CMPT = 3
Προφίλ Έξυπνος αισθητήρας ED2: Ψηφιακός αισθητήρας μέτρησης (0x000A), αναγνώριση και διάγνωση (0x4000)
Min. χρόνος κύκλου διαδικασίας [ms] 3
Πίεση ανάλυσης IO-Link [bar] 0.1
Δεδομένα διαδικασίας IO-Link (κυκλικά)
Λειτουργία μήκος bit
πίεση 16
κατάσταση συσκευής 4
πληροφορίες για τη διπλή μετάβαση 2
Λειτουργίες IO-Link (ακυκλικές) ειδική ετικέτα εφαρμογής
Προϋποθέσεις λειτουργίας
θερμοκρασία περιβάλλοντος [°C] -25...80
Θέρμανση αποθήκευσης [°C] - 40...100
Προστασία IP 65· IP 67
Δοκιμές / εγκρίσεις
ΕΜΚ
DIN EN 61000-6-2
DIN EN 61000-6-3
Αντοχή σε κρούσματα
DIN EN 60068-2-27 50 g (11 ms)
Αντίσταση σε δονήσεις
DIN EN 60068-2-6 20 g (10...2000 Hz)
ΜΤΔΜ [έτη] 129
Έγκριση UL
Αριθμός έγκρισης UL Δοκιμαστικό
Οδηγία για τις συσκευές υπό πίεση ορθή τεχνική πρακτική· μπορεί να χρησιμοποιηθεί για υγρά της ομάδας 2· υγρά της ομάδας 1 κατόπιν αιτήματος
Μηχανικά δεδομένα
Βάρος [g] 261.5
Υλικό από ανοξείδωτο χάλυβα (630/1.4542/17-4 PH); από ανοξείδωτο χάλυβα (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Υλικά (βρεγμένα μέρη) από ανοξείδωτο χάλυβα (630/1.4542/17-4 PH)
Ελάχιστοι κύκλοι πίεσης 100 εκατομμύρια
Δρόμος σφίξης [Nm] 25- Ναι.35; (υποστηριζόμενη ροπή σφίξης· Εξαρτάται από τη λιπαντική ικανότητα, τη σφραγίδα και την πίεση)
Σύνδεση διαδικασίας Εξωτερικό νήμα (DIN EN ISO 1179-2)
Σφράγιση συνδέσεων διαδικασίας FKM (DIN EN ISO 1179-2)
Ενσωματωμένο στοιχείο περιορισμού όχι (μπορεί να αναβαθμιστεί)
Δείκτες / στοιχεία χειρισμού
Εμφάνιση
Μονάδα οθόνης 3 x LED, πράσινο (βάρος, psi, MPa)
Κατάσταση αλλαγής 2 x LED, κίτρινο
Μετρούμενες τιμές αλφαριθμητική εμφάνιση, κόκκινο/πράσινο 4ψήφιο
