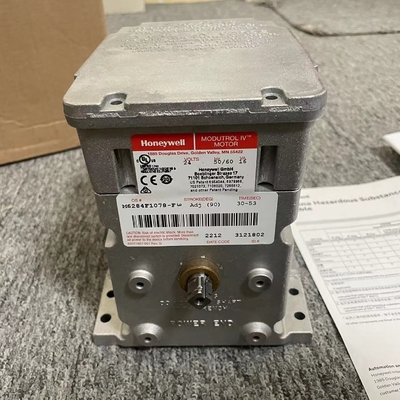

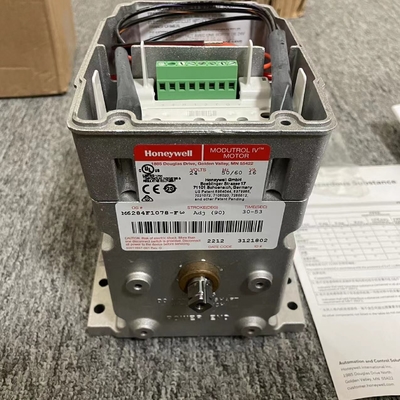

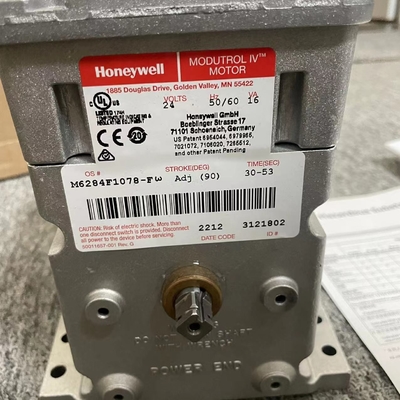

Αρχική Honeywell M6284F1078-F Modutrol κινητήρα Servo Actuator Αποθεματικό με την καλύτερη τιμή

Για μη γραμμικούς κινητήρες που λειτουργούν μόνο με ρυθμό 160°.Συμπλέξτε 24 Vac στα τερματικά του κινητήρα 2 και 3 με τον κινητήραΗ ατμόσφαιρα του κινητήρα πρέπει να είναι ανοιχτή και να είναι ανοιχτή.Μοντέλα με εσωτερικό μετασχηματιστή-Connectjumper από R έως 2 για την κίνηση του κινητήρα ανοικτού (στο χρονοδιάγραμμα του ρολογιού από το τέλος ισχύος), ή από τα τερματικά R έως i για την κίνηση του κινητήρα κλειστού (αντίστροφα από το τέλος ισχύος) μέχρις ότου ο κινητήρας φτάσει στη μέση θέση.Βλέπε σχήμα 14.3.Insert 1/8 σε,screwdriver blade into slot on inneyellowcam and MOVETOP OFSCREWDRIVER as far aspossible counterclockwise(viewed from power end)Repeat in successive cam slots until inner cam is againstcounterclockwise stop.
4.Εισάγετε 1/8 ιντσών λεπίδα κατσαβιδιού στο σχισμό της εξωτερικής κίτρινης κάμερας και ΚΑΤΑΣΤΕΙΣΤΕΙΣΤΕΙΣ ΤΟΥ ΚΑτσαβιδιού όσο το δυνατόν με το ρολόι των ρολογιών.
5- Ελέγξτε την κίνηση πριν συνδέσετε τη σύνδεση.6.Επανασύνδεση ελεγκτή, αντικατάσταση

ΙΧΕΙΡΙΑ • Αντικαθιστά τους κινητήρες M644, M944B,E,G,H,J,K,R,S και M945B,C,G,K,L,AD. • Το ολοκληρωμένο κουτί διασύνδεσης παρέχει προστασία κατά των καιρικών συνθηκών NEMA 3.• Η ολοκληρωμένη επιστροφή του ελαστικού επιστρέφει τον κινητήρα στη φυσιολογική θέση όταν διακόπτεται η παροχή ενέργειας• Ο κινητήρας και τα κυκλώματα λειτουργούν από 24 βακ.• Τα τερματικά γρήγορης σύνδεσης είναι τυποποιημένα. • Διατίθεται θήκη προσαρμοστή για να ταιριάζει το ύψος του άξονα των παλαιότερων κινητήρων. • Οι κινητήρες έχουν ρυθμιζόμενη κίνηση πεδίου (90° έως 160°). • Κεφάλαιο αλουμινίου χυτοσυστασμένου.• Διατίθενται ολοκληρωμένοι βοηθητικοί διακόπτες σε εργοστάσιο, ή μπορεί να προστεθεί πεδίο. • Ονομαστικό πρότυπο χρονοδιαγράμματος 30 δευτερολέπτων (χρονοδιαγράμματα 90°) και 60 δευτερολέπτων (160°).• Οι κινητήρες επιστροφής του ελαστικού μπορούν να λειτουργούν συνδέσεις βαλβίδων από το τέλος ισχύος ή βοηθητικούς άξονες για εφαρμογές βαλβίδων που είναι κανονικά κλειστές ή κανονικά ανοικτές. • Όλα τα μοντέλα έχουν διπλό άξονα (σφραγισμένο και χτυπημένο και στα δύο άκρα). • Όλα τα μοντέλα έχουν βοηθητικές καμάρες διακόπτη. • Σταθερή ροπή σε ολόκληρο το εύρος τάσης.• Οι κινητήρες είναι σχεδιασμένοι είτε για κανονικά ανοικτές είτε για κανονικά κλειστές βαλβίδες και αποσβεστήρες. • Τα μοντέλα της σειράς 62 περιλαμβάνουν ηλεκτρικά απομονωμένο δυνατομέτρο ανάδρασης που παρέχει ένδειξη της θέσης του άξονα. • Τα μοντέλα της σειράς 62 TRADELINE έχουν γραμμική ανάδραση,διαμορφωτέοι για την υποστήριξη κινητήρων σειράς 90Γ.
