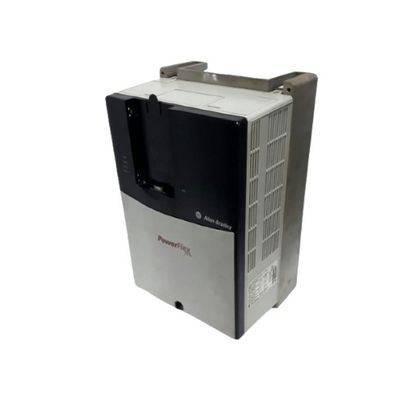

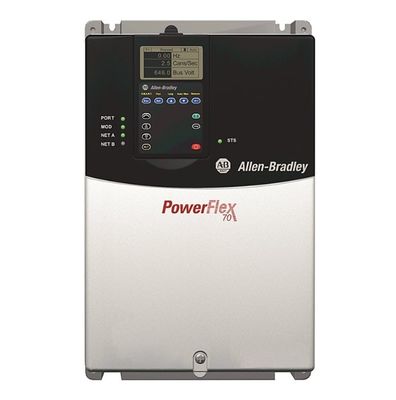

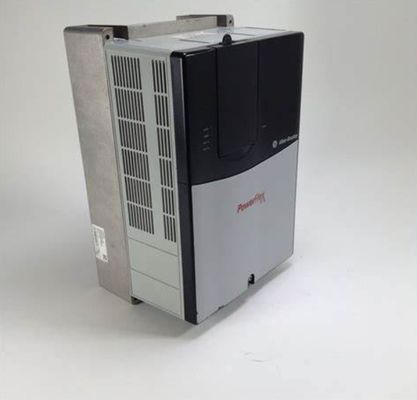

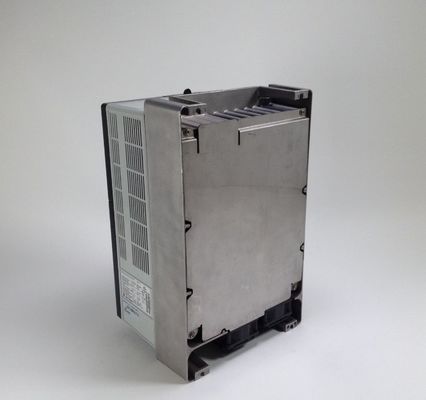

Αλεν-Μπράντλεϊ 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Φάση 30 A 15 KW Κανονικό 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Τόπος καταγωγής Κίνα
Μάρκα Allen-Bradley
Πιστοποίηση CE
Αριθμό μοντέλου 20AC030A0AYNANC0
Ποσότητα παραγγελίας min 1
Τιμή USD$1863
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης σε αποθέματα
Όροι πληρωμής Δ/Κ, D/Α, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς 500 τμχ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Στον βαθμό προστασίας (IP) Διάκριση IP20 Αριθμός αναλογικών εξόδων 1
Τάση δικτύου 400 V Ενσωματωμένη αντίσταση σπάσματος ΟΧΙ
Επισημαίνω

3 φάσεις PowerFlex70 AC Drive

,

11 kW PowerFlex70 μεταβλητή ρεύματος

,

400 V AC PowerFlex70 AC οδήγηση
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Τεχνικές προδιαγραφές

Μηχανικές

Στον βαθμό προστασίας (IP) Διάκριση IP20
Σοκ 15 G κορυφή διάρκειας 11 ms (±1,0 ms)
Δονήσεις 0.152 mm (0,006 ίντσες) μετατόπιση, 1 G κορυφή

Ηλεκτρική

Αριθμός αναλογικών εξόδων 1
Ηλεκτρική τάση 400 V
Ενσωματωμένη αντίσταση σπάσματος - Όχι, όχι.
Εσωτερικές δυναμικές αντίστοιχες πέδησης 62 Ωμ
Φρένα IGBT Εγκατασταθείσα IGBT πέδησης
Αποσύνδεση της εξόδου χαμηλής τάσης του λεωφορείου 305V DC @ 380/400V
Επίπεδο ελαττωματικής τάσης του λεωφορείου 300V DC @ 380/400V
Εσωτερική μονάδα επικοινωνίας Χωρίς ενότητα επικοινωνίας
Πηγή χαμηλής τάσης εισόδου εναλλασσόμενης τάσης 233V AC @ 380/400V
Η τάση του λεωφορείου Συνεχής ισχύς 540V @ 380/400V
Δραστηριότητα υπερτάσης λεωφορείου 810V DC @ 380/400V
Διορισμένο ρεύμα διακόπτη, μέγιστο 120 A @ 400 V εναλλασσόμενο ρεύμα, 3 φάσεις
Διορισμένο ρεύμα προστατευτικού κυκλώματος κινητήρα, μέγιστο 50 A @ 400 V εναλλασσόμενο ρεύμα, 3 φάσεις
Διορισμένο ρεύμα εξόδου, συνεχές 30 A @ 400 V εναλλασσόμενο ρεύμα, 3 φάσεις
Διορισμένο ρεύμα εξόδου, 1 λεπτό 33 A @ 400 V εναλλασσόμενο ρεύμα, 3 φάσεις
Διορισμένο ρεύμα εξόδου, 3 δευτερόλεπτα 45 A @ 400V AC, 3-φάση
Λογικός έλεγχος 0.5 δευτερόλεπτα τουλάχιστον, 2 δευτερόλεπτα τυπικά
Αντίσταση πέδησης Χωρίς αντίσταση πέδησης που είναι τοποθετημένη στην κίνηση
Κατηγορία ρεύματος εισόδου 30.3 A @ 400V AC, 3-φάση
Έγγραφα Εγχειρίδιο
Συχνότητα φορέα Τυποποιημένος έλεγχος: 2, 3, 4, 5, 6, 7, 8, 9 και 10 kHz, έλεγχος διανυσμάτων: 2, 4, 8 και 12 kHz, ονομαστική κίνηση βασισμένη σε 4 kHz
Διάμετρος κωδικοποιητή 90° ± 27°
Επεξεργασία υπερτάσης εισόδου εναλλασσόμενης τάσης 475V AC @ 380/400V
Κατηγορία ισχύος εισόδου 21 kVA @ 400V εναλλασσόμενο ρεύμα, 3 φάσεις
Διορισμός ρεύματος ασφάλειας με χρονομετρητή διπλού στοιχείου 40...60 A @ 400 V εναλλασσόμενο ρεύμα, 3 φάσεις
Κατηγορία ρεύματος ασφάλειας μη χρονικής καθυστέρησης 40...120 A @ 400V AC, 3 φάσεις
Θερμοστάστορες αποβλήτων Παρακολούθηση με υπερπροσωρινή κίνηση μικροεπεξεργαστή
Αναλογία ισχύος κινητήρα προς ισχύ κινητήρα, μέγιστο Συνιστώμενη αναλογία όχι μεγαλύτερη από 2:1
Τρόποι διακοπής Πολλαπλές προγραμματιζόμενες λειτουργίες στάσης, συμπεριλαμβανομένων των ∆ιαδρομικών, Ακτινικών, DC-φρένων, Ταχείων φρένων, Διαδρομικών και S-curve
Ακριβότητα συχνότητας Ψηφιακή είσοδος: εντός ± 0,01% της ρυθμιζόμενης συχνότητας εξόδου
Επιτάχυνση/βράδυνση Δύο ανεξάρτητα προγραμματισμένοι χρόνοι επιτάχυνσης και μείωσης.
Αριθμός ψηφιακών εισροών 6
Αριθμός ψηφιακών εξόδων 2
Αριθμός αναλογικών εισροών 2
Εσωτερική απώλεια βατ 42.9 W @ 400V, 15 Hp κανονικής ισχύος
Τετάρτη 460V @ 380...480V ονομαστική τάση κίνησης, 480V ονομαστική τάση γραμμής
Υποστηρικτικό πρωτόκολλο για το DeviceNet - Ναι, ναι.
Πρότυπο ανθρώπινης διεπαφής Χωρίς άδεια πινακίδα.
Επιτρεπόμενη εφαρμογή σε βιομηχανική περιοχή - Ναι, ναι.
Εξωτερική απώλεια βατ 432.9 W @ 400V, 15 Hp κανονικής ισχύος
Συνολική απώλεια βατ 475.8 W @ 400V, 15 Hp κανονικής ισχύος
Υποστηρικτικό πρωτόκολλο για το EtherNet/IP - Ναι, ναι.
Τεχνολογία 480V @ 380...480V ονομαστική ισχύς κίνησης, 460V ονομαστική τάση κινητήρα
Κύρια συχνότητα 50 Hz
Πεδίο συχνότητας εξόδου Κανονικός έλεγχος: 0...400 Hz, ενισχυμένος έλεγχος: 0...500 Hz
Εσωτερικό φιλτράρισμα EMC Δεύτερο φίλτρο περιβάλλοντος σύμφωνα με την οδηγία ΕΚ για τα ΕΜΚ (89/336/ΕΟΚ)
Επιλογή ανατροφοδότησης Καμία ανατροφοδότηση
Οδήγηση πλήρους ισχύος 460...528V @ 380...480V ονομαστική τάση κίνησης, 460V ονομαστική τάση κινητήρα
Πεδίο λειτουργίας του κινήτρου 342...528V @ 380...480V ονομαστική τάση κίνησης, 460V ονομαστική τάση κινητήρα
Ρυθμισμός ροπής Χωρίς ανατροφοδότηση +/-10%, με ανατροφοδότηση +/- 5%
Τύπος περιβλήματος Εγκατάσταση πάνελ-IP20/NEMA τύπου 1
Κατηγορία ρεύματος εξόδου 30 άμπερες, 15 kW κανονικής λειτουργίας, 11 kW βαριάς λειτουργίας, πλαίσιο D
Λειτουργία ανεμιστήρα ψύξης Τάγματα Β, D και Ε: ο ανεμιστήρας λειτουργεί όταν εφαρμόζεται ισχύς και σε κατάσταση λειτουργίας
Επιλογές ελέγχου Βελτιωμένο έλεγχο με 24V I/O
Δραστηριότητα υπερστροφής Περιορισμός ρεύματος λογισμικού: 20...160% του ονομαστικού ρεύματος
Αποτελεσματικότητα 970,5% σε ονομαστική ισχύ, ονομαστική τάση γραμμής
Προμήθεια κωδικοποιητή 5V/12V ρυθμιζόμενο ± 5%
Ρυθμιστής ταχύτητας-ρύθμιση ταχύτητας Χωρίς ανατροφοδότηση (τρόπος Vector Control): 0,1% της ταχύτητας βάσης σε εύρος ταχύτητας 120:1, εύρος λειτουργίας 120:1, εύρος ζώνης 30 rad/sec
Τρέχουσα οριακή ικανότητα Προληπτικό όριο ρεύματος προγραμματίζεται από 20 έως 160% του ονομαστικού ρεύματος εξόδου, ανεξάρτητα προγραμματίζεται αναλογική και ολοκληρωμένη αύξηση
Επιλέξιμος έλεγχος κινητήρα Πρότυπα V/Hz με πλήρη δυνατότητα προσαρμογής και έλεγχο φορέα
Ρυθμισμός ταχύτητας ελέγχου συχνότητας Με αντιστάθμιση ολίσθησης (βολτ ανά Hertz): 0,5% της ταχύτητας βάσης σε εύρος ταχύτητας 40:1, εύρος λειτουργίας 40:1, εύρος ζώνης 10 rad/sec
Φάσεις εισόδου Τριφασική είσοδος παρέχει πλήρη ονομαστική ισχύ για όλες τις μονάδες κίνησης. μονόφασμα λειτουργία παρέχει 50% του ονομαστικού ρεύματος
Μέθοδος ελέγχου Δοκιμαστικό PWM με κώδικα sinus με προγραμματιζόμενη συχνότητα φορέα.
Αριθμός διασυνδέσεων HW RS-232 2
Αριθμός διεπαφών HW RS-485 2
Αριθμός HW-συνδέσεων USB 2
Αριθμός εξόδου φάσεων 3
Αριθμός εισροών φάσεων 3
Σχετική συμμετρική ανοχή καθαρής τάσης 10 %
Με στοιχείο ελέγχου - Ναι, ναι.
Υποστηρικτικό πρωτόκολλο για το TCP/IP - Ναι, ναι.
Υποστηρικτικό πρωτόκολλο για το PROFIBUS - Ναι, ναι.
Υποστηρικτικό πρωτόκολλο για το CAN - Ναι, ναι.
Υποστηρικτικό πρωτόκολλο για το Modbus - Ναι, ναι.
Επιτρέπεται η χρήση σε οικιακό και εμπορικό χώρο - Ναι, ναι.
Προστασία από υπερφόρτωση κινητήρα Κατηγορία 10 Προστασία από υπερφόρτωση κινητήρα σύμφωνα με το άρθρο 430 της NEC και προστασία από υπερθερμοκρασία κινητήρα σύμφωνα με το άρθρο 430.126 (Α) της NEC.
Ανεπάρκεια συχνότητας εισόδου 47 Hz
Κύκλος λειτουργίας κωδικοποιητή 50% ± 10%
Αντιστάθμιση τάσης -10 %
Συντελεστής ισχύος εκτόξευσης (όλες οι μονάδες κίνησης) 0.98 σε εύρος ταχύτητας
Δυνατότητα βραχυκυκλώματος, μέγιστο 200000 άμπερες συμμετρικές
Πεδίο τάσης εξόδου 0 έως ονομαστική τάση κινητήρα
Τύπος κωδικοποιητή Αύξηση διπλού καναλιού
Δύναμη οδήγησης 15 χιλιοστά δευτερόλεπτα με πλήρες φορτίο
Σύντομο κύκλωμα Φάση προς φάση στην έξοδο κίνησης
Δραστηριότητα σφάλματος εδάφους Φάση-εδάφιο στην έξοδο κίνησης
Αναλογία ισχύος κινητήρα προς ισχύ κινητήρα, λεπτά Συνιστώμενη αναλογία τουλάχιστον 1:2
Λογική ελέγχου ανθεκτικότητα στον θόρυβο Τροποποιημένες κυψέλες ντους μέχρι 1500V
Τροποποιούμενοι γραμμές Μέχρι 6000 βολτ κορυφή ανά IEEE C62.41-1991
Διορισμένο ρεύμα βραχυκυκλώματος, μέγιστο Μέγιστη ονομαστική τάση βραχυκυκλώματος που να ταιριάζει με την καθορισμένη ικανότητα ασφάλειας/διακόπτη
Διαλείπουσα υπερφόρτωση Δυνατότητα υπερφόρτωσης 110% έως 1 λεπτό, 150% υπερφόρτωσης έως 3 δευτερόλεπτα

Κατασκευή

Υψόμετρο, περίπου IP66, NEMA/UL τύπου 4X/12 για εσωτερική χρήση: 350 mm
Βαθμός, περίπου IP66, NEMA/UL τύπου 4X/12 για χρήση σε εσωτερικούς χώρους: 210,7 mm
Διάμετρο, περίπου IP66, NEMA/UL τύπου 4X/12 για χρήση σε εσωτερικούς χώρους: 219,9 mm
Βάρος, περίπου IP66, NEMA/UL τύπου 4X/12 για χρήση σε εσωτερικούς χώρους: 9,13 kg

Περιβαλλοντική

Υψόμετρο Μέγιστο ύψος 1000 m (3300 ft) χωρίς υποβάθμιση
Στον βαθμό προστασίας (NEMA) 1
Θέρμανση του αέρα γύρω, μέγιστη IP20, NEMA/UL Τύπος 1: 0...50 °C (32...122 °F) χωρίς υποβάθμιση
Ατμόσφαιρα Η μονάδα κίνησης δεν πρέπει να τοποθετείται σε χώρο όπου η ατμόσφαιρα περιέχει πτητικά ή διαβρωτικά αέρια, ατμούς ή σκόνη.αποθηκεύουν την μονάδα όπου δεν εκτίθεται σε διάβρωση
Θέρμανση αποθήκευσης -40 °C
Σχετική υγρασία 5...95% μη συμπυκνωτικό
βαθμός ρύπανσης 1 σύμφωνα με το πρότυπο EN 61800-5-1 Δεν υπάρχει ρύπανση, μόνο η ξηρή μη αγωγική ρύπανση και δεν επηρεάζει
βαθμός ρύπανσης 4 σύμφωνα με το πρότυπο EN 61800-5-1 Η ρύπανση παράγει μόνιμη αγωγιμότητα που προκαλείται, για παράδειγμα, από αγωγική σκόνη, βροχή ή χιόνι
βαθμός ρύπανσης 3 σύμφωνα με το πρότυπο EN 61800-5-1 Προκύπτει αγωγική ρύπανση, εμφανίζεται ξηρή μη αγωγική ρύπανση και γίνεται αγωγική λόγω συμπύκνωσης
βαθμός ρύπανσης 2 σύμφωνα με το πρότυπο EN 61800-5-1 Κανονικά, εμφανίζεται μόνο μη αγωγική ρύπανση, περιστασιακά μια προσωρινή αγωγικότητα, που προκαλείται από συμπύκνωση, αναμένεται όταν ο κινητήρας είναι εκτός λειτουργίας.
Στόχος ρύπανσης του περιβάλλοντος Όλες οι θύρες είναι αποδεκτές για βαθμούς ρύπανσης 1 και 2, απαιτείται θύρα που πληροί ή υπερβαίνει το επίπεδο ρύπανσης IP54, NEMA/UL τύπου 12, για βαθμούς ρύπανσης 3 και 4
