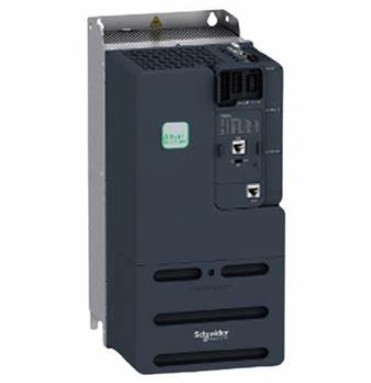

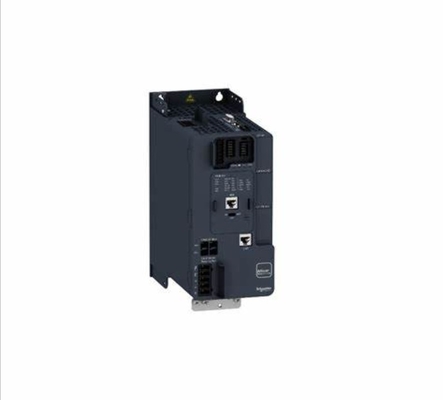

Schneider ATV340U55N4 Μεταβλητή ταχύτητα κινητήρα Αλτιβάρ μηχανή ATV340 5.5kW βαρύ φορτίο 400V 3 φάσεις

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Τόπος καταγωγής Κίνα
Μάρκα Schneider
Πιστοποίηση CE
Αριθμό μοντέλου ATV340U55N4
Ποσότητα παραγγελίας min 1
Τιμή USD$440
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης 3-4weeks
Όροι πληρωμής Δ/Κ, D/Α, D/P, T/T, Western Union, MoneyGram

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ακτίνα Προϊόντος Μηχανή Αλτιβάρ ATV340 τύπος προϊόντων ή συστατικών μεταβλητής ταχύτητας
Εφαρμογή ειδικού προϊόντος Μηχανή Παραλαγή Τυποποιημένη έκδοση
Επισημαίνω

Schneider ATV340U55N4 Μεταβλητής ταχύτητας

,

400V μεταβλητής ταχύτητας

,

3 φάσεις μεταβλητής ταχύτητας
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Προδιαγραφές

Κύρια
Ακτίνα Προϊόντος Μηχανή Αλτιβάρ ATV340
Τύπος προϊόντος ή συστατικού Με μεταβλητή ταχύτητα κίνησης
Εφαρμογή ειδικού προϊόντος Μηχανή
παραλλαγή Τυπική έκδοση
Τρόπος τοποθέτησης Κεραμίδας
Πρωτόκολλο λιμένα επικοινωνίας Modbus κατά σειρά
Κάρτα επιλογής Μοντέλο επικοινωνίας, Profibus DP V1
μονάδα επικοινωνίας, PROFINET
Μονάδα επικοινωνίας, DeviceNet
Μοντέλο επικοινωνίας CANopen
μονάδα επικοινωνίας, EtherCAT
Φάση 3η φάση
Συχνότητα τροφοδοσίας 50...60 Hz +/- 5 %
[Εμείς] ονομαστική τάση τροφοδοσίας 380...480 V - 15...10%
Ονομαστικό ρεύμα εξόδου 12.7 Α
Δύναμη κινητήρα kW 7.5 kW κανονικής ισχύος
5.5 kW βαρύ φορτίο
Μέγιστη ονομαστική ισχύς ίππων 10 ίππους κανονικής λειτουργίας
7 ίππων βαρύ φορτίο
Φίλτρο ΕΜΚ Συμπληρωμένο φίλτρο ΕΜΚ κλάσης C3
Στόχος προστασίας της ΠΕ Διάκριση IP20
Συμπληρωματικό
Διακριτικός αριθμός εισόδου 5
Διακριτός τύπος εισόδου Προγραμματισμός PTI ως εισροή παλμού 0...30 kHz, 24 V DC 30 V)
DI1...DI5 ασφαλής ροπή εκτός, 24 V DC 30 V) 3,5 kOhm
Προγραμματισμό
αριθμός προεπιλεγμένων ταχυτήτων 16 προκαθορισμένες ταχύτητες
Διακριτός αριθμός εξόδου 2.0
Τύπος διακριτής εξόδου Προγραμματισμένη έξοδος DQ1, DQ2 30 V DC 100 mA
αριθμός ανάλογης εισόδου 1
Τύπος ανάλογης εισόδου AI1 προγραμματισμένο ρεύμα 0...20 mA 250 Ωμ 12 bits
AI1 λογισμικό-συναρμολογήσιμος ανιχνευτής θερμοκρασίας ή ανιχνευτής επιπέδου νερού
AI1 προγραμματισμένη τάση 0...10 V DC 31,5 kOhm 12 bits
AI2 προγραμματισμένη τάση - 10...10 V DC 31,5 kOhm 12 bits
αριθμός αναλογικής εξόδου 1
Τύπος αναλογικής εξόδου Προσαρμόσιμη με λογισμικό τάση AQ1 0...10 V DC 470 Ωμ 10 bits
Προσαρμόσιμο με λογισμικό ρεύμα AQ1 10...20 mA 500 Ωμ 10 bits
Αριθμός εξόδου ρελέ 2
Τεχνική ένταση <= τάση τροφοδοσίας
Τύπος εξόδου ρελέ Εξαγωγές ρελέ R1A
Εξαγωγές ρελέ R1C 100000 κύκλους
Εξαγωγές ρελέ R2A
Εξαγωγές ρελέ R2C 100000 κύκλοι
Μέγιστο ρεύμα διακόπτη Αντίσταση R1C στην έξοδο ρελέ, cos phi = 1 3 A 250 V AC
Αντίσταση R1C, cos phi = 1 3 A 30 V DC
Η έξοδος ρελέ R1C επαγωγική, cos phi = 0,4 7 ms 2 A 250 V AC
Η έξοδος ρελέ R1C επαγωγική, cos phi = 0,4 7 ms 2 A 30 V DC
Αντίσταση R2C στην έξοδο ρελέ, cos phi = 1 5 A 250 V AC
Αντίσταση R2C στην έξοδο ρελέ, cos phi = 1 5 A 30 V DC
Η έξοδος ρελέα R2C επαγωγική, cos phi = 0,4 7 ms 2 A 250 V AC
Η έξοδος ρελέ R2C επαγωγική, cos phi = 0,4 7 ms 2 A 30 V DC
Ελάχιστο ρεύμα διακόπτη Έξοδος ρελέ R1B 5 mA 24 V DC
Έξοδος ρελέ R2C 5 mA 24 V DC
Φυσική διεπαφή Δύο καλώδια RS 485
Τύπος συνδέσμου 1 RJ45
Μέθοδος πρόσβασης Σκλάβος Modbus RTU
Ποσοστό μετάδοσης 40,8 kbit/s
90,6 kbit/s
19.2 kbit/s
380,4 kbit/s
Τάγμα μετάδοσης RTU
Αριθμός διευθύνσεων 1... 247
Φόρμα δεδομένων 8 bits, διαμορφώσιμη αδιόριστη, ζευγάρια ή χωρίς ισοτιμία
Τύπος πόλωσης Χωρίς αντίσταση
Δυνατή λειτουργία 4 τεταρτημάτων Αληθινό
Προφίλ ελέγχου ασύγχρονου κινητήρα Τύπος μεταβλητής ροπής
Βελτιστοποιημένη κατάσταση ροπής
Πρότυπο σταθερής ροπής
Προφίλ ελέγχου συγχρονισμένου κινητήρα Κινητήρας μόνιμου μαγνήτη
Κινητήρας αναιρέσεως
Στον βαθμό ρύπανσης 2 IEC 61800-5-1
Μέγιστη συχνότητα εξόδου 0.599 kHz
Ράμπες επιτάχυνσης και επιβράδυνσης Γραμμική ρύθμιση ξεχωριστά από το 0.01...9999 s
S, U ή προσαρμοσμένα
Αντιστάθμιση γλιστρίματος κινητήρα Ρυθμίσιμο
Αυτόματη ανεξαρτήτως φορτίου
Μπορεί να καταστείλει
Δεν είναι διαθέσιμος στο δίκαιο κινητήρα μόνιμου μαγνήτη
Συχνότητα εναλλαγής 2...16 kHz ρυθμιζόμενο
7...16 kHz με συντελεστή υποβάθμισης
Ονομαστική συχνότητα εναλλαγής 4 kHz
Παύση σε στάση Με ενέσιμο συνεχούς ρεύματος
Ενσωματωμένο ελικόπτερο πέδησης Αληθινό
ρεύμα γραμμής 15.3 380 V κανονική ισχύς)
12.2 Η κανονική ισχύς 480 V)
20.0 380 V βαρύ φορτίο)
16.0 480 V βαρύ φορτίο)
ρεύμα γραμμής 20 A 380 V χωρίς αγωγό πνιγμού βαρέος φόρτος)
16 A 480 V χωρίς αγωγό πνιγμού βαρέος φορτίος)
15.3 380 V με εξωτερικό κανονικό καθήκον ασφυξίας)
12.2 480 V με εξωτερικό κανονικό καθήκον ασφυξίας)
11.6 380 V με εξωτερική αλυσίδα πνιγμού βαρέος φόρτος)
9.4 480 V με εξωτερική αλυσίδα πνιγμού βαρέος φόρτος)
Μέγιστο ρεύμα εισόδου ανά φάση 20.0 Α
Μέγιστη τάση εξόδου 480 V
Φαινομενική ισχύς 12.1 kVA 480 V κανονικής ισχύος)
13.3 kVA 480 V βαρύ φορτίο)
Μέγιστο παροδικό ρεύμα 18.2 60 δευτερόλεπτα κανονικής λειτουργίας)
19.1 60 δευτερόλεπτα βαρύτητα)
22.3 A 2s κανονική ισχύς)
22.9 A 2s βαρύ φορτίο)
Ηλεκτρική σύνδεση Τερματικό βίδας 4...6 mm2 συνεχούς ρεύματος
Τερματικό βίδα 0.2- Ναι.2.5 mm2 ελέγχου
Τερματικό βίδα 1.5...6 mm2 πλάτη γραμμής
Τερματικό βίδα 1.5...κινητήρας 6 mm2
Προοπτική γραμμή Isc 22 kA
ρεύμα βασικού φορτίου σε υψηλό υπερφόρτωση 12.7 Α
ρεύμα βασικού φορτίου σε χαμηλό υπερφόρτωση 16.5 Α
Απορρόφηση ισχύος σε W Φυσική συγκέντρωση 134 W 380 V 4 kHz βαρύτητα)
Δυναμική συγκέντρωση 134 W 380 V 4 kHz)
Φυσική συγκέντρωση 164 W 380 V 4 kHz κανονικό καθήκον)
Δυναμική συγκέντρωση 164 W 380 V 4 kHz κανονική λειτουργία)
Ηλεκτρική σύνδεση Τερματικό βίδες συνεχούς ρεύματος 4...6 mm2 AWG 12...AWG 10
Τερματικό βίδα ελέγχου 0.2- Ναι.2.5 mm2 AWG 24...AWG 12
Τερματικός σταυρός πλάτης γραμμής 1.5...6 mm2 AWG 14...AWG 10
Τερματικό βίδα κινητήρα 1.5...6 mm2 AWG 14...AWG 10
Με λειτουργία ασφαλείας Ασφαλώς περιορισμένη ταχύτητα (SLS) Αληθινό
Με λειτουργία ασφάλειας Ασφαλής διαχείριση πέδησης (SBC/SBT) Αληθινό
Με λειτουργία ασφαλείας Ασφαλής διακοπή λειτουργίας (SOS) Λάθος
Με λειτουργία ασφαλείας Ασφαλής θέση (SP) Λάθος
Με λειτουργία ασφαλείας Ασφαλής προγραμματισμένη λογική Λάθος
Με λειτουργία ασφαλείας Ασφαλής Παρακολούθηση Ταχύτητας (SSM) Λάθος
Με λειτουργία ασφαλείας Safe Stop 1 (SS1) Αληθινό
Με sft fct Safe Stop 2 (SS2) Λάθος
Με λειτουργία ασφαλείας Ασφαλής ροπή εκτός λειτουργίας (STO) Αληθινό
Με λειτουργία ασφαλείας Ασφαλής περιορισμένη θέση (SLP) Λάθος
Με λειτουργία ασφαλείας Ασφαλής Κατευθύνηση (SDI) Λάθος
Τύπος προστασίας Μηχανή θερμικής προστασίας
Ασφαλής ροπή εκτός κινητήρα
Κινητήρας απώλειας φάσης
Ηλεκτρική κινητήρα θερμικής προστασίας
Ασφαλής ροπή εκτός κίνησης
Δρόμος υπερθέρμανσης
Δυναμικό υπερστροφής
Υπερστροφή εξόδου μεταξύ φάσης κινητήρα και τροφοδοσίας γης
Υπερστροφή εξόδου μεταξύ των φάσεων κίνησης του κινητήρα
Σύντομο κύκλωμα μεταξύ της φάσης του κινητήρα και της κίνησης γης
Σύντομο κύκλωμα μεταξύ των κινητήρων
Ο κινητήρας απώλειας φάσης
Συνεχή κίνηση υπερτάσης λεωφορείου
Ηλεκτρονική μονάδα υπερτάσης
Ηλεκτρονική μονάδα υποτάσεως
Οδηγός απώλειας εφοδιασμού εισόδου
Υπερβαίνοντας την οριακή ταχύτητα οδήγησης
Ελαττώματα στο σύστημα ελέγχου
Διάμετρο 4.33 ίντσες (110.0 mm)
Υψόμετρο 100,63 ίντσες (270,0 mm)
Βαθμός 9.21 ίντσες (234,0 mm)
Καθαρό βάρος 6.39 λίβρες (ΗΠΑ) (2.9 kg)
Συνεχή ισχύ εξόδου 16.5 4 kHz κανονική λειτουργία
12.7 4 kHz βαρύ φορτίο
Περιβάλλον
Υψόμετρο λειτουργίας <= 9842,52 ft (3000 m) με ισχύ άνω των 1000m
Θέση λειτουργίας Βόρειος +/- 10 βαθμοί
Πιστοποιήσεις προϊόντων UL
ΚΑΠ
TÜV
ΕΑΚ
ΚΤικ
σήμανση CE
Προδιαγραφές IEC 61800-3
Δελτίο ΕΚ 61800-5-1
IEC 60721-3
Δελτίο ΕΚ 61508
Δελτίο ΕΚΑΧ 13849-1
UL 618000-5-1
UL 508C
Στυλ συναρμολόγησης Με αποχέτευση θερμότητας
Ηλεκτρομαγνητική συμβατικότητα Δοκιμή αντοχής σε ηλεκτροστατική έκρηξη επιπέδου 3 IEC 61000-4-2
Δοκιμή αντοχής σε ηλεκτρομαγνητικό πεδίο ακτινοβολίας ραδιοσυχνοτήτων επιπέδου 3 IEC 61000-4-3
Δοκιμή ηλεκτρικής ταχείας μεταβατικής/εξαφάνισης επιπέδου 4 IEC 61000-4-4
1.2/50 μs - 8/20 μs δοκιμή ανθεκτικότητας σε υπερτάσεις επιπέδου 3 IEC 61000-4-5
Διεξάγεται δοκιμή ανοσίας σε ραδιοσυχνότητες επιπέδου 3 IEC 61000-4-6
Περιβαλλοντική τάξη (κατά τη διάρκεια λειτουργίας) Τάξη 3C3 σύμφωνα με την IEC 60721-3-3
Τάξη 3S3 σύμφωνα με την IEC 60721-3-3
Μέγιστη επιτάχυνση υπό συγκρούσεις (κατά τη διάρκεια λειτουργίας) 70 m/s2 σε 22 ms
Μέγιστη επιτάχυνση υπό δονητική πίεση (κατά τη διάρκεια λειτουργίας) 5 m/s2 σε 9...200 Hz
Μέγιστη εκτροπή υπό δονητικό φορτίο (κατά τη διάρκεια λειτουργίας) 1.5 mm σε 2...9 Hz
Επιτρεπόμενη σχετική υγρασία (κατά τη διάρκεια λειτουργίας) Τάξη 3Κ5 σύμφωνα με το πρότυπο EN 60721-3
Όγκος αέρα ψύξης 200770,44 Gal/hr (ΗΠΑ) (76,0 m3/h)
Τύπος ψύξης Εγκαταναγκαστική συγκέντρωση
Κατηγορία υπερτάσης Τάξη III
Κύκλο ρύθμισης Ρυθμιστικός ρυθμιστής PID
επίπεδο θορύβου 460,6 dB
Στον βαθμό ρύπανσης 2
Θερμοκρασία περιβάλλοντος αερομεταφοράς -40...158 °F (-40...70 °C)
Θέρμανση αέρα περιβάλλοντος για λειτουργία 5...122 °F (-15...50 °C) χωρίς κατακόρυφη θέση εκτίμησης)
122...140 °F (50...60 °C) με κατακόρυφη θέση του παράγοντα μείωσης)
Θερμοκρασία αέρα περιβάλλοντος για αποθήκευση -40...158 °F (-40...70 °C)
Απομόνωση Μεταξύ των τερματικών τροφοδοσίας και ελέγχου
Λεπτομέρειες παραγγελίας και αποστολής
Κατηγορία US1CP4B22182
Προγραμματισμός εκπτώσεων CP4B
Δελτίο ΕΚΑΧ 3606480966927
Επιστροφή - Όχι, όχι.
Χώρα καταγωγής ΗΠΑ
Μονάδες συσκευασίας
Μονάδα Τύπος συσκευασίας 1 ΕΠΕ
Αριθμός μονάδων στο πακέτο 1 1
Συσκευή 1 Υψόμετρο 50,12 ίντσες (13.000 cm)
Πακέτο 1 πλάτος 14.57 ίντσες (37.000 cm)
Πακέτο 1 Διάρκεια 12.40 ίντσες (31.500 cm)
Συσκευή 1 Βάρος 8.20 λίβρες (ΗΠΑ) (3.720 kg)
Ενότητα Τύπος συσκευασίας 2 P06
Αριθμός μονάδων στο πακέτο 2 10
Πακέτο 2 Υψόμετρο 290,53 ίντσες (75.000 cm)
Πακέτο 2 πλάτος 230,62 ίντσες (60.000 cm)
Πακέτο 2 Διάρκεια 310,50 ίντσες (80.000 cm)
Πακέτο 2 Βάρος 110.67 λίβρες (ΗΠΑ) (50.200 kg)
