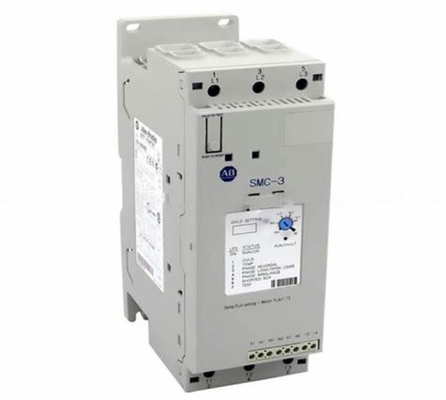

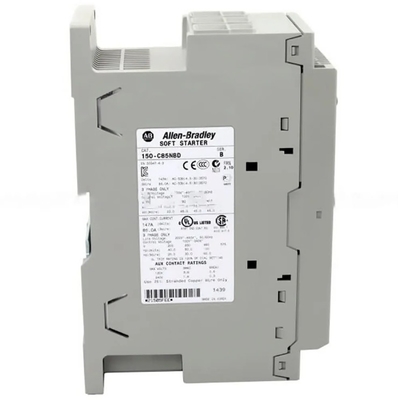

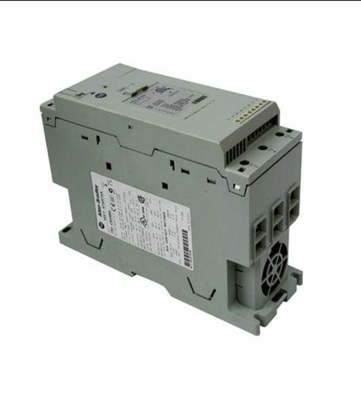

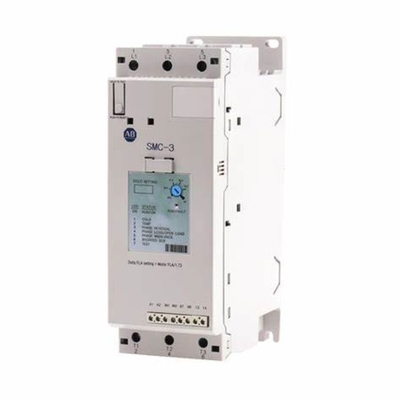

ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire έξυπνος ελεγκτής κινητήρα ανοικτό περίβλημα

  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
  • ALLEN-BRADLEY Rockwell Automation 150-C85NBD SMC-3 3-Wire Smart Motor Controller Open Enclosure
Τόπος καταγωγής Κίνα
Μάρκα ALLEN-BRADLEY
Πιστοποίηση CE
Αριθμό μοντέλου 150-C85NBD
Ποσότητα παραγγελίας min 1
Τιμή USD$1030
Συσκευασία λεπτομέρειες Καρτόνι
Χρόνος παράδοσης σε αποθέματα
Όροι πληρωμής L/C, D/A, T/T, Western Union, MoneyGram, D/P
Δυνατότητα προσφοράς 500 τμχ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος περιβλήματος Ανοιχτό Διορισμός συχνότητας 50/60
Θέση στοιχείων Ενεργός κατασκευαστής Rockwell αυτοματοποίηση
Τύπος προϊόντος Απλό.
Επισημαίνω

Ελεγκτής κινητήρα έξυπνου αυτοματισμού Rockwell

,

Έξυπνος ελεγκτής κινητήρα

,

Ελέγχων κινητήρα 3 καλωδίων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Τεχνικές προδιαγραφές

Ηλεκτρική

Με οθόνη - Όχι, όχι.
Τύπος τάσης για ενεργοποίηση Επικεφαλής
Ονομαστική τάση λειτουργίας Ue 200 V
Ονομαστική τάση τροφοδοσίας ελέγχου σε 50 Hz AC 100 V
Ονομαστική τάση τροφοδοσίας ελέγχου σε AC 60 Hz 100 V
ρεύμα υπερφόρτωσης 28.3 Α
Τύπος ελεγκτή SMC-3
Προστασία DV/DT 1000V/μs για κυκλώματα ισχύος
Επαναλαμβανόμενη κορυφαία τάση 1400V ανά UL/CSA/NEMA για κυκλώματα ισχύος
Συχνότητα λειτουργίας 50/60 Hz ανά UL/CSA/NEMA για κυκλώματα ισχύος
Δύναμη κινητήρα που συνδέεται με γραμμή, μέγιστη 45 kW @ 380/400/415V AC, 50 Hz, 3 φάσεις
Δύναμη κινητήρα με σύνδεση Δέλτα, μέγιστη 25...100 Hp @ 460V AC, 60 Hz, 3 φάσεις
Κατηγορία υπερτάσης III ανά IEC για τις βοηθητικές επαφές πλευρικής τοποθέτησης
Ονομαστική τάση παλμού 6 kV για κυκλώματα ισχύος
Ηλεκτρική αντίσταση 2500V εναλλασσόμενο ανά IEC για κυκλώματα ισχύος
Τρέμα κινητήρα που συνδέεται με γραμμή 28.3...85 A @ 380/400/415/460V AC, 3 φάσεις
Τρέμα κινητήρα με σύνδεση Δέλτα 50...147 A @ 380/400/415/460V AC, 3 φάσεις
Τεχνική ένταση Κατηγορία 600V AC ανά UL/CSA/NEMA για κυκλώματα ισχύος
Ονομαστική τάση λειτουργίας 250V AC/30V DC ανά UL/CSA/NEMA για βοηθητικές επαφές πλευρικής στερέωσης
Ονομαστική ισχύς ελέγχου κατά την εκκίνηση με ανεμιστήρα 200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC
Εισερχόμενο ρεύμα εκτός λειτουργίας < 10 mA, < 12 mA @ τάση εισόδου εκτός λειτουργίας (IN1, IN2) για το κύκλωμα ελέγχου
Κατάλογος συσκευών προστασίας από βραχυκύκλωμα Μη χρονική καθυστέρηση Θερματικός μαγνητικός διακόπτης υψηλής χωρητικότητας κατηγορία χρονικής καθυστέρησης CC/J/L
Αριθμός επαφών TB-97, -98 (OVLD/Fault): 1 για τις βοηθητικές επαφές
Μεγάλη δυναμική διαθέσιμου ρεύματος σφάλματος, μέγιστο 70 kA @ 600V, μέγιστο ρεύμα 300 A χρονική καθυστέρηση ασφάλειας κλάσης J ή κλάσης L για εσωτερικά συνδεδεμένους κινητήρες delta
Τύπος ρεύματος TB-97, -98 (OVLD/Fault): AC/DC για βοηθητικές επαφές
Συνηθισμένο θερμικό ρεύμα (Ith) TB-97, -98 (OVLD/Fault): 1 A για τις βοηθητικές επαφές
Τύπος κυκλώματος ελέγχου TB-97, -98 (OVLD/Fault): Ηλεκτρομαγνητικό ρελέ για βοηθητικές επαφές
Τύπος επαφών TB-97, -98 (OVLD/Αποτυχία): Ανοιχτό κανονικά (Ν.Ο.) για βοηθητικές επαφές
Κατηγορία χρήσης TB-23, -24 (φυσιολογική/μέχρι ταχύτητας), TB-33, -34 (φυσιολογική/μέχρι ταχύτητας): C300/R150 ανά UL/CSA/NEMA για βοηθητικές επαφές πλευρικής τοποθέτησης
Διοικητικό μέγεθος TB-97, -98 (OVLD/Fault): 0,6 A @ 120V AC και 0,3 A @ 240V AC για βοηθητικές επαφές
Τυπικό χαρακτηριστικό ελεγκτή Ελαφριά στάση
Τυπικό διαθέσιμο ρεύμα σφάλματος, μέγιστο 10 kA @ μέγιστη τυπική ασφάλεια 400 A για τη λειτουργική τάση ονομαστικού ρεύματος της διάταξης delta
Ενσωματωμένη προστασία από υπερφόρτωση κινητήρα - Ναι, ναι.
Δυναμικότητα της διάταξης προστασίας από βραχυκύκλωμα (SCPD) Τύπος 1
Επιλέξιμη κατηγορία ταξιδιού υπερφόρτωσης Κλάση ταξιδιού 10, 15 ή 20
Επιλέξιμες ώρες έναρξης 2, 5, 10, 15, 20, 25 ή 30 s
Η τάση εισόδου εκτός λειτουργίας (IN1, IN2), μέγιστη 40V AC, 17V DC/12V AC για κυκλώματα ελέγχου
Επιλέξιμο όριο ρεύματος 150%, 250%, 350% και 450% ρεύματος πλήρους φορτίου
Εισερχόμενη τάση σε κατάσταση ενεργοποίησης, κατά την εκκίνηση (IN1, IN2) 85V AC, 19,2V DC/19,2V AC ελάχιστο για το κύκλωμα ελέγχου
Εισερχόμενο ρεύμα σε κατάσταση ενεργοποίησης (IN1, IN2) 9.8 mA @ 120V AC/19.6 mA @ 240V AC για το κύκλωμα ελέγχου, 7.3 mA @ 24V AC/DC για το κύκλωμα ελέγχου

Μηχανικές

Στον βαθμό προστασίας (IP) IP2X
Βάρος 2.25 kg
Σοκ Λειτουργικό: 15 G
Διάμετρο 72 mm (2.83 ίντσες)
Βαθμός 130 mm (5,12 ίντσες)
Υψόμετρο 206 mm (8,11 ίντσες)
Μέγεθος καλωδίου 2.5...95 mm2 (14...3/0 AWG) για τερματικούς τροφοδοτητές γραμμών
Δονήσεις Λειτουργικό: 1,0 G κορυφή, μετατόπιση 0,15 mm (0,006 ίντσες)
Κάντε TB-97, -98 (OVLD/Fault): 432VA για βοηθητικές επαφές
Διακοπή TB-97, -98 (OVLD/Fault): 72VA για βοηθητικές επαφές
Δρόμος σφίξης 11.3- Ναι.12.4 Nm (100...110 lb.inch) για τερματικά ισχύος φορτίου
Εσωτερική παράκαμψη - Ναι, ναι.
Λειτουργία Ενιαία κατεύθυνση
Επιλέξιμη εκκίνηση - 450% FLA 00, 0.5, 1.0, ή 1,5 s
Επιλέξιμη αρχική ροπή 15%, 25%, 35% και 65% της ροπής κλειδωμένου ροτέρ
Επιλέξιμη μαλακή στάση Εκκλεισμός, 100%, 200% ή 300% της ρύθμισης ώρας εκκίνησης όταν είναι καλωδιωμένη

Περιβαλλοντική

Κατανάλωση θερμότητας σταθερής κατάστασης 82 W
Θέρμανση αποθήκευσης και μεταφοράς -25 °C
Ονομαστικό εύρος θερμοκρασίας περιβάλλοντος χωρίς μείωση της θερμοκρασίας -5 °C
Η υγρασία 5...95% μη συμπυκνωτικό
Θερμοκρασία λειτουργίας Ανοιχτό: -5 έως 50 °C (23 έως 122 °F)
Επίπεδα εκπομπών EMC Ακτινοβολούμενη εκπομπή: κατηγορία Α ανά IEC
Επίπεδα ανοσίας EMC Περαιτέρω τάση: σύμφωνα με το πρότυπο EN/IEC 60947-4-2
Υψόμετρο 2000 m
Στον βαθμό ρύπανσης 2

Κατασκευή

Μέγεθος τρύπας στερέωσης 5.3 mm
Αριθμός πόλων Ο εξοπλισμός είναι σχεδιασμένος για 3-φάση μόνο για το κύκλωμα ισχύος
Κλειδί Ανοιχτός τύπος

Έγγραφα

ΠΡΟΣΥΧΙΚΟ ΑΡΘΡΟ ΤΗΣ ΠΟΛΙΤΙΚΗΣΗΣ
Τεχνικά δεδομένα 150-TD009
Εγχειρίδιο χρήστη 150-UM007
