Πίνακας 1: Πληροφορίες παραγγελίας: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, ανατροφοδότηση 0 έως 10 VDC, και ρυθμιζόμενο μηδέν και διάστημα DMPR-KR003* Sleeve Pin Kit για Johnson Controls στρογγυλοί αποσβεστήρες με 5/16 ίντσες. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, κλάση 2 M9000-104 14 VA μετασχηματιστής, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in- Κίτ ζεύξης άξονα για τοποθέτηση σε 1 ίντσες. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, πλωτοί, αναλογικοί ή αντίστοιχοι ενεργοποιητές M9000-300 Weather Shield Enclosure προστατεύει τους ενεργοποιητές M9108 σε εξωτερικές εφαρμογές αποσβεστικών.

Περιγραφή Η σειρά M91xx περιλαμβάνει μοντέλα M9108, M9116, M9124 και M9132.Οι ενεργοποιητές M91xx είναι διαθέσιμοι για χρήση με ενεργοποίηση / απενεργοποίησηΑυτοί οι αμφίδρομοι ενεργοποιητές δεν απαιτούν σύνδεση αποσβεστήρα και είναι εύκολα εγκατεστημένοι σε αποσβεστήρα με στρογγυλό άξονα έως 3/4 ίντσες.(περίπου 20 mm) διάμετρος ή τετραγωνικό άξονα έως 5/8"Ένα μοντέλο M91xx παρέχει μέχρι 280 lb·in (32 N·m) ροπής.Δύο - AGxΗ γωνία περιστροφής είναι μηχανικά ρυθμιζόμενη από 0 έως 90° με αυξήσεις 5 μοιρών.Διατίθενται ολοκληρωμένοι βοηθητικοί διακόπτες για την ένδειξη της θέσης της τελικής στάσης ή για την εκτέλεση λειτουργιών διακόπτη σε οποιαδήποτε γωνία εντός του επιλεγμένου εύρους περιστροφήςΗ ανατροφοδότηση θέσης είναι διαθέσιμη μέσω διακόπτες, ενός δυνατομέτρου ή ενός σήματος DC 0 (((2) έως 10 V.Χαρακτηριστικά • η απλή άμεση ζεύξη μειώνει το χρόνο εγκατάστασης και θέσης σε λειτουργία, βελτιώνοντας παράλληλα την αξιοπιστία με την εξάλειψη των συνδέσεων αποσβεστήρων • έξι ροές: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0(4) έως 20 V, ή DC 0(4) έως 20 mA • η επιλογή της κατεύθυνσης περιστροφής από το άλμα και η χειροκίνητη απελευθέρωση του κιβωτίου απλοποιούν την εγκατάσταση, τη ρύθμιση, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsΟι εφαρμογές περιλαμβάνουν: τοποθέτηση ατμοσφαιρικών ή εξαεριστικών ατμοσφαιρικών ατμοσφαιρίων, έλεγχο των ατμοσφαιρικών ατμοσφαιρίων και των ατμοσφαιρικών ατμοσφαιρικών ατμοσφαιρίων, τοποθέτηση λεπίδων για ανεμιστήρες μεταβλητού όγκου,τοποθέτηση βαλβίδων πεταλούδας σειράς VF4000 και VF5000, και τοποθέτηση βαλβίδων σφαίρας της σειράς VG1000 και βαλβίδων σφαίρας της σειράς VG7000 όταν χρησιμοποιούνται με τις συνδέσεις βαλβίδων της σειράς M9000-5xx.Δύο από τα παρακάτω μοντέλα παρέχουν διπλάσια ροπή λειτουργίας μιας μονάδας όταν τοποθετούνται σε ταυτόχρονο: M9116-GGx ή -HGx, M9124-AGx, -GGx ή -HGx, και M9132-AGx ή -GGx. Ανατρέξτε στις πληροφορίες του κατασκευαστή για να προσδιορίσετε σωστά το μέγεθος του αποσβεστήρα, της βαλβίδας και/ή του ενεργοποιητή.όπως οι κινητήρες σειράς M9206 και M9216Οι μικροσκοπικοί ενεργοποιητές M91xx χρησιμοποιούν έναν κινητήρα συνεχούς ρεύματος με κυκλώματα ανίχνευσης στάθμευσης που λειτουργούν σε όλη τη ροή.-HGxΤα μοντέλα -JGx χρησιμοποιούν τεχνικές φιλτραρίσματος θορύβου στο σήμα ελέγχου για την εξάλειψη της επανατοποθέτησης λόγω θορύβου της γραμμής.Η θέση του ενεργοποιητή υποδεικνύεται οπτικά από 0 έως 90° στο κάλυμμαΤο άνοιγμα του ελαστικού με ελατήριο στο κάλυμμα του ελαστικού αποσυνδέει το κιβώτιο ταχυτήτων για χειροκίνητη επανατοποθέτηση του ζευγαριστή.Αναφέρετε το M9108, M9116, M9124, M9132 Σειράς Ηλεκτρικών Ενεργοποιητών Χωρίς Επιστροφή Ελαστικών (LIT-2681058) ή M9108, M9116, M9124,Οδηγίες εγκατάστασης ηλεκτρικών ενεργοποιητών μη-εξαγωγικού συστήματος σειράς M9132 (μέρος αριθ.. 34-636-399) για σημαντικές πληροφορίες εφαρμογής του προϊόντος. Πληροφορίες επισκευής Εάν ο ηλεκτρικός ενεργοποιητής σειράς M9108, M9116, M9124 ή M9132 δεν λειτουργεί σύμφωνα με τις προδιαγραφές του,Αντικαταστήστε την μονάδαΓια εναλλακτικό ενεργοποιητή, επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο της Johnson Controls.

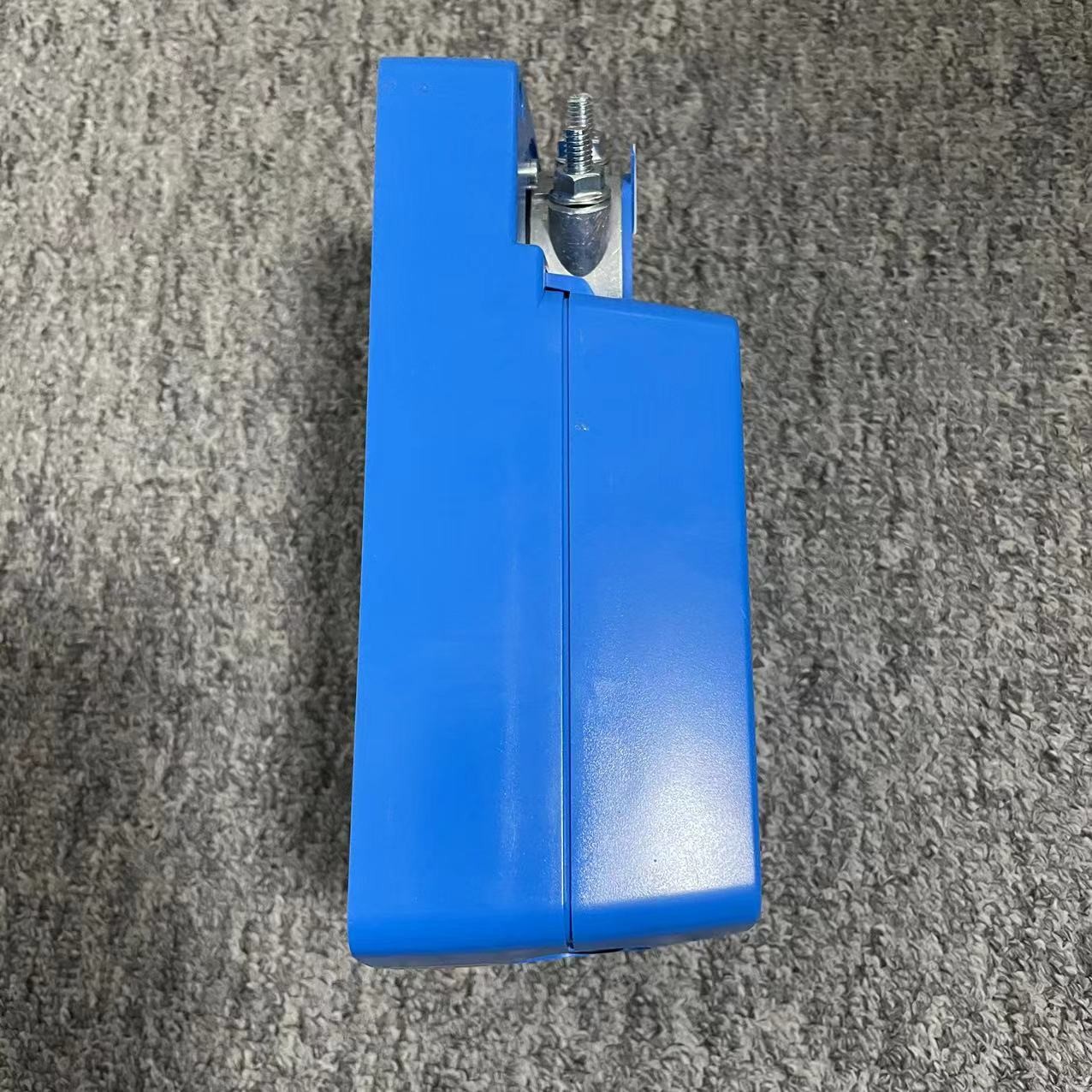

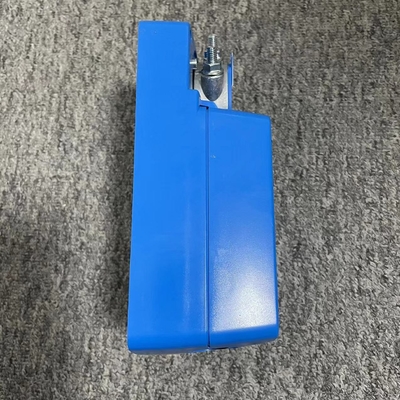

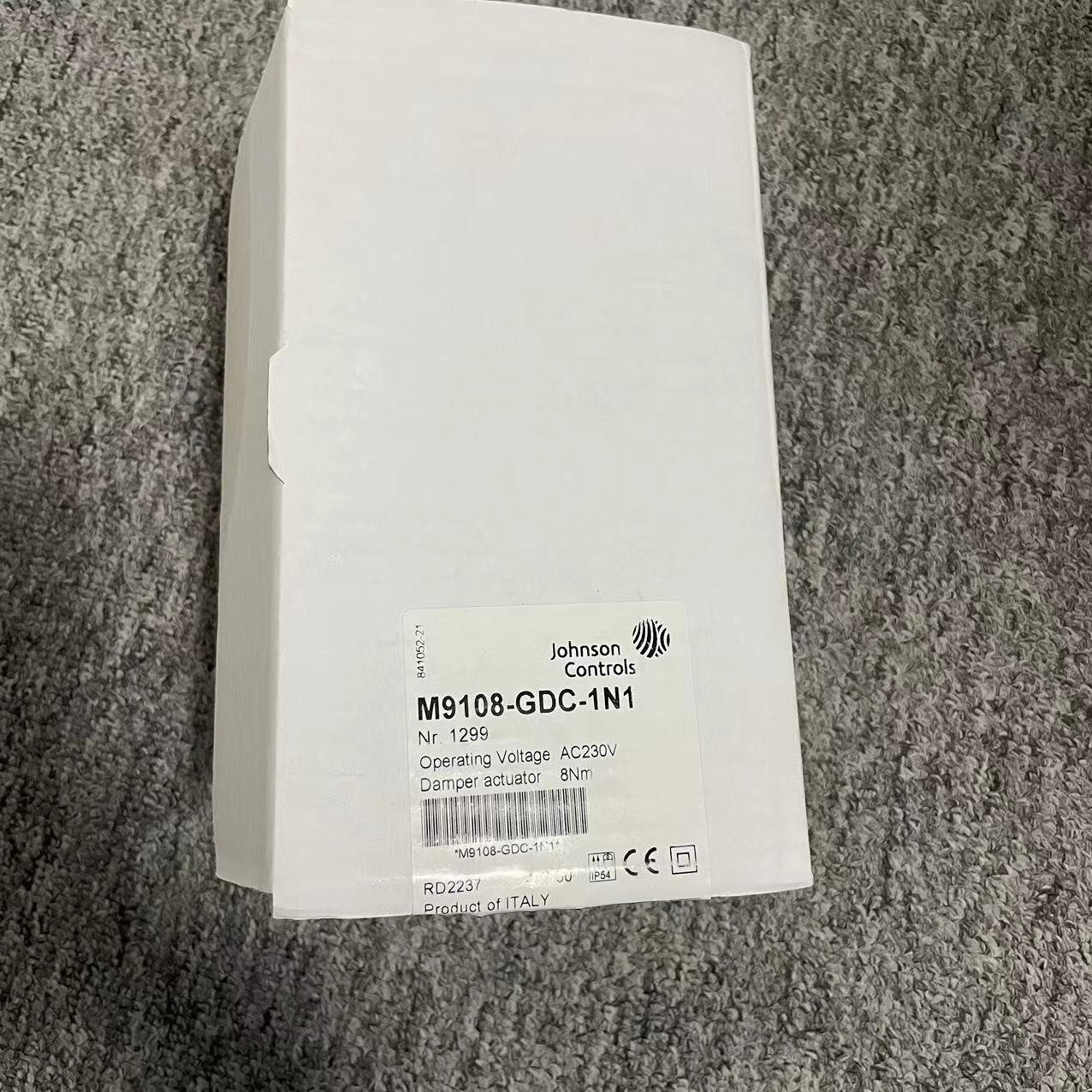

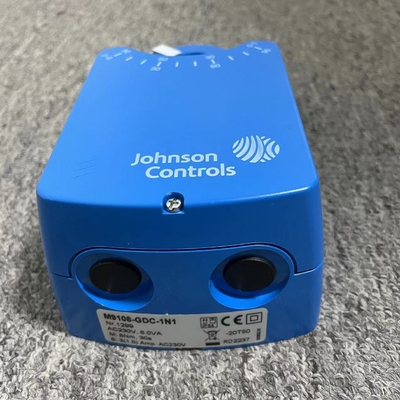

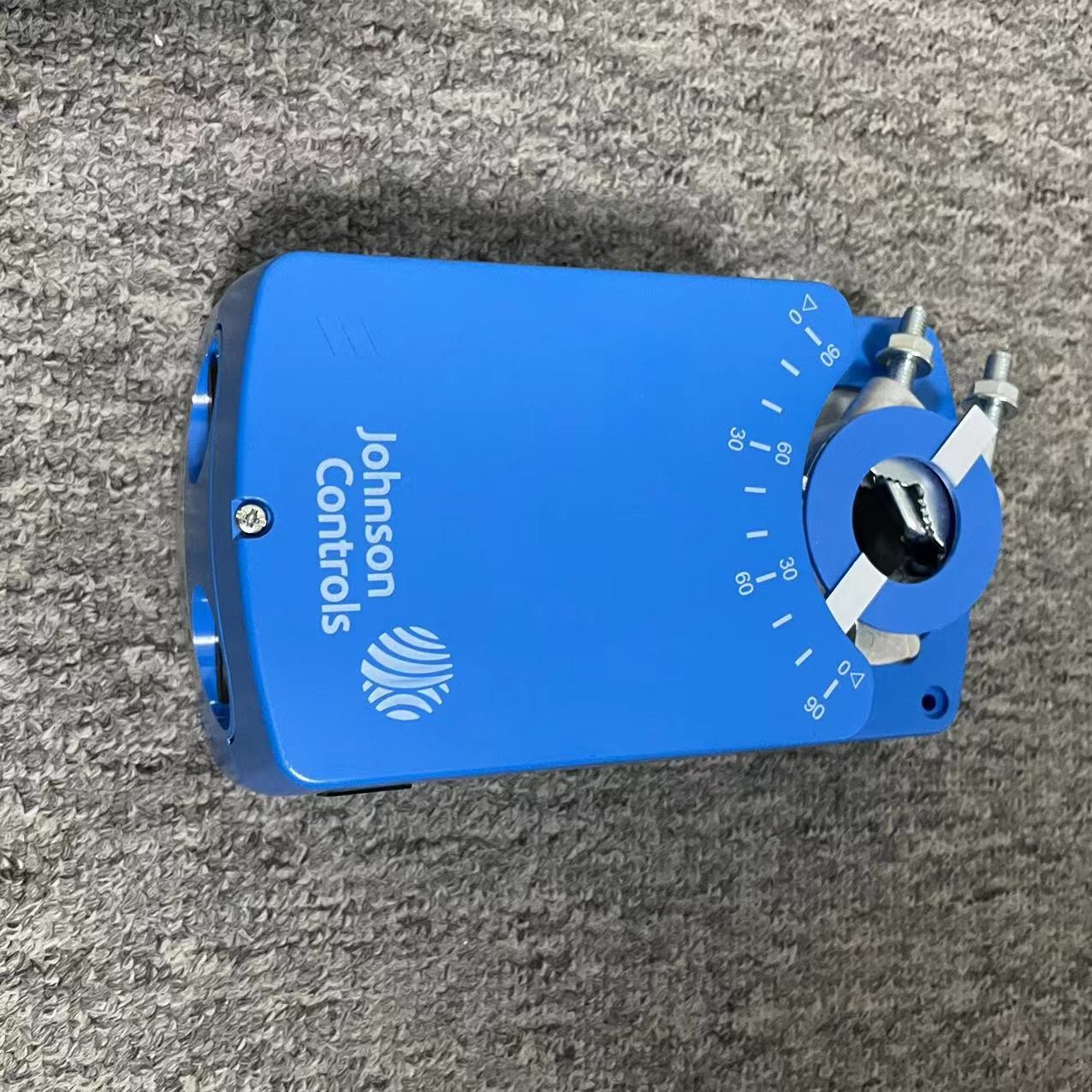

- Η Τζόνσον Κοντρόλς...M9108-GDC-1N1Ηλεκτρικός ενεργοποιητής αναισθητήρα, αναλογικός, 8NM, 90DEG, 230VAC, 2 SPDT AUX.

M9108GDC1N1
