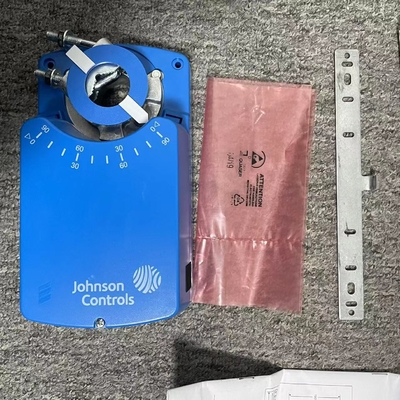

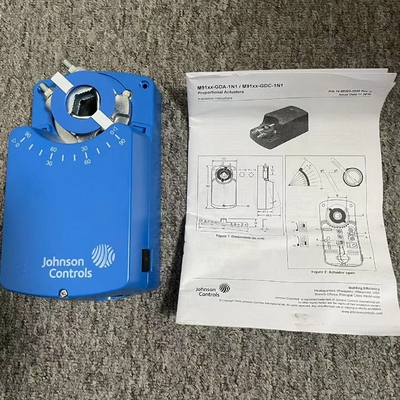

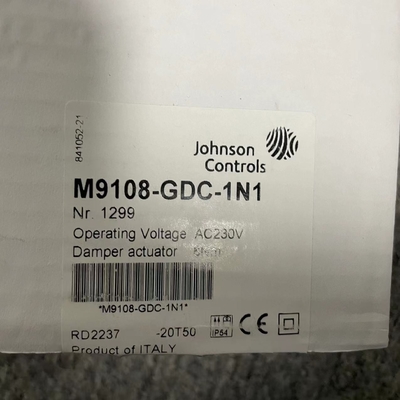

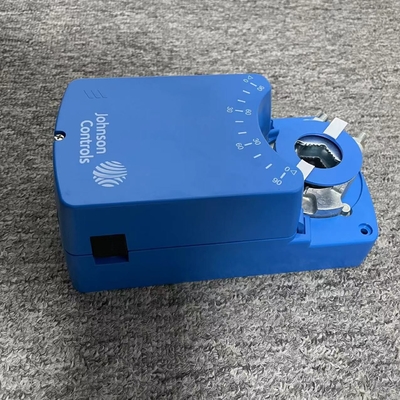

Αρχικά Johnson Controls M9108-GDC-1N1 M9108 M9116 M9124 M9132 Εγκαταστάσεις ελέγχου πεδίου

Ηλεκτρικοί ενεργοποιητές αναλογικής επιστροφής χωρίς ελατήριο της σειράς M9108 Οι ηλεκτρικοί ενεργοποιητές άμεσης τοποθέτησης της σειράς M9108-GGx-2 και M9108-HGx-2 λειτουργούν με ισχύ 24 VAC ή VDC.και είναι διαθέσιμα για χρήση με αναλογικούς ελεγκτέςΑυτοί οι αμφίδρομοι ενεργοποιητές δεν απαιτούν σύνδεση αποσβεστήρα και είναι εύκολα εγκατεστημένοι σε αποσβεστήρα με στρογγυλό άξονα έως 3/4 ίντσες (19 mm) σε διάμετρο ή τετραγωνικό άξονα έως 5/8 ίντσες (16 mm).Μπορούν να τοποθετούνται απευθείας ή εξ αποστάσεως σε αποσβεστήραΈνα μοντέλο M9108-GGx-2 ή M9108-HGx-2 παρέχει έως και 70 lb∙in (8 N∙m) ροπής.Διατίθενται ολοκληρωμένοι βοηθητικοί διακόπτες για την ένδειξη της θέσης της τελικής στάσης ή για την εκτέλεση λειτουργιών διακόπτη σε οποιαδήποτε γωνία εντός του επιλεγμένου εύρους περιστροφήςΤα άλματα στον ενεργοποιητή επιτρέπουν στους χρήστες να επιλέγουν την κατεύθυνση δράσης, το εύρος εισόδου ελέγχου και την βαθμονόμηση (σταθερή ή ρυθμιζόμενη).ένα δυνατιόμετροΣχήμα 1: Χαρακτηριστικά και πλεονεκτήματα του ενεργοποιητή σειράς M9108 closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, εγκατάσταση, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Η διάταξη αυτή δεν έχει σχεδιαστεί ούτε προορίζεται να χρησιμοποιείται σε περιβάλλοντα ή κοντά σε περιβάλλοντα όπου ενδέχεται να υπάρχουν εκρηκτικοί ατμοί ή αέρια.ή περιβάλλοντα όπου ενδέχεται να υπάρχουν ουσίες διαβρωτικές για τα εσωτερικά στοιχεία του προϊόντοςΟι αναλογικοί ενεργοποιητές M9108 μπορούν να τοποθετηθούν σε οποιοδήποτε βολικό προσανατολισμό.Οι εφαρμογές περιλαμβάνουν: • τοποθέτηση των ατμοσφαιρικών ή εξαεριστικών ατμοσφαιρικών ατμοσφαιρίων • έλεγχο των ατμοσφαιρικών ατμοσφαιρίων και των ατμοσφαιρίων παράκαμψης • τοποθέτηση των λεπίδων για τους ανεμιστήρες μεταβλητού όγκουβαλβίδαΟι ενεργοποιητές επιστροφής ελαστικών, όπως οι Johnson Controls® M9206 και M9216 σειρά, συνιστάται να χρησιμοποιούνται με εξωτερικούς ατμιστές αέρα σε ψυχρά κλίματα.Οι αναλογικοί ενεργοποιητές της σειράς M9108 προορίζονται για τον έλεγχο του εξοπλισμού υπό κανονικές συνθήκες λειτουργίας.Όταν η βλάβη ή δυσλειτουργία ενός αναλογικού ενεργοποιητή M9108 θα μπορούσε να οδηγήσει σε ανώμαλη κατάσταση λειτουργίας που θα μπορούσε να προκαλέσει τραυματισμό ή ζημιά στον εξοπλισμό ή σε άλλη περιουσία,άλλες διατάξεις (όρια ή όρια ασφαλείας), ή συστήματα (σήμα συναγερμού ή ελέγχου) που προορίζονται να προειδοποιούν ή να προστατεύουν από βλάβη ή δυσλειτουργία του ενεργοποιητή M9108 πρέπει να ενσωματώνονται και να συντηρούνται ως μέρος του συστήματος ελέγχου.M9108 αναλογικοί ενεργοποιητές λειτουργούν με 24 VAC σε 50/60 Hz ή 24 VDCΑυτοί οι συμπαγείς ενεργοποιητές χρησιμοποιούν έναν κινητήρα συνεχούς ρεύματος με κυκλώματα ανίχνευσης στασιμότητας που λειτουργούν καθ' όλη τη διάρκεια της όλης ροής.Οι αναλογικοί ενεργοποιητές M9108 χρησιμοποιούν τεχνικές φιλτραρίσματος θορύβου στο σήμα ελέγχου για την εξάλειψη της επανατοποθέτησης λόγω θορύβου γραμμήςΗ περιστροφή περιορίζεται μηχανικά σε 93° με ολοκληρωμένες τελικές στάσεις. Η θέση του ενεργοποιητή σημειώνεται από 0 έως 90° στο κάλυμμα.Πίεσε το ελατήριο εκτόξευσης με ελατήριο στο κάλυμμα του κινητήρα για να αποσυνδεθεί το σύστημα ταχυτήτων για την χειροκίνητη επανατοποθέτηση του
