Ειδικότερα, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για τη μέτρηση των επιπέδων της οπτικής ακτινοβολίας, αλλά μπορεί να χρησιμοποιηθεί για τη μέτρηση της ακτινοβολίας.

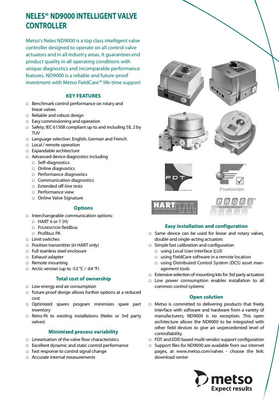

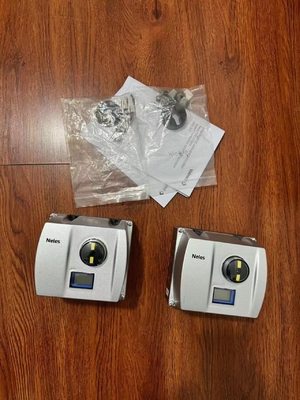

ΤΕΧΝΙΚΕΣ ΕΠΙΛΗΣΕΙΣ ND9000 ΕΝΤΕΛΕΓΤΙΚΟ ΚΑΝΤΡΟΛΕΡΟ ΚΑΛΟΥΛΙΟΥ Γενική τροφοδοσία, δεν απαιτείται εξωτερική τροφοδοσία.Σύνδεση ενεργοποιητή σύμφωνα με τα πρότυπα VDI/VDE 3845 και IEC 60534-6.. Εγκατάσταση σε επιλεγμένους ενεργοποιητές Δράση: Διπλή ή μονοδραστική εμβέλεια ταξιδιού: γραμμική· 10·120 mm / 0,4-4,7 σε περιστροφή· 45·95 μοίρες. Εμβέλεια μέτρησης 110° με ελεύθερα περιστρεφόμενο άξονα ανάδρασης.Επίδραση του περιβάλλοντος: -40° ∙ +85 °C / -40° ∙ +185 °F Πεδίο θερμοκρασίας στην Αρκτική: -53° ∙ +85 °C / -64° ∙ +185 ° Επιρροή της θερμοκρασίας στη θέση της βαλβίδας: 0,5 % /10 °K Επιρροή των δονήσεων στη θέση της βαλβίδας:< 1 % κάτω από 2g 5·150 Hz, 1g 150~300 Hz, 0,5g 300~2000 Hz Υλικό περιβλήματος: ND9100: Ανωτισμένο κράμα αλουμινίου και σύνθετο πολυμερές ND9200: Ανωτισμένο κράμα αλουμινίου και θειωμένο γυαλί ND9400:Ατσάλι από ανοξείδωτο χάλυβα και πολυμερές σύνθετα ND9300: Τάξη προστασίας από ανοξείδωτο χάλυβα: IP66, Nema 4x Πνευματικές θύρες: G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 & ND9400) Τήχος αδένας καλωδίου: M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) Βάρος: 1.8 kg / 4.0 lbs (ND9100) 3.4 kg / 7.5 lbs (ND9200) 5.6 kg / 12.4 lbs (ND9400) 8.6 kg / 19.0 lbs (ND9300) Μηχανικός και ψηφιακός δείκτης θέσης ορατός από το κύριο κάλυμμα,δεν εφαρμόζεται στα ND9200E2 και ND9300. Ειδική ανθεκτική στη διάβρωση σχεδίαση ή θήκη από ανοξείδωτο χάλυβα διαθέσιμη ως επιλογή για απαιτητικό περιβάλλον.4·8 bar / 20·115 psi Επίδραση της πίεσης τροφοδοσίας στη θέση της βαλβίδας: < 0,1 % σε διαφορά 10 % στην πίεση εισόδου Ποιότητα του αέρα: σύμφωνα με το ISO 8573-1 Στερεά σωματίδια: κλάση 5 (συστήνεται διήθηση 3 ± 5 μm)Τάξη 1 (υποστηρίζεται σημείο δροσιάς 10 °C/ 18 °F κάτω από την ελάχιστη θερμοκρασία) Τάξη πετρελαίου: 3 (ή < 1 ppm) Δυνατότητα με τροφοδοσία 4 bar / 60 psi: 5,5 Nm3/h / 3,3 μsqm (κλειστή 2) 12 Nm3/h / 7,1 μsqm (κλειστή 3) 38 Nm3 /h / 22,4 μsfm (κελαμβίδα 6) Κατανάλωση με τροφοδοσία 4 bar / 60 psi σε σταθερή κατάσταση: < 0,6 Nm3/h / 0,35 μsfm (κάλυψη 2 & 3) < 1,0 Nm3/h / 0,6 μsfm (κάλυψη 6) Ηλεκτρονικά HART Δύναμη παροχής: τροφοδοτείται με κυκλικό ρεύμα, 4·20 mA Ελάχιστο σήμα: 3,6 mA ρεύμα μέγιστο: 120 mA τάση φόρτωσης:έως 9.7 VDC/20 mA (αντιστοιχούν 485 Ω) Τετάρτη: μέγιστο 30 VDC Προστασία από πολικότητα: -30 VDC Προστασία από ρεύμα: ενεργός πάνω από 35 mA Profibus PA και FOUNDATION fieldbus Δύναμη τροφοδοσίας: τάση 9·32 VDC,Προστασία αντίστροφης πολικότητας: 17,2 mA Καθημερινό ρεύμα: 16 mA ρεύμα σφάλματος (FDE): 3.9 mA FOUNDATION χρόνος εκτέλεσης μπλοκ λειτουργίας πεδίου bus AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms Απόδοση με ενεργοποιητές μέτριας σταθερής φόρτισης Νεκρή ζώνη■ ≤ 0,1 % Υστερέση: < 0,5 % Λειτουργίες τοπικής διεπαφής χρήστη (LUI) □ Τοπικός έλεγχος της βαλβίδαςΔιαφορά πίεσης τροφοδοσίας και ενεργοποιητή □ λειτουργία καθοδηγούμενης εκκίνησηςΟδηγίες για την προώθηση της τεχνολογίας των ηλεκτρονικών συστημάτωνHART 6 ή HART 7 □ Διαμόρφωση της βαλβίδας ελέγχου □ ΠεριστροφήΠρος το παρόν, η διαφορά μεταξύ των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων:Άμεση/αντίστροφη δράση, διπλή/μονόδραση □ τύπος βαλβίδας, περιστρεφόμενη/γραμμική □ επιλογή γλώσσας: αγγλικά, γερμανικά και γαλλικά:12·30 VDC Ανάλυση: 16 bit / 0,244 μA Γραμμικότητα: < 0,05 % FS Επιπτώσεις θερμοκρασίας: < 0,35 % FS Εξωτερικό φορτίο:μέγιστο 0 ∆780 Ω μέγιστο 0 ∆690 Ω για εγγενώς ασφαλή Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V METSO 4 ΤΕΧΝΙΚΟ ΒΟΛΕΤΙΝΟ 11/16 7 ND90 21 EN ΑΠΟΦΑΣΙΣΜΟΙ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΑΛΛΗΘΕΣ, HART Πιστοποιητικό έγκρισης Ηλεκτρικές τιμές ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db Εισαγωγή: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,Ci ≤ 22 nF, Li ≤ 53 μH. Έκδοση: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, εξωτερική αντίσταση φορτίου 0690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Έκδοση: Ui ≤ 30 V,ΙΙ ≤ 152 mA Απόδοση: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Εισαγωγή: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = όρια της ίδιας της συσκευής, Ci ≤ 22 nF, Li ≤ 53 μH. Έξοδος: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = όρια της ίδιας της συσκευής, Ci ≤ 22 nF, Li ≤ 53 μH, αντίσταση εξωτερικού φορτίου 0 ∆780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db Εισφορά: Ui ≤ 30 V Έκδοση: Ui ≤ 30 V, Pmax = τα όρια της ίδιας της συσκευής, εξωτερική αντίσταση φορτίου 0780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db εισροή: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Έκδοση: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, εξωτερική αντίσταση φορτίου 0?? 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Έκδοση: Ui ≤ 30 V,ΙΙ ≤ 152 mA Απόδοση: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Εισαγωγή: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = όρια της ίδιας της συσκευής, Ci ≤ 22 nF, Li ≤ 53 μH Έκδοση: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = όρια της ίδιας της συσκευής, Ci ≤ 22 nF, Li ≤ 53 μH, αντίσταση εξωτερικού φορτίου 0 ̊780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db Εισροή:Ui ≤ 30 V Έκδοση: Ui ≤ 30 V, Pmax = η ίδια η συσκευή περιορίζεται, αντίσταση εξωτερικού φορτίου 0 ̊780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb εισροή: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Έκδοση: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, εξωτερική αντίσταση φορτίου 0?? 690 Ω. Ex nA IIC T4/T5/T6 Gc Έκδοση: Ui ≤ 30 V, Ii ≤ 152 mA Έκδοση:Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc Εισαγωγή: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = όρια της ίδιας της συσκευής, Ci
