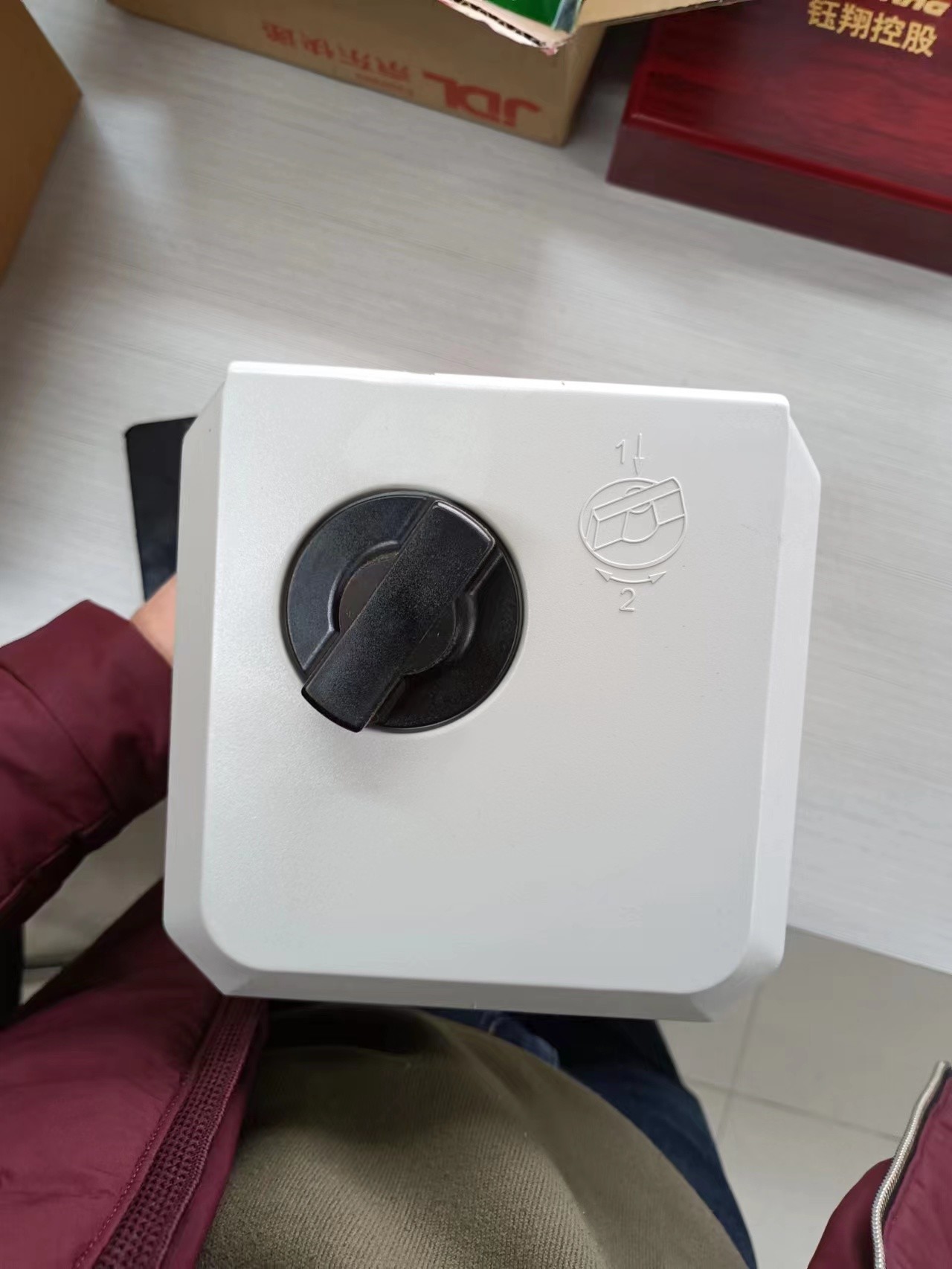

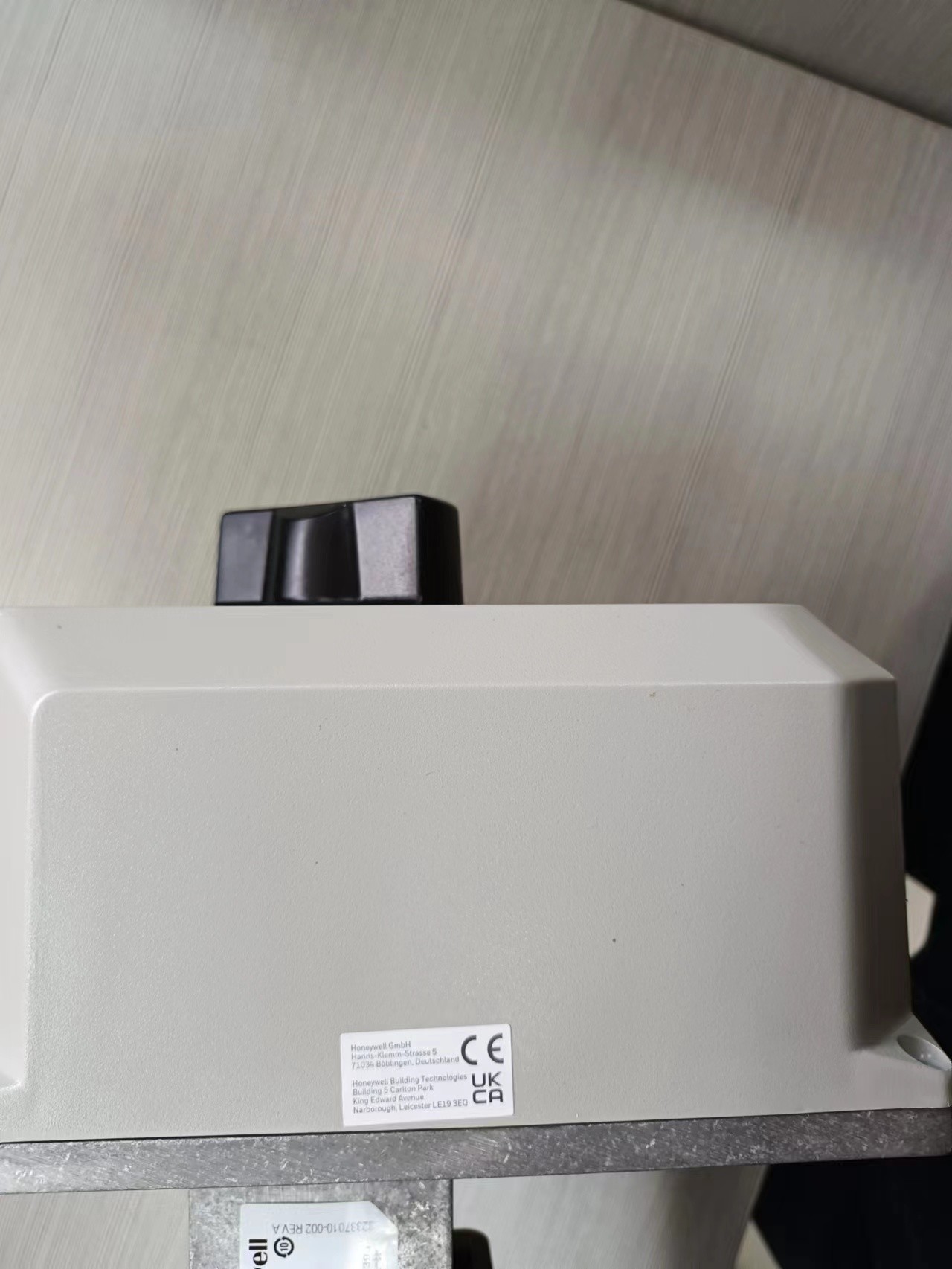

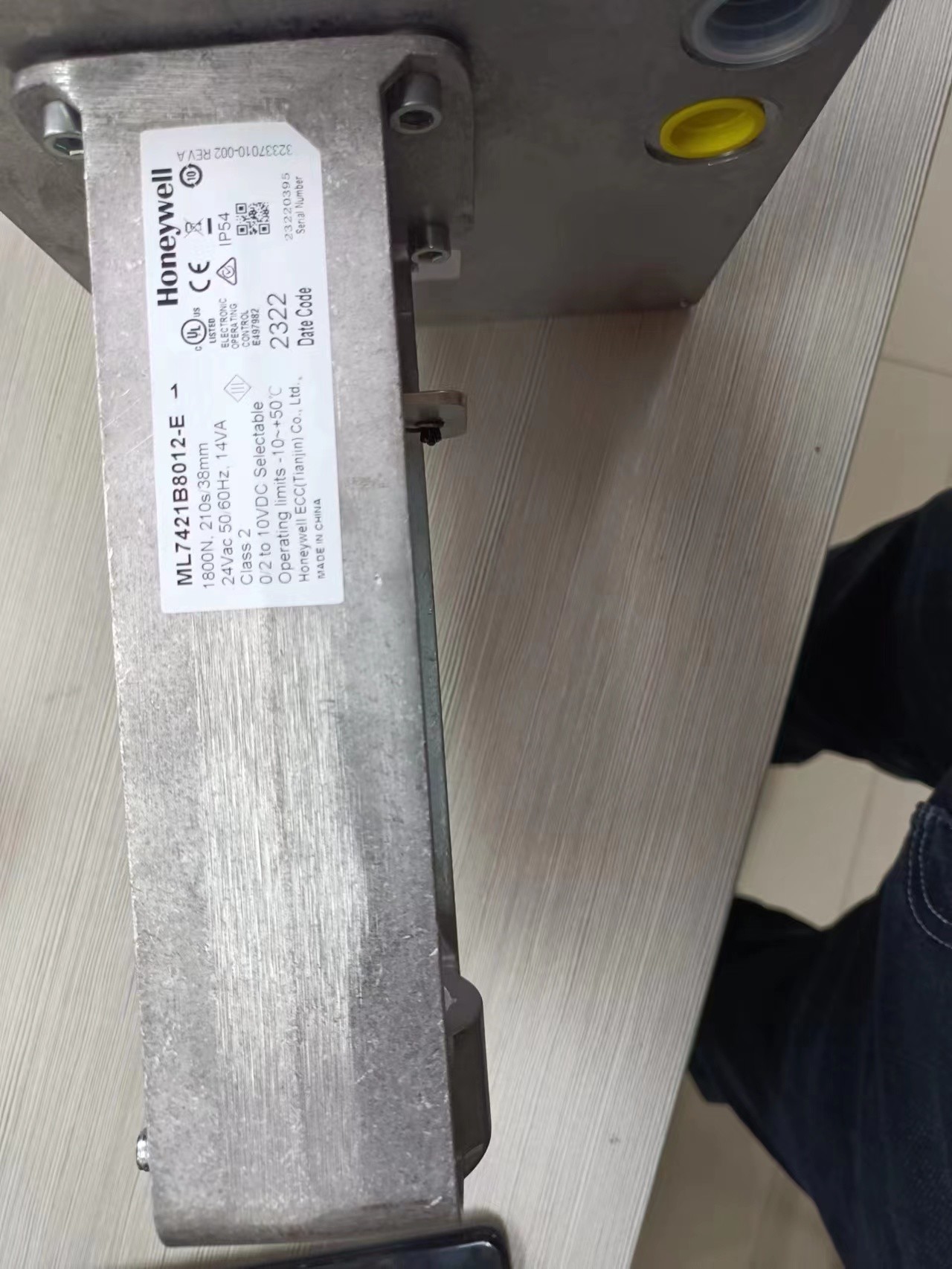

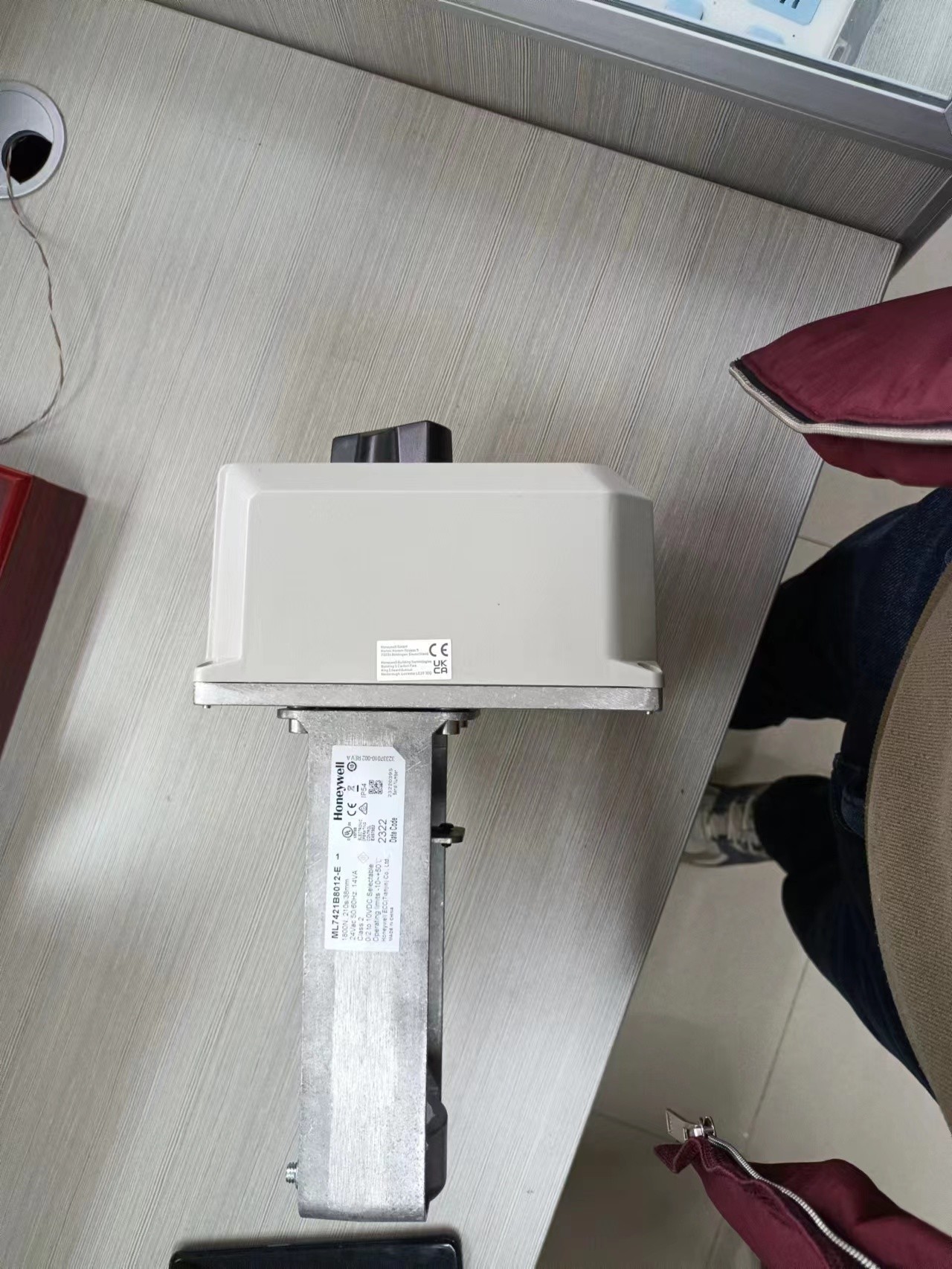

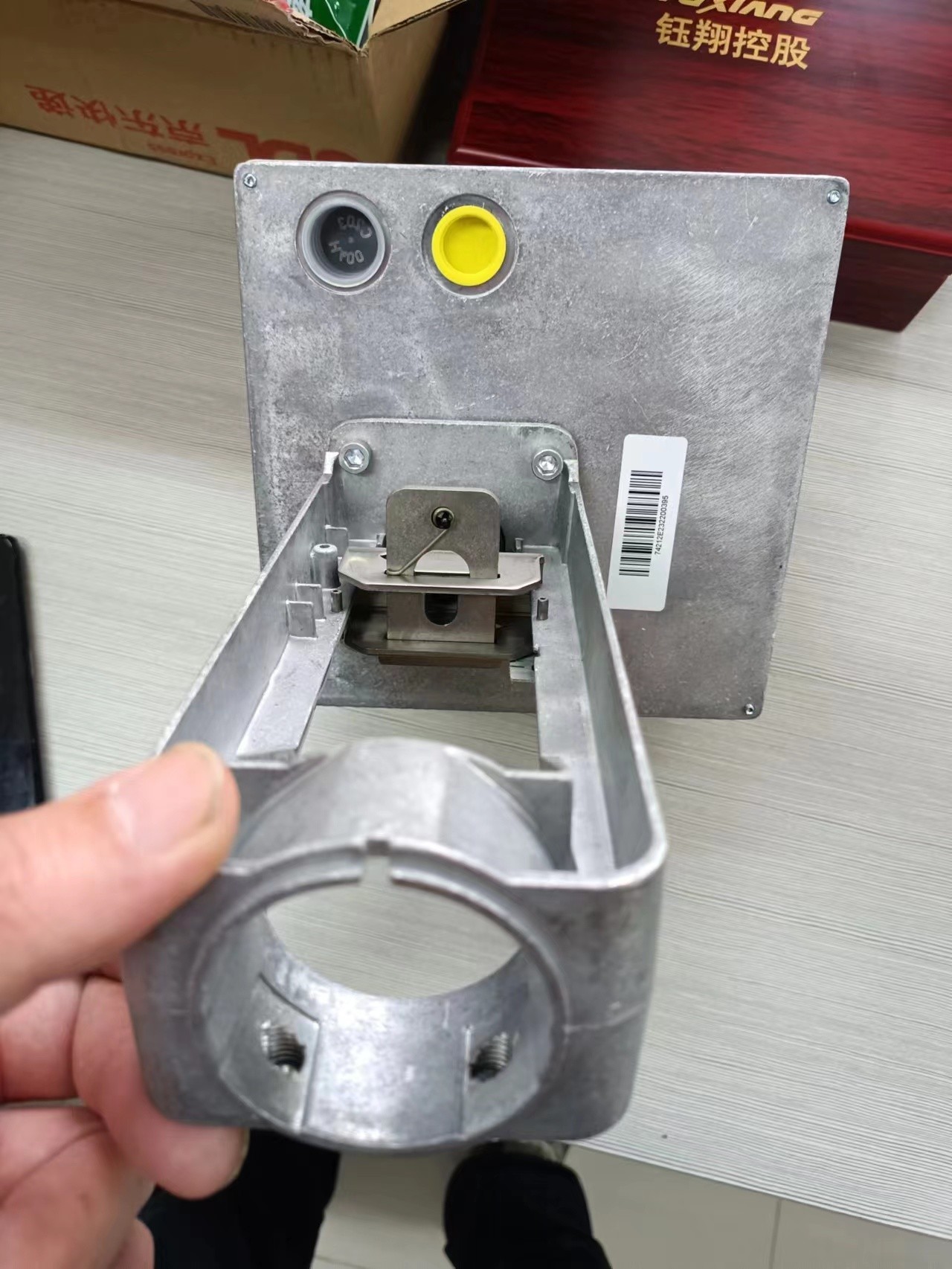

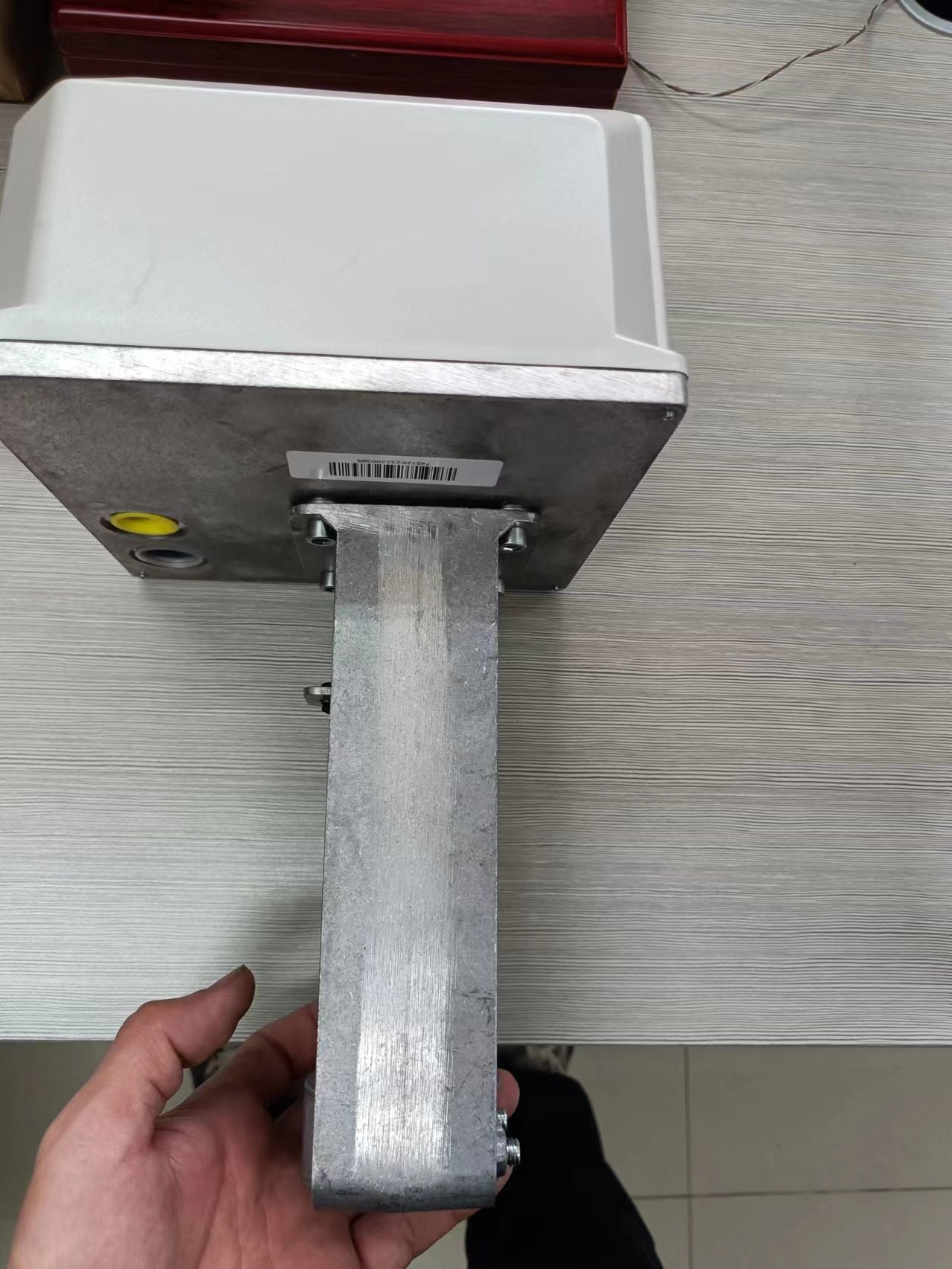

Ηλεκτρικοί ενεργοποιητές γραμμικών βαλβίδων Honeywell ML7421B8012-E σε απόθεμα

Επιστροφή σήματος εξόδου (F) Στο τερματικό σταθμό F διατίθεται ένα αναλογικό σήμα εξόδου (2 έως 10 Vdc) που αντιπροσωπεύει την πραγματική θέση του στελέχους του ενεργοποιητή.Μπορεί να χρησιμοποιηθεί για την εξ αποστάσεως ένδειξη της θέσης του στέλεχους. Όταν η ράβδος του ενεργοποιητή είναι πλήρως παρατεταμένη, το σήμα εξόδου είναι 10 Vdc. Το σήμα εξόδου δεν αλλάζει όταν αντιστρέφεται η δράση του ενεργοποιητή με τη χρήση W3 ή W4,η οποία είναι ρυθμισμένη στη θέση mAΗ θέση παράκαμψης του σήματος εξόδου του μετατροπέα μπορεί να χρησιμοποιηθεί για προστασία από το πάγωμα ή παρόμοιες εφαρμογές.Παράκαμψη του σήματος ελέγχουΓια την άσκηση αυτής της λειτουργίας, συνδέστε το κοινό 24 Vac (ή T2) είτε στο τερματικό O1 είτε στο τερματικό O2.συνδεθεί με O2 πλήρως αποσύρει το στέλεχος ενεργοποιητήΤο σήμα ελέγχου αγνοείται όταν το σήμα παράκαμψης εφαρμόζεται στο τερματικό O1 ή O2.Σύνδεση για την παράκαμψη του σήματος ελέγχου για την κίνηση του ενεργοποιητή σε συγκεκριμένη θέση. ΕΠΙΚΑΝΤΗΣΗ Ο ηλεκτρικός ενεργοποιητής γραμμικής βαλβίδας ML7421 μπορεί να ενεργοποιηθεί είτε απευθείας είτε με τη χρήση ελεγκτή.Ελέγξτε τη θέση της βαλβίδας και βεβαιωθείτε ότι 24 Vac εφαρμόζεται σωστά στον κινητήρα. 3. Εφαρμόστε το σήμα ελέγχου στα κατάλληλα καλώδια για να μετακινήσετε την βαλβίδα προς την απαιτούμενη κατεύθυνση. 4. Αν ο ενεργοποιητής δεν κινείται, βεβαιωθείτε ότι ο ενεργοποιητής είναι σωστά εγκατεστημένος. 5.Εάν ο ενεργοποιητής είναι σωστά εγκατεστημένος και δεν λειτουργεί, αντικαταστήστε τον ενεργοποιητή. Direct Checkout Controller Checkout 1. Ρυθμίστε το σημείο ρύθμισης του ελεγκτή για να καλέσετε για το άνοιγμα ή το κλείσιμο της βαλβίδας. Παρακολουθήστε τον ενεργοποιητή. 2. Εάν η βαλβίδα είναι κλειστή,Θα πρέπει να αρχίσει να ανοίγει.4. Εάν η βαλβίδα δεν κινείται, ελέγξτε αν υπάρχει 24 Vac στην είσοδο ισχύος του ενεργοποιητή.Εάν υπάρχει 24 Vac και ο ενεργοποιητής δεν λειτουργείΕάν η καλωδίωση είναι ορθή, οι τερματικοί πόροι εισόδου ισχύος είναι 24 Vac, και
