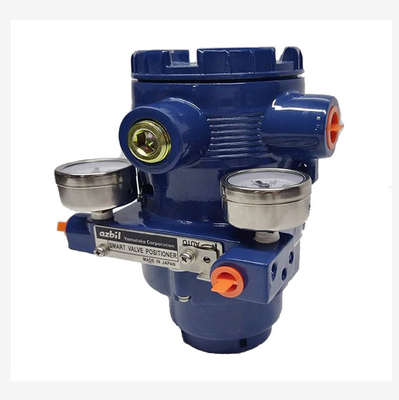

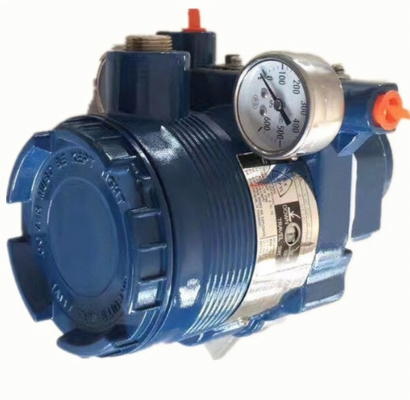

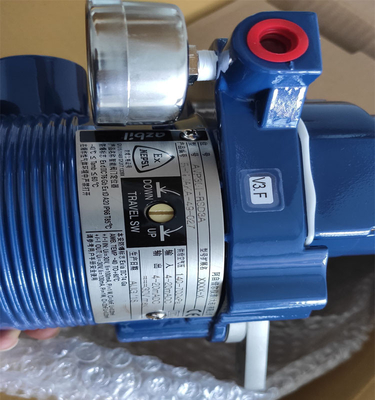

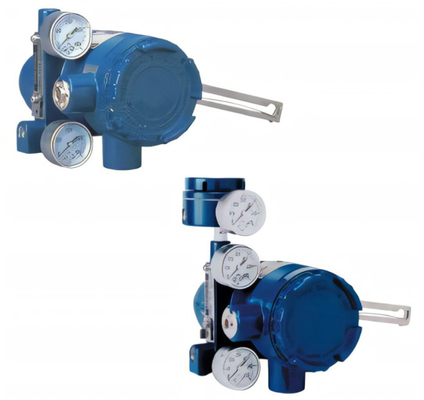

Ιαπωνία Αζμπίλ Yamatake ελαστικός τοποθετητής Αζμπίλ AVP300-rsd3a AVP100 AVP102 AVP300 AVP301 AVP302 AVP307

περιγραφή του προϊόντος

Η σειρά 300 λαμβάνει σήμα συνεχούς ρεύματος από τις συσκευές ελέγχου και ελέγχει τις πνευματικές βαλβίδες.Εκτός από αυτή τη βασική λειτουργία, η σειρά 300 έχει δυνατότητες επικοινωνίας, αυτόματο πρόγραμμα ρύθμισης,και λειτουργίες αυτοδιάγνωσης που θα αυξήσουν σημαντικά την παραγωγικότητα και την αποτελεσματικότητα της λειτουργίας του εργοστασίου.Το μοντέλο AVP301 διαθέτει λειτουργία μεταδότη πορείας βαλβίδας που μεταδίδει σήμα συνεχούς ρεύματος 4-20 mA.Το μοντέλο AVP302 έχει πρωτόκολλο επικοινωνίας HART.

Προδιαγραφή

Τοποθετητής βαλβίδας Yamatake wαρχή λειτουργίας:
Το Yamatake positioner βαλβίδας είναι το κύριο εξαρτήματα βαλβίδας ελέγχου, θα σταματήσει το σήμα ανάδρασης μετατόπισης ως τα σήματα εισόδου, όπως ορίζεται στο σήμα εξόδου του ελεγκτή, συγκρίνοντας,όταν υπάρχει απόκλιση, αλλαγή του σήματος εξόδου του προς τον ενεργοποιητή, η κίνηση του ενεργοποιητή, το στέλεχος της βαλβίδας καθορίζεται μεταξύ της μετατόπισης και του σήματος εξόδου του ελεγκτή σε αντίστοιχη σχέση.ο ελεγκτής θέσης βαλβίδας αποτελείται από σύστημα ελέγχου ανατροφοδότησης με μετατόπιση στέλεχος ως σήμα μέτρησης και έξοδο του ελεγκτή ως σήμα ρύθμισηςΗ μεταβλητή ελέγχου του συστήματος ελέγχου είναι το σήμα εξόδου από τον τοποθετητή βαλβίδας στον κινητήρα.

1 Χρησιμοποιείται για το σημαντικό σύστημα ρύθμισης με υψηλές απαιτήσεις ποιότητας για τη βελτίωση της ακρίβειας θέσης και της αξιοπιστίας της βαλβίδας ρύθμισης.
2 για τα δύο άκρα της διαφοράς πίεσης της βαλβίδας (4p> 1MPa).Η δύναμη εξόδου του ενεργοποιητή αυξάνεται αυξάνοντας την πίεση της πηγής αερίου για να ξεπεράσει την ανισορροπημένη δύναμη του υγρού στο τροχείο και να μειώσει το σφάλμα εγκεφαλικού εγκεφάλου.
3 όταν το μέσο ρυθμίζεται για υψηλή θερμοκρασία, υψηλή πίεση, χαμηλή θερμοκρασία, τοξικό, εύφλεκτο, εκρηκτικό, προκειμένου να αποφευχθεί η εξωτερική διαρροή, συχνά η συσκευασία πιέζεται πολύ σφιχτά,Έτσι η τριβή μεταξύ του κορμού και της συσκευασίας είναι μεγάλη, αυτή τη στιγμή ο τοποθετητής μπορεί να ξεπεράσει την καθυστέρηση χρόνου.
4 το μέσο ρυθμίζεται για ιξώδες υγρό ή που περιέχει στερεά αιωρούμενα στερεά, ο τοποθετητής μπορεί να ξεπεράσει την αντίσταση του μέσου στην κίνηση του στέλεχους.
5 για βαλβίδα ελέγχου μεγάλης διαμέτρου (Dg> 100 mm) για την αύξηση της ισχύος ώθησης του ενεργοποιητή.
6 όταν η απόσταση μεταξύ του ρυθμιστή και του ενεργοποιητή είναι μεγαλύτερη από 60 m, ο τοποθετητής μπορεί να ξεπεράσει την καθυστέρηση μετάδοσης του σήματος ελέγχου και να βελτιώσει την ταχύτητα αντίδρασης της βαλβίδας.
7 για τη βελτίωση των χαρακτηριστικών των μετεωριτών της βαλβίδας ρύθμισης.
8 όταν ένας ρυθμιστής ελέγχει δύο ενεργοποιητές για την εφαρμογή ελέγχου εμβέλειας, μπορούν να χρησιμοποιηθούν δύο τοποθετητές για την αποδοχή χαμηλών εισερχόμενων σημάτων και υψηλών εισερχόμενων σημάτων αντίστοιχα, στη συνέχεια ένας ενεργοποιητής για τη δράση χαμηλής εμβέλειας,η άλλη ενέργεια ανύψωσης, η οποία συνιστά ρύθμιση εύρους.
